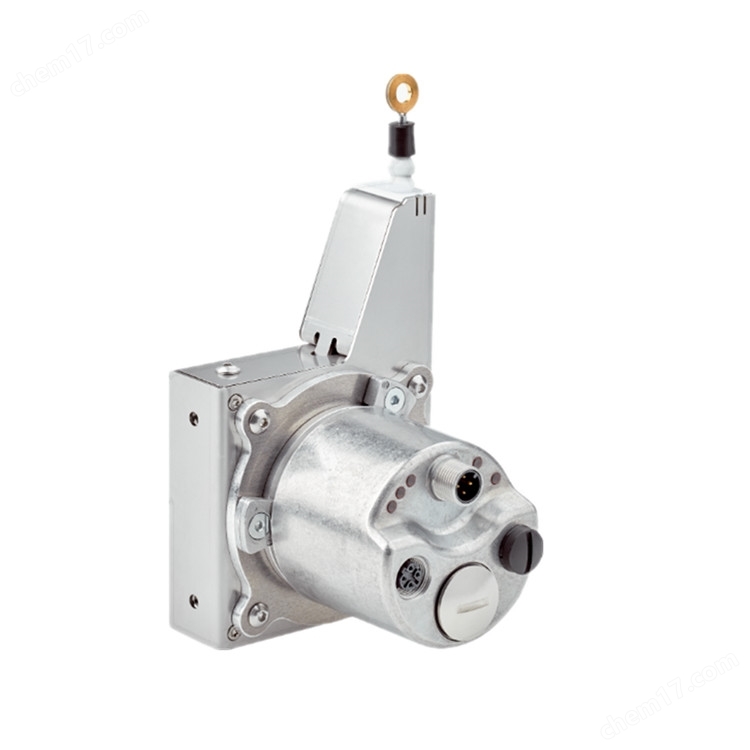

SICK拉线编码器VarioLine

产品型号：BCV08-N1BM03N200

产品介绍

紧凑型拉线编码器 VarioLine 是测量段不超过 3 m 时的理想解决方案。其坚固的不锈钢外壳与高回缩力相结合，即使在恶劣的使用条件下，也可以确保设备的长使用寿命。此外，凭借丰富的配件和众多接口，VarioLine 可与所有其他 SICK 编码器兼容。偏转轮使拉线编码器易于集成到各种安装空间中。Smart Tasks（智能任务）、诊断功能和各种编程选项使得拉线编码器非常灵活。

性能特点

l 紧凑的外壳和偏转轮可实现简单、节省空间的集成

l 特别牢固的拉线和可靠的机械结构使其具有很高的耐久性和精度

l 高度灵活：各种电气接口选项和丰富的配件使其与所有 SICK 编码器兼容

l 快速调试，节省时间

l 可长时间运行，因为可通过 Smart Tasks（智能任务）提供诊断选项和智能传感器功能

l 测量范围：max. 3 m

l 紧凑的外壳

l 具有多种接口选项的模块化测量系统

l 直径为 0.81 mm 的牢固拉线；可选污垢清除器

l 高回缩力

l 用于个性化测量拉线牵引的配件

技术参数

产地：德国

测量范围：0 m ... 3 m

编码器：绝对值型编码器

分辨率（拉线盒 + 编码器）：0.0009 mm

重复精度：≤ 0.3 mm

线性度：≤ ± 2 mm

滞后：≤ 1.2 mm

通讯接口：PROFINET

可编程/参数化：✔

连接类型：插头, 1x, M12, 4 针, 轴向

插座, 2x, M12, 4 针, 轴向

供电电压：10 V DC ... 30 V DC

功耗：≤ 3 W (无负荷)

MTTFd（危险故障间隔时间）：80 年 (EN ISO 13849-1)

重量：0.8 kg

拉线绳材料：不锈钢 1.4401

拉线绳直径：0.81 mm

拉线盒外壳材料：不锈钢 1.4301

弹簧回弹力：8 N ... 10 N

拉线绳每圈长度：230 mm

拉线盒使用寿命：Typ. 1,000,000 循环

拉线绳实际长度：3.2 m

调节速度：4 m/s

集成编码器：AFM60 PROFINET, AFM60A-S1NB018X12, 1059040

集成拉线盒：MRA-V080-103D3, 5347779

电磁兼容性：根据 EN 61000-6-2 和 EN 61000-6-3

外壳防护等级：IP30, 集成拉线盒

IP67, 编码器 (IEC 60529)

运行温度范围：–30 °C ... +70 °C

产品尺寸

尺寸单位：mm
