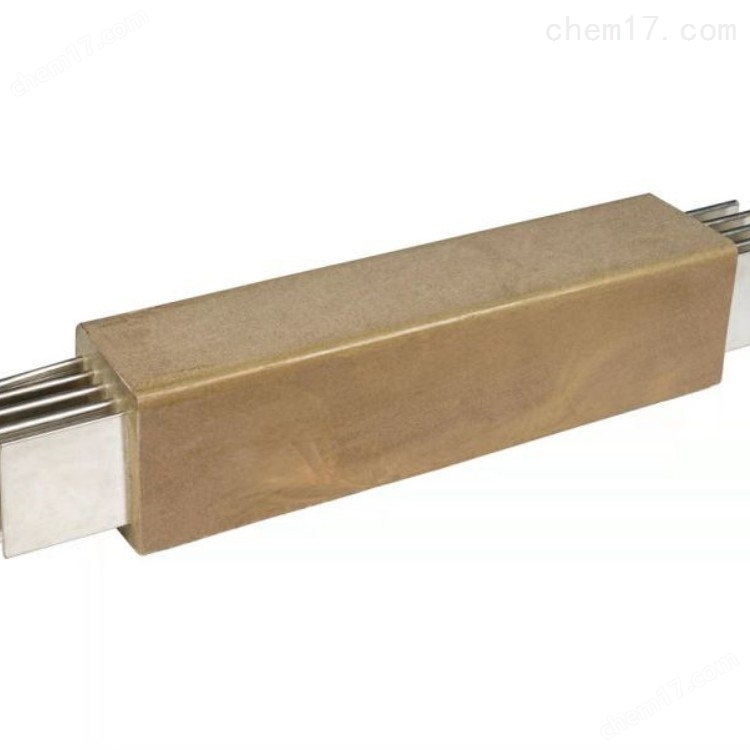

6300A防水浇筑母线槽

6300A防水浇筑母线槽

产品特点：

结构设计：采用合理的“三明治"相线紧密叠压结构设计,母线槽外形更加紧凑、体积更小,并增强了母线系统的动热稳定性。

耐水性能：采用高性能的绝缘树脂浇筑而成，具有优良的气密性和水密性，防护等级达IP68。IP68是级别高的防护等级，能防止灰尘的进入，并且能在连续浸水的情况下也能长期可靠运行。

耐火性能：绝缘树脂为自熄性绝缘材料，耐火性，防火等级为F120；可在950-1000℃的火焰中工作90min以上，保持线路不中断，而且绝缘树脂不含卤素，高温时不会释放有害气体。

耐腐蚀性能：金属外壳的母线槽不能防酸雨腐蚀，化工厂产生的腐蚀性气体，甚至有腐蚀性的液体会溅落到电气产品上。这就要求母线有抗腐蚀性能。浇注母线槽的环氧树脂浇注料具有优良的防腐性能，能有效抵抗各种化学品的侵蚀。

机械性能：能承受6焦耳的机械冲击，确保使用安全，具有良好的防爆性能。

在母线槽的安装检查:检查母线外壳是否完好，是否有破损或没有，检查母线外壳螺栓松动，并保证螺栓连接是否可靠;检查母线插头接口关闭;使用500伏的兆欧表测量绝缘电阻是的，它的电阻值，每天不少于20米

母线槽连接:母线槽支架必须安装牢固，母线槽应根据段数，相序，编号，方向和安装标志放置准确，母线槽段与段连接，相邻节段母线槽应针对母线导体和外壳，连接后不应承受机械应力.

具有现代的美观。由于大楼、工厂等各种建筑电力的需要，而且这种需要有逐年增加的趋势，使用原来的电路接线方式，即穿管方式，施工时带来许多困难，而且，当要变更配电系统时，要使其变简单一些几乎是不可能的，然而，如果采用母线槽的话，非常容易就可以达到目的，另外还可使建筑物变得更加美观。为避免电缆敷设量过大，协调困难等因素，建议应采用一种一次性的方式将直流电源由电力机房将电能输送到负载机房

产品性能：

1、使用条件环境温度上限：+40℃下限：-25℃海拔：2000m以下湿度相对湿度在温度为+40℃时不超过50%;温度较低时允许有较高的相对湿度凝露条件：有母线系统可由多种母线单元组成；

(1)直线型母线单元直线型母线单元是用于延长供配电线路，带分接装置的封闭式母线与插接箱配套使用以分配电力负荷。(2)始端母线单元始端母线单元与始端进线箱配套组成母线与电缆的连接部件，始端母线单元也可与变压器或配电柜连接。(3)膨胀母线单元膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量，当母线长度超过80m时应安装一节膨胀母线单元。(4)变径母线单元变径母线单元用于同一系统中不同额定电流单元的连接，以便使整个母线系统供电更加经济合理。(5)各种母线弯曲单元各种母线弯曲连接单元有L型、T型、Z型、＋字型四种，用于水平、垂直供配电的连接和改变走向，可灵活地将母线系统连接起来。

安装地点：户内、户外2、绝缘电阻：每一段封闭母线单元绝缘电阻值应大于或等于100MΩ 2500V兆欧表)。3、介电强度：每一段封闭母线出厂前均经受1分钟工频干试耐压试验。工频耐压及雷电冲击耐压数值，符合标准。4、接地系统：符合IEC364-5-54对接地系统的要求。5、防护等级：户内型：IP40；户外型：IP43、IP55。

注意事项：

全封闭树脂浇注防水母线槽是无金属外壳母线槽，防水母线槽选用特别配方的复合树脂和定量特选的混合资料相混合制成高功能的绝缘资料，将铜母线直接浇注密封。不存在空气空隙，无烟囱效应，母线毛刺或过载不会引起短路。绝缘资料不含卤素，阻燃不会释放出有害体。外壳防护等级IP68，不只耐水、耐火、耐腐。

全天候产品，可长时间在零下40°C的环境作业，绝缘树脂不开裂。无金属外壳，抗各种化学品腐蚀，在有迷流的环境中作业，不会发作外壳电腐蚀的现象。的耐水功能，可长时间水中作业，可在电缆沟内运用，也可埋地敷设。耐火性，可在950-1000°C的火焰中作业90min以上，坚持线路不中止。

适用于交流三相四线、三相五线制，频率50～60Hz，额定电压至660V，额定工作电流250～6000A的供配电系统。

承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑.本系列母线槽是在传统空气型 母线槽基础上的改进型产品。 空气型 母线槽母线导体选用高纯度电解铜，导体表面全长镀锡，提高了导体抗氧化腐蚀能力，加工后再用PVC管热缩处理，相间和对地用绝缘块隔开，铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。

6300A防水浇筑母线槽

适用范围：

适用于额外电压750V以下，额外作业电流250-7500A，频率50-60Hz的输配电体系。

随着设备的增加，负荷增大，或原设计的母线不能满足现场需要，有些项目施工订货时采用变容节变容，也没有采取有效的保护措施，超负荷运行时温升高，而且变容后始端的开关无法确保变容后小电流的过载，因此存在安全隐患。

连接头连接不稳，接头电阻率加大。

连接头连接不稳定、接头接触不良、电阻率加大，都能造成母线槽的温升升高。

普通母线槽一般分为密集绝缘型和空气绝缘型两种。空气绝缘型结构简单、输送电流大;密集绝缘型结构紧凑、散热能力好。

它们都有过载能力强、分接方便、占用空间小等特点。电缆分为单芯电缆和多芯电缆。

单芯电缆主要采用各种绝缘材料，将多股铜线包覆在绝缘层内，作为某一相电流导体。

多芯电缆则是将多根绝缘线芯绞合在一起，在包上外护套而形成的一整根完整的电缆。

电力电缆的绝缘线芯数，通常为1、2、3、4、5等芯，以及4 1和3 2芯。

电缆的主要优点是选用灵活多变，环境适应能力强，但也有着其固有的局限性。

适当防护措施。如当母线槽穿越楼层时,由于生产或屋面渗漏等种种原因造成楼层积水,就会顺着穿越楼层的母线槽漏下,造成母线槽进水,使母线槽绝缘降低。
