产品简介
详细介绍

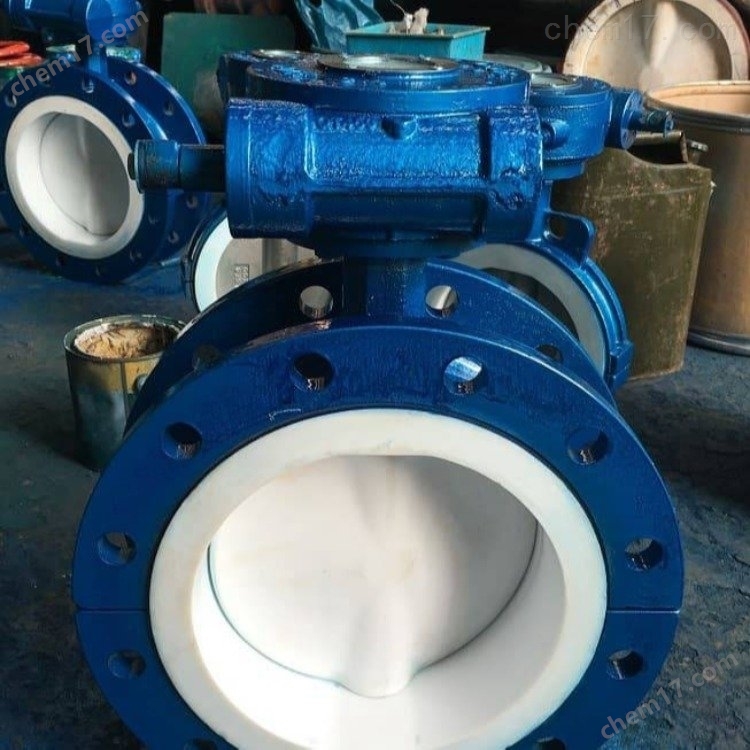

ZDRWF电动衬氟法兰蝶阀
一、概述：
ZDRWF电动衬氟法兰蝶阀由3601R系列角行程全电子式电动执行机构及衬氟蝶阀阀体组件两大部分构成。阀体内腔及阀板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。本系列气动衬氟蝶阀主要适用于化工医药食品造纸水处理等行业中对酸碱等强腐蚀介质的调节或切断。
二、主要性能参数：
公称通径：DN50～1200
工作电源：AC220V/DC24V
适用温度：天然橡胶≤85℃、三元乙丙胶≤100℃
连接方式：法兰式
控制信号：4～20mA、1～5VDC
反馈信号：4～20mA、1～5VDC
基本误差：≤0.5%
死区：≤0.4%
防护等级：IP68
设计标准：GB12238
结构长度：GB12221
法兰标准：GB/T1724
调节方式：切断/调节
适用介质：石灰石浆液、石膏浆液、回收水
适用范围：建筑材料加工、工业领域锅炉、炉窖的烟气、二氧化硫等
三、主要连接尺寸：
公称通径DN | L阀厚 | H | H1 | D2 | D1 | Z-ød | L1 | L2 |
50 | 108 | 539 | 83/112 | 165 | 125 | 4-18 | 208 | 120 |
65 | 112 | 554 | 93/115 | 185 | 145 | 4-18 | 208 | 120 |
80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
150 | 140 | 725 | 143/175 | 285 | 240 | 8-22 | 256 | 156 |
200 | 152 | 835 | 180/208 | 340 | 295 | 8-22/12-22 | 256 | 156 |
250 | 165 | 890 | 200/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
300 | 178 | 995 | 250/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
350 | 190 | 1155 | 270/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
400 | 216 | 1225 | 300/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
