人机界面画面设计编程软件：GT；运动控制设计编程维护软件：MT；以及过程控制设计编程维护软件：PX）。另外，还支持三菱FA用的通信中间件EZSocket。据悉，目前在日本国内共有包括日本电气、横河等43家企业可提供采用EZSocket的软件产品，供通信、数据采集、SCADA/监控、CAD/编程、生产管理、图像处理分析/数值解析、信息处理之用。
产品简介
详细介绍
西门子6EP1333-2BA20
SIPLUS LOGO! 电源在设计和功能方面与 SIPLUS LOGO! 逻辑模块***匹配；输入范围广：85 V 至 264 V 交流，带有用于安装在内置小型配电盘中的选件，它们可以在低端性能范围以及扩展的工作温度范围（-25 至 +70 °C）中普遍使用。
西门子S7-300通讯信号电缆
工具条
（1）标准工具条，如图4所示。
图4 标准工具条
西门子6EP1333-2AA00
各快捷按钮从左到右分别为：新建项目、打开现有项目、保存当前项目、打印、打印预览 、剪切选项并复制至剪贴板、将选项复制至剪贴板、在光标位置粘贴剪贴板内容、撤消zui后一个条目、编译程序块或数据块（任意一个现用窗口）、全部编译（程序块、数据块和系统块）、将项目从PLC上载至STEP 7-Micro/WIN 32、从STEP 7-Micro/WIN 32下载至PLC、符号表名称列按照A-Z从小至大排序、符号表名称列按照Z-A从大至小排序、选项（配置程序编辑器窗口）。
（2） 调试工具条，如图5所示。
图5 调试工具条
各快捷按钮从左到右分别为：将PLC设为运行模式、将PLC设为停止模式 、在程序状态打开／关闭之间切换 、在触发暂停打开／停止之间切换（只用于语句表）、在图状态打开／关闭之间切换 、状态图表单次读取、状态图表全部写入 、强制PLC数据 、取消强制PLC数据 、状态图表全部取消强制 、状态图表全部读取强制数值。
其处理机芯片采用Intel的Celeron 400MHz主频，系统内存128MB，Cache 128K。支持外挂显示器（分辨率1024x768，65,536色，显存2MB）。接口有：USB 1个，可扩至2个；以太网插口RJ45（10BASE-T/100BASE-TX0；串口RS 232C 1个，可扩至2个；并口可扩1个；鼠标、PS/2；外挂软盘驱动器口；外挂硬盘驱动器口；以及2个PC卡件（PCMCIA总线）。硬盘模块或固态盘可插装在PLC机架上。该模块可预装Windows NT 4.0或Windows 2000。支持的软件有：三菱综合FA软件MELSOFT（包括PLC编程软件：GX；FA数据处理、日常业务处理加速中间件：MX；人机界面画面设计编程软件：GT；运动控制设计编程维护软件：MT；以及过程控制设计编程维护软件：PX）。另外，还支持三菱FA用的通信中间件EZSocket。据悉，目前在日本国内共有包括日本电气、横河等43家企业可提供采用EZSocket的软件产品，供通信、数据采集、SCADA/监控、CAD/编程、生产管理、图像处理分析/数值解析、信息处理之用。
由于近年来日本的中大型PLC纷纷推出一个机架上可装插多个CPU模块的结构，所以将PC机模块与PLC的CPU模块、过程控制CPU模块或运动控制模块同时插在一个机架上，实际上就是将原来PLC要通过工厂自动化（FA）用PC机与管理计算机通信的三层结构(图1a)，改为PLC系统可直接与生产管理用的计算机通信的两层结构（图1b）。这样一来，上报生产实绩，接受管理机的生产指示来得快捷方便。
UPS1600简介
选型要点
1.根据额定输出电流以及通信接口的需求选择UPS1600不间断电源模块。
2.每个UPS1600最多连接 6个同型号的UPS1100电池模块，跟据实际的输出电流查询缓冲时间表(见表3)确定电池的型号和数量。
| 负载电流 | 电池模块1.2Ah | 电池模块2.5Ah | 电池模块3.2Ah | 锂电池模块5Ah | 电池模块7Ah | 电池模块12Ah |
| 1A | 35分 | 2小时 | 2.6小时 | 5.2小时 | 6小时 | 11小时 |
| 2A | 16分 | 1小时 | 1小时 | 2.5小时 | 2.6小时 | 5小时 |
| 3A | 9分 | 38分 | 40分 | 1.7小时 | 1.6小时 | 3小时 |
| 4A | 7分 | 27分 | 28分 | 1.3小时 | 1.2小时 | 2.3小时 |
| 6A | 4分 | 18分 | 18分 | 51分 | 41分 | 1.4小时 |
| 8A | 2分 | 13分 | 13分 | 38分 | 29分 | 1小时 |
| 10A | 1分 | 9分 | 9分 | 31分 | 22分 | 49分 |
| 12A | - | 7分 | 7分 | 26分 | 18分 | 40分 |
| 14A | - | 5分 | 5分 | 22分 | 16分 | 34分 |
| 16A | - | 4分 | 4分 | 19分 | 13分 | 26分 |
| 20A | - | 3分 | 1分 | 13分 | 10分 | 21分 |
| 25A | - | - | - | - | 7分 | 16分 |
| 30A | - | - | - | - | 5分 | 13分 |
| 40A | - | - | - | - | - | 9分 |
表3: UPS1100电池模块缓冲时间表
例如:总负载电流为8A、需要Profinet接口、要求缓冲时间不小于2小时。
选择UPS1600: 6EP4134-3AB00-2AY0 (输出电流10A，带Ethernet和Profinet接口)
跟据缓冲时间表选择UPS1100: 两台 6EP4135-0GB00-0AY0 （12Ah）
西门子6EP1333-2BA20
PC Access－通过Modem（调制解调器）通信
PC Access通过Modem与S7-200 PLC通信，S7-200必须使用EM241（Modem）模块，PC机上也要安装Modem。
第一步：设置Modem通信连接
鼠标右键点击MicroWin访问点，进入对话框，选择 PC/PPI cable（PPI），并进入 Properties（属性）/Local Connection， 勾选“Modem connection（调制解调器连接）"。
图1. 设置本地（PC机）的Modem连接
第二步： 配置本地调制解调器
鼠标右键点击MicroWin访问点，进入Modem > Configure进行配置
图3. 进入Modem Configure...
第三步：添加新的Modem连接
图4. 添加新的Modem连接
第四步：选择Modem
图5. 选择本地计算机Windows系统中的Modem
图中：
命名Modem连接
选择PC机上所使用的Modem
第五步：输入所连接的远程站
图6. 输入号码
第六步：完成Modem配置
图7. 完成Modem配置
第七步：关闭Modem连接设置窗口

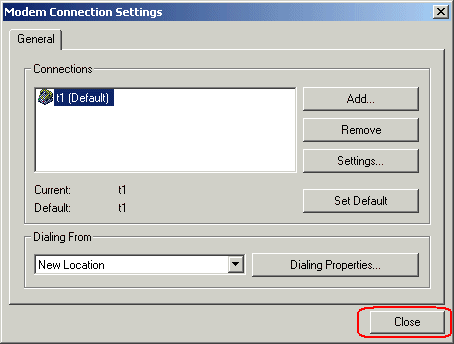

图8. 已设置完成的Modem连接
第八步：启动Modem连接
PC Access软件不会自动连接Modem，需要用户自己右击MicroWin访问点操作Modem > Connect进行连接，中断连接的操作也相似。

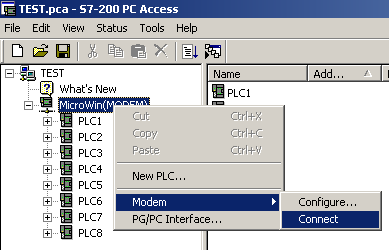

图9. 发起Modem连接
