MS7044T隔离配电器
一、特性
·2入2出
·一通道
变送器信号4~20mA（带配电）输入，隔离输出直流电流或电压信号
·第二通道
直流信号输入，直流信号输出
二、技术规格
·双通道隔离配电器。 ·一通道的输入端连接现场二线制或三线制变送器，向现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。 ·第二通道的输入端连接现场各种设备的直流信号源，信号经过隔离。 向控制系续或其它仪表输出直流电流或电压信号。 ·直流电源供电方式，供电电源一输入一输出以及各通道之间隔离。 ·标准的35mmDIN导轨卡式安装。可拔插的接线插头端子，弹黄压紧连接。
● 输入 一通道变送器输入 输入信号∶4-20mA 给变送器的配电电压∶≥18V 输入阻抗∶24Ω 大输入电流∶约24mA 第二通道直流信号输入 输入信号∶4-20mA，1-5V，或其它信号 输入阻抗∶电流输入时24Ω;电压输入时≥500KΩ
| ●输 出 输出信号∶4-20mA，1-5V，或其它信号 负载电阻∶4~20mA输出时，≤550Ω（出厂默认） 1~5V输出时，≥100KΩ 输出纹波∶<10mVp-p
●供电电源 供电电压范围∶20~30VDC 额定供电电压∶24VDC 电流消耗（24VDC供电时）∶<65mA
● 综合参数 标准精度∶±0.1% 温度漂移∶±0.015%/℃ 响应时间∶<10ms 隔离能力∶输入-输出-电源之间2.5KV，1min，50Hz 绝缘电阻∶输入-输出-电源之间≥100MQ/500VDC 工作环境温度∶-20~＋60℃ 储存环境温度∶-40~＋80℃ 机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）
|

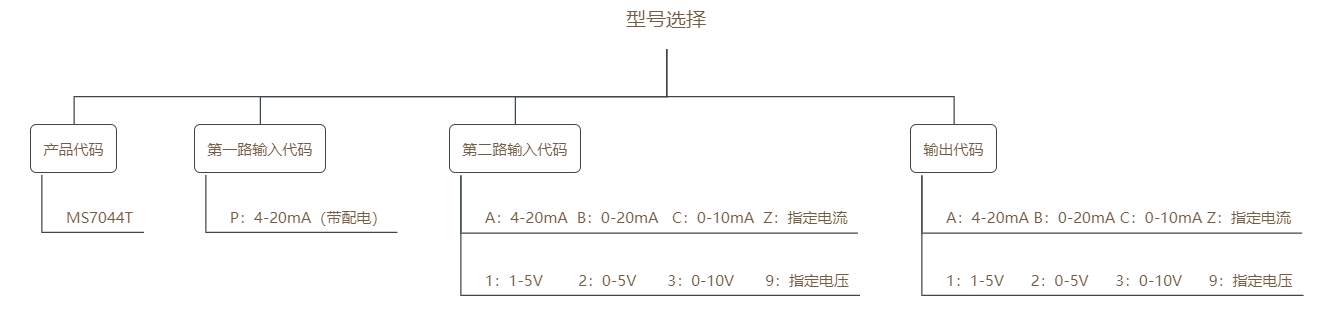

三、型号选择
四、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
五、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
