MS7043T隔离配电器
一、特性
·1入2出
·具备始变送器提供配电的功能
·4-20mA输入
·一路输出4~20mA （支持输出回路供电）
·第二路输出直流电流或电压信号
二、技术规格
·给处于现场的变送器提供隔离的直流电源，并接受来自变送器的4-20mA电流信号输入，经过隔离、干扰抑制等处理后，将4-20mA信号分配成两路信号输出。一路输出4-20mA，第二路输出4~20mA或1-5V。 ·直流电源供电方式，仪表的一路输出为回路供电，供电电源—输入一输出各通道之间隔离。 ·标准的35mmDIN导轨卡式安装。可坡播的接线插头端子，弹簧压紧连接。 ●输 入 输入信号∶4~20mA 输入阻抗∶24Ω 给变送器的配电∶20mA时，≥18V（出厂默认）， 若需要更大配电（如≥22V），订货时注明 输入电流不超过∶约24mA ●输出 一路输出 输出电流（lo）∶4～20mA 输出回路供电电压（Ue）∶12-35V 电压降（Ud）∶3V 输出负载电阻（RL）∶计算式 RL≤（Ue-Ud）÷0.02 （注明∶输出回路供电电压的选择应根据负载大小确定，过离电压且负载很小时，将会加重隔离器的发热状况。） |
第二路输出 输出电流∶4-20mA;0-20mA;或电流量程 输出电压∶1~5V;0~5V;其它电压 负载电阻∶4-20mA输出时，≤550Q（出厂默认） 1-5V输出时，≥100KΩ电压 输出负载∶1（0）~5V输出时，≥10KQ 输出纹波∶<10mVp-p ● 供电电源 供电电压范围∶20~30VDC 额定供电电压∶24VDC 电流消耗（24VDC供电时）∶<60mA ●综合参数 标准精度∶±0.1% 温度漂移∶±0.015%/℃ 响应时间∶< 10ms 隔离能力∶输入-输出-电源之间2.5KV，1min.50Hz 绝缘电阻∶输入-输出-电源之间 ≥100MQ/500VDC 工作环境温度∶-20-＋60℃ 储存环境温度∶-40~＋80℃ 机壳材质/防护等级∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm） |

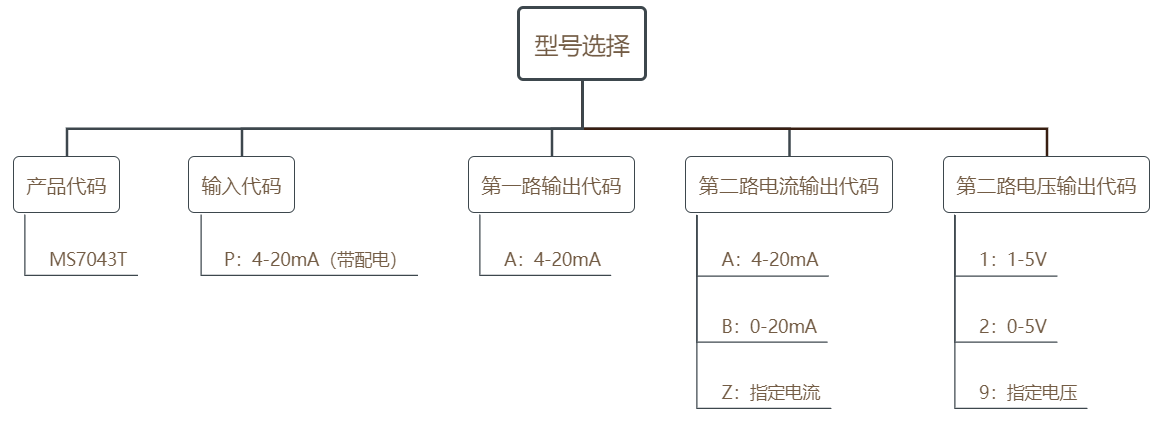

三、型号选择
四、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装，以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC的AI卡，接收电流或电压信号。
● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）
六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
