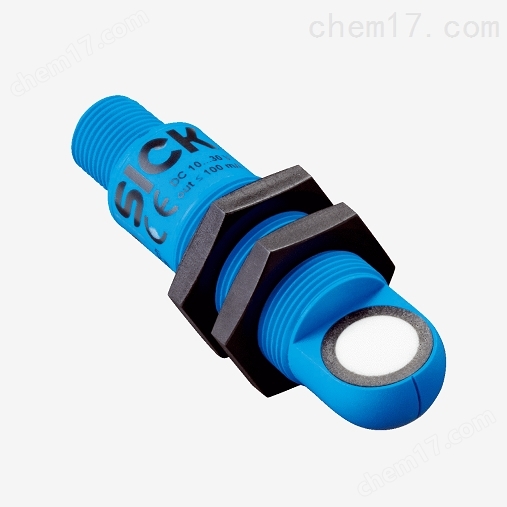

SICK超声波传感器

SICK超声波传感器机械/电子参数
供电电压 UvDC 15 V ... 30 V 1）
功耗≤ 1.2 W 2）
初始化时间< 300 ms
设计构造圆柱形
外壳材料塑料 （PBT, 超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分）
螺纹尺寸M18 x 1

SICK超声波传感器技术图纸

SICK超声波传感器机械/电子参数
供电电压 UvDC 15 V ... 30 V 1)
功耗≤ 1.2 W 2)
初始化时间< 300 ms
设计构造圆柱形
外壳材料塑料 (PBT, 超声波换能器：聚氨酯泡沫、环氧树脂与玻璃成分)
螺纹尺寸M18 x 1
连接类型插头, M12，4 针
显示器2 x LED
重量20 g
发射出口弯头
尺寸(宽 x 高 x 深)18 mm x 18 mm x 68.7 mm
外壳防护等级IP65 / IP67
防护等级III
1) 极限值，反极性保护。在具备短路保护的电路中运行时：大 8 A，Class 2。.
2) 无负荷.
性能
工作范围，范围限制65 mm ... 350 mm, 600 mm
测量物体自然物体
分辨率≥ 0.2 mm
重复精度± 0.15 % 1)
准确度± 1 % 2)
响应时间64 ms 3)
输出时间16 ms
超声波频率（标准值）400 kHz
检测范围（标准值）参见图表
其它功能自学习模拟输出端, 可逆式模拟输出端, 恢复出厂设置
1) 根据当前测量值，小值 ≥ 分辨率.
2) 基于当前测量值.
3) 模拟信号的后续平滑处理可以根据应用情况将响应时间延长至 200%.
接口
模拟输出端
数量1
类型电压输出
电压0 V ... 10 V, ≥ 100,000 Ω
分辨率12 bit

SICK传感器环境参数
运行环境温度–25 °C ... +70 °C
存储环境温度–40 °C ... +85 °C
温度漂移0.17 % / K 1)
1) 基于当前测量值.
分类
ECl@ss 5.027270804
ECl@ss 5.1.427270804
ECl@ss 6.027270804
ECl@ss 6.227270804
ECl@ss 7.027270804
ECl@ss 8.027270804
ECl@ss 8.127270804
ECl@ss 9.027270804
ECl@ss 10.027270804
ECl@ss 11.027270804
ETIM 5.0EC001846
ETIM 6.0EC001846
ETIM 7.0EC001846
