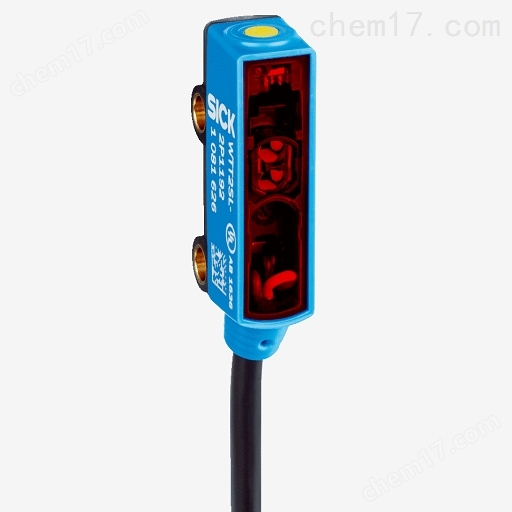

德国SICK多任务光电传感器

德国SICK多任务光电传感器产品特点
传感器原理/ 检测原理漫反射光电传感器, 背景抑制功能
尺寸（宽 x 高 x 深）7.7 mm x 27.5 mm x 13.5 mm
外壳形状（光束出口）方形

德国SICK多任务光电传感器产品特点

传感器原理/ 检测原理漫反射光电传感器, 背景抑制功能
尺寸(宽 x 高 x 深)7.7 mm x 27.5 mm x 13.5 mm
外壳形状（光束出口）方形
大开关距离50 mm ... 800 mm 1)
感应距离50 mm ... 800 mm 1)
光源种类红外线
光源激光 2)
光点尺寸（距离）? 10 mm (300 mm)
轴长940 nm
激光等级1
设置单示教按键 3)
特殊应用检测小型物体
1) 具有 6 … 90% 反射比的扫描对象（特指 DIN 5033 规定的标准白）.
2) 平均使用寿命：50,000 h，TU = +25 °C.
3) Teach-Offset 15 mm.
机械/电子参数
供电电压10 V DC ... 30 V DC 1)
残余纹波≤ 5 Vss 2)
电流消耗20 mA 3)
开关量输出PNP 4)
开关类型明/暗切换
输出电流 Imax.< 50 mA
响应时间Typ. 90 ms 5)
开关频率5 Hz 6)
模拟输出端-
连接类型电缆 4针, 2 m 7)
导线材料PVC
导线直径? 3 mm
保护电路
A 8)
B 9)
D 10)
防护等级III
外壳材料
塑料, MABS
ABS
材料、光学元件塑料, PMMA
外壳防护等级IP67
运行环境温度–25 °C ... +50 °C
存储环境温度–40 °C ... +75 °C
UL 文件编号E181493
1) 极限值。在具备短路保护的电路中运行时，大 8 A.
2) 不得超过或低于 UV公差.
3) 无负荷.
4) 断态电流 IR ≤ 0.6 mA.
5) Jitter +- 20 ms.
6) 亮暗对比度为 1:1 时.
7) 低于 0°C 时导线不能发生形变.
8) A = UV 接口（已采取反极性保护措施）.
9) B = 具有反极性保护的输出端.
10) D = 抗过载电流和短路保护输出端.

德国SICK多任务光电传感器安全技术参数
MTTFD925 年
DCavg0%
分类
ECl@ss 5.027270904
ECl@ss 5.1.427270904
ECl@ss 6.027270904
ECl@ss 6.227270904
ECl@ss 7.027270904
ECl@ss 8.027270904
ECl@ss 8.127270904
ECl@ss 9.027270904
ECl@ss 10.027270904
ECl@ss 11.027270904
ETIM 5.0EC002719
ETIM 6.0EC002719
ETIM 7.0EC002719
