导热油炉液位控制器采用304不锈钢材质，适用于大部分腐蚀性的液位测量。浮筒采用直径57mm的优质无缝钢管，有效避免了普通管材易造成的泄漏、耐压不足、外观不美、寿命短等缺陷，并引入创新生产工艺、全流程化生产管理和检测，提高了产品的可靠性。
导热油炉液位计是基于连通器和磁性耦合原理实现液位的实时测量。当被测容器中的液位升降时，浮筒内的磁性浮子也随之升降，浮子内的磁钢通过磁性耦合驱动浮筒外部的磁性翻片翻转180°，翻片两面分别涂有不同颜色（通常为红色和白色），以指示液位的位置。一般地，当容器内液位上升时，翻片由白色转变为红色，当容器内液位下降时，翻片由红色转变为白色，指示器的红白交界处为容器内液位的实际高度，从而实现液位的准确测量。
⑴显示器面板加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气；
⑵防护等级IP65、IP66/IP67可选，超过国标IP54要求；
⑶配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；
⑷316L材质，可适用于大部分腐蚀性液体测量。
| 压力等级 (MPa) | 1.0 | 设计压力：1.0MPa | ||
| 1.6 | 设计压力：1.6MPa | |||
| 2.0 | 设计压力：2.0MPa | |||
| 2.5 | 设计压力：2.5MPa | |||
| 4.0 | 设计压力：4.0MPa | |||
| 5.0 | 设计压力：5.0MPa | |||
| 6.4 | 设计压力：6.4MPa | |||
| 10 | 设计压力：10MPa | |||
| 11 | 设计压力：11MPa | |||
| 12 | 设计压力：12MPa | |||
| 15 | 设计压力：15MPa | |||
| 16 | 设计压力：16MPa | |||
| 20 | 设计压力：20MPa | |||
| 22 | 设计压力：22MPa | |||
| 25 | 设计压力：25MPa | |||
| 32 | 设计压力：32MPa | |||
导热油炉液位计外形尺寸图：
| 1.磁性红白翻珠 2.刻度标尺 3.液位计主体 4.磁性浮子 5.排污阀 6.安装法兰 7.液位计检修阀 8.安装短接管 L0.法兰中心距（订货长度） |
导热油炉液位计技术优点：
UHZ系列磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有******的可靠性和抗腐蚀性能。其特点十分显著：
1.设计简单、紧凑、 坚固可靠、 寿命长、无维护工作量能长年在户外安装使用；
2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是*隔离的；
3.工作压力范围宽，耐压从真空到42MPa；
4.工作温度范围宽，适用于从-190～+450℃；
5.广泛用于强弱腐蚀性、 易燃易爆、 毒性、强放射性、搅动的、污浊的液位测量；
6.各型号均可选配无源自保持 ON/OFF 报警开关，实现高低液位自动控制或报警；
7.各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。
8.防爆等级：符合ExibⅡCT5要求。
| 显示器 型式 | F | 翻板（翻柱）式显示器 | ||
| S | 真空显示器 | |||
| LED | 二极管显示器 |
导热油炉液位计技术参数：
（1）液位计部分
材质 | I | II | III | F | AL |
测量长度（米） | 0-20.0 | 0-20.0 | 0-20.0 | 0-6.0 | 0-6.0 |
介质密度（g/cm3） | 0.4-2.0 | 0.4-2.0 | 0.4-2.0 | 0.4-2.0 | 0.4-2.0 |
刚做压力（MPa） | 0-10.0 | 0-10.0 | 0-10.0 | 0-1.0 | 0-1.0 |
工作温度（℃） | -40～+150 | -40～+500 | -40～+300 | -10～+70 | -20～+150 |
（2）远传变送液位装置部分：
a.供电电源220VAC（50-60）HZ
b.输出4-20mA.DC,带上下限报警或上下限控制继电器触点动作。
c.环境温度-40℃～+150℃
d.远传距离3KM（敷设电缆电容，电感量不超过0.04uf.2mH）
e.环境振动频率≤25HZ振幅≤0.05mm
f.负载抗阻25Ω功耗<1.0w
g.防爆软接头M20*1.5阴螺纹(亦可按用户要求配)
h.防爆型式隔爆型,隔爆本安型。

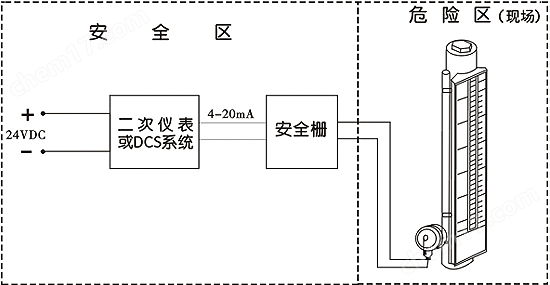

4-20mA远传型按装简图
导热油炉液位计选型： | |
测量范围： | 300 ～ 6000mm |
工作压力 : | ≤ 16MPa |
指示精度： | ± 10 mm |
介质温度： | -80 ℃ ～ 420 ℃ |
环境温度： | -40 ～ 80℃ |
介质密度： | ≥ 0.45 g /cm 3 |
双介质密度差： | ≥ 0.1 g /cm 3 （界位） |
介质粘度： | ≤ 150cp |
显示跟随速度： | ≤ 0.08m /s |
夹套接头： | ZG1/2″ 外螺纹 |
主体材质： | 1Cr18Ni9Ti |
浮子： | 钛钢 |
磁力液位开关： | |
触点容量： | 220V, 1A |
电压范围： | 0.5V ～ 220V |
工作寿命 : | ＞ 10 5 次 |
测量精度： | ± 10mm |
动作误差 : | 3mm |
释放误差 : | 8mm |
介质温度： | -80 ℃ ～ 420 ℃ |
环境温度： | -40 ～ 80℃ |
输出信号 : | 常开、常闭开关信号 |
电线接口： | M20×1.5( 内螺纹 ) |
防爆标志： | D II BT6 |
液位远传感器： | |
测量范围： | 300 ～ 6000mm |
测量精度： | ± 8mm |
输出信号： | 4 ～ 20mA 标准电流信号 |
远传距离： | 3km |
环境温度： | -40 ～ 80℃ |
介质温度： | -40 ～ 250℃ |
电源电压： | 24VDC |
负载阻抗： | 500 Ω |
电线接口： | M20×1.5( 内螺纹 ) |
防爆标志： | D II BT6 |
