      原油液位计价格是以磁浮子为测量元件、经磁系统耦合将受压或敞口容器中的被测介质液位传递至指示器的液位或界位测量仪表。其基本型为现场指示型，现场指示具有两种指示方式：一种是翻球式，一种是翻柱式。基本型配上液位报警器可实现远距离液位或界位的上下越位报警，限位控制或联锁；与远传（变送）装置配合下可将液位的变化转换成标准直流电流信号4~20MA（两线制），成为DDZ-Ⅲ型电动单元组合仪表的变送单元，现实液位或界位的远距离指示，检测或控制。

     浮子液位计具有结构简单，检测功能齐全、读数直观、醒目、测量范围大等优点。尤其对在大量程，强腐蚀性、易燃、易爆等场合，更为适用。

产品图纸	1、排污阀 2、筒体下法兰盖 3、筒体下法兰 4、过程连接下法兰 5、筒体 6、浮子室 7、浮子 8、标尺架 9、过程连接上法兰 10、螺栓 11、标尺 12、（Ⅰ）翻柱式指示器 13、（Ⅱ）翻球式指示器 14、导管 15、封头螺钉

工作原理：

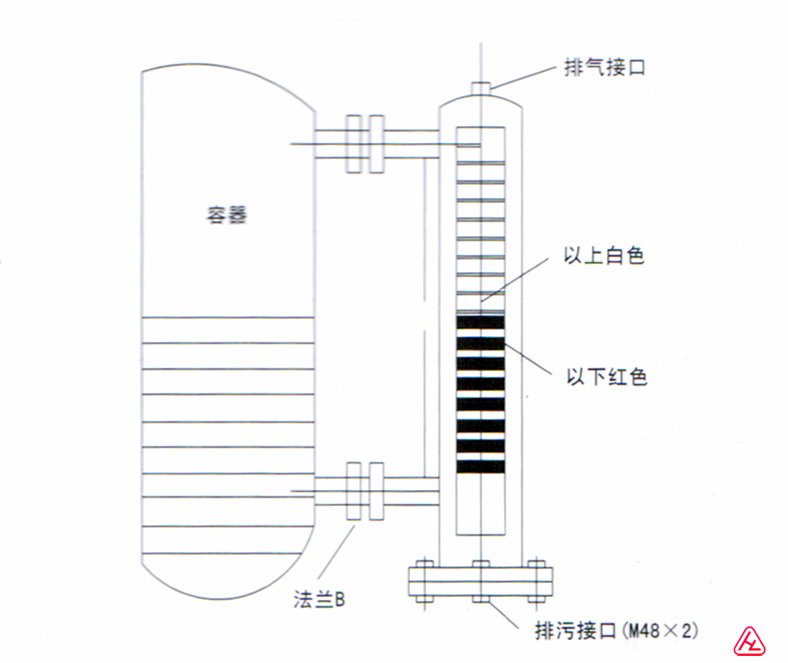

在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。

特点及适用场所：

1 、适用于高温、高压力、强酸、强碱及防爆要求、结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

2、加装液位传送器及磁性开关，不须停机可随时安装或调整。

3、若电源中断，现场磁性开关亦不受影响，准确性高。

4、每10公分加一不同颜色的色片，使液位容易辨识。

5、舍用于染整设备、废水处理、发电厂、化工设备，热煤油锅炉和石化工业等

原油液位计主要用途：

磁翻板液位指示器是以磁浮子为测量元件，经磁系统耦合将被测介质液位传递至批示器的液位和界位测量仪表。磁翻板液位指示器安装在罐（桶槽）外侧或上面，用以指示和控制罐（桶槽）内的封形式可根据需要加装排污阀。接续法兰可接受定制液位高度的一种控制仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关信号或模拟量信号。

技术参数：

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户，请注明压力等级）

磁浮子液位计（磁浮子液位仪）分类：

        经济型磁浮子液位计

        高精度型磁浮子液位计

        高压型磁浮子液位计

       （4-20MA信号)磁浮子液位计

        总线485型磁浮子液位计

       可选供电型磁浮子液位计

        双供电型磁浮子液位计

原油液位计主要技术参数

正常工作条件：

环境温度：-20～80℃；

相对湿度：5%～*（包括直接湿）；

环境压力：86kPa～108 kPa；

测量范围：0～12米；

显示精度：±10mm；

介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa；

介质温度：-40～450℃（类型可选）；

介质密度：≥.0.5g/cm3；

介质粘度： ≤0.05Pa·S；

接液材质：不锈钢、PVC、Ti等；

过程连接：按用户所需，有多种选择；

报警开关

触点容量：AC220V 0.2A/110V 0.；

输出形式：常开或常闭信号；

电气寿命：＞10万次；

极限负载电流：1A（部分型号）；

zui大接触电阻：150mΩ。

变送输出模块

输出信号：4～20mA/ HART；

负载电阻：500Ω（在24VDC供电时）；

供电电源：DC24V、50mA；

环境温度：-40～60℃；

精度：

出 线 口：M20×1.5（内）；

防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。

注：仪表可以现场清晰显示，也可以通过数字显示仪表显示（同时可以设定报警点，以及输出4～20mA电信号）。

原油液位计型号说明：

UHZ翻柱式磁浮子液位计   1  侧装式 2  顶装式 安装方式   1 1Cr18Ni9Ti 2 ABS 3 PP-R 主体材质   1 0.6MPa 2 1.6MPa 3 2.5MPa 4 4.0Mpa 公称压力   1 基本型 2 带上下限开关输出 3 带电远传(0～10mA输出，220V，AC) 4 带电远传(4～20mA输出，24V，DC) 5 带本安防爆型(4～20mA，24V，DC) 6 带本安防爆型上下限开关输出 类型   L 安装间距(测量范围)     L1 安装深度(顶装式(0～4000mm任选)     介质密度ρ(g/c)         2 2 1 1 =2500mm L1=3000mm ρ=0.8g/c 举例
