啤酒液位计厂家由基本型现场指示，液位报警器和液位远传装置三部分组成。
基本型是按磁性浮子在液体中受到阿基米德定律向上浮力作用和磁钢同性相斥，异性相吸的原理研制而成。根据上述原理，将液位的线性变化经磁力传递给现场指示器，液位为红色，气相为白色的。
液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位控制的目的。报警开关装在液位所需控制位置，转换器安装在控制室内。
液位远传装置由磁性材料将液位的变化线性地转换成4~20mA的电流信号，传给二次仪表实现液位的远传、测量、控制和记录。
特点
结构简单；安装方便
检测功能齐全
测量范围大
指示新颖；读数直观
耐腐蚀；防爆
技术参数
1、基本型
测量范围：H=500 800 1100 1400 1700 2000 2500 3000 4000 5000 6000 （500~6000mm内由用户任意选择）
指示精度：526，528型 ±5mm 524型 ±10mm
介质密度：≥0.45g/cm3
介质粘度：<1ST（10-4m2/s）
连接法兰：（1）PN2.5，4.0MPa时，法兰为JB/T82.2-94，DN25 PN4.0可动凸面法兰。
（2）PN6.3，10.0，16.0MPa时法兰为JB/T82.2-94，DN25固定法兰。
（3）PVC材质法兰JB/T82.1-94，PN1.0MPa，DN32。其它法兰标准（如HGJ，GB，ANSI等标准）请用户注明。
2、液位报警型
输出形式：三常开 三常闭开关信号
工作寿命：>5000次
供电电源：24VDC或220VAC
触点容量：220VAC 2A
报警精度：±5mm
环境温度：-40~±60℃
出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4（本安型需配安全栅）
本安型敷设电缆的电感、电容量不超过4.2mH、0.13υF
3、液位远传型
远传量程：0~6000mm（任意选用）
精度：±10mm
回差：±10mm
输出信号：4~20mADC
额定负载电阻：250Ω
供电电源：24VDC
环境温度：-40~+60℃
出线口接头：内螺纹M20×1.5
防爆标志：隔爆型dⅡBT4
本安型ibⅡBT4（本安型需配安全栅）
啤酒液位计结构及工作原理
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的**磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧pian开关动作时，实现报警或限位控制。
| 液压报警器 | 液位远传装置 |
| 输出形式：三常开、三常闭开关信号 能点容量：220VAC 2A 工作寿命：>105次 报警精度：±5mm 供电电源：24VDC、220VAC 50Hz 环境温度：-40～60℃ 出线口接头：内螺纹M20×1.5 防爆型式标志：本安型ibllBT4 隔爆型diBT4 | 远传量程：0～6000mm(任意选用) 精度：±10.0mm 回差：±10.0mm 输出信号：4～20mADC 远传-大距离：3km 负载电阻：250Ω(不包括导线电阻200Ω) 供电电源：24VDC、220V.AC 50Hz； 环境温度：-40～60℃ 出线口接头：内螺纹M20×1.5 防爆型式标志：本安型ibllBT5 隔爆型diBT5 |
系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型

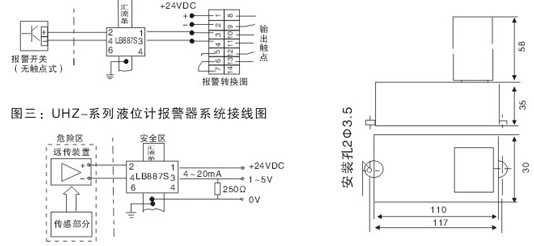

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，-高表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。
[适用范围]
普通型:适用于低、中、高压、无特殊防腐要求场合。
真空型:适用于超低、超高温、低、中、高压、无特殊防腐要求场合。
防霜型:适用于低温、低、中、高压、无特殊防腐要求场合。
地下型:适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
夹套型:适用于保温或冷却，,无特殊防腐要求场
内衬型:四氟或其它衬里，适用于特殊防腐要求的低、中、高压场合。
防腐型:PP或PVC材质、适用于常温、常压耐腐蚀场合。
啤酒液位计选型：
型 号 | 编 码 | 内 容 说 明 | |||||||||
UHZ-528 | 翻柱式 | ||||||||||
UHZ-526 | 翻板式 | ||||||||||
UHZ-524 | 翻球式 | ||||||||||
UHZ-530 | 荧光翻柱式 | ||||||||||
指示器安装位置 | S | 标准型（无远传） | |||||||||
T | 上带远传接线型 | ||||||||||
U | 下带远传接线型 | ||||||||||
液位界面 | A | 液面测量 | |||||||||
B | 界面测量 | ||||||||||
材质 | P | 1Cr18Ni9Ti | |||||||||
F | 聚四氟乙烯衬里 | ||||||||||
V | PVC塑料（聚氯乙烯）PN0.6 | ||||||||||
压力等级 （MPa） | 0 | PN0.6 | |||||||||
1 | PN2.5 | ||||||||||
2 | PN4.0 | ||||||||||
3 | PN6.3 | ||||||||||
4 | PN10 | ||||||||||
5 | PN16 | ||||||||||
X | 其它压力等级 | ||||||||||
温度 （℃） | 7 | 普通型：-10~120 | |||||||||
8 | 高温型：120~300（带散热片） | ||||||||||
报警方式 | 0 | 无报警 | |||||||||
A | 带上限报警 | ||||||||||
B | 带下限报警 | ||||||||||
C | 带上、下限报警 | ||||||||||
供电方式 | 1 | 24VDC | |||||||||
2 | 220VAC 50Hz | ||||||||||
远传输出 | 0 | 无信号输出 | |||||||||
A | 输出4~20mADC | ||||||||||
防爆形式 | 0 | 无防爆 | |||||||||
I | 本安型（ibII BT4） | ||||||||||
B | 隔爆型（dII BT4） | ||||||||||
附件 | E | 带蒸汽夹套（螺纹G1/2） | |||||||||
W | 防霜玻璃 | ||||||||||
LB | 配安全栅（本安型） | ||||||||||
X | 配XT-XMTA数显仪 | ||||||||||

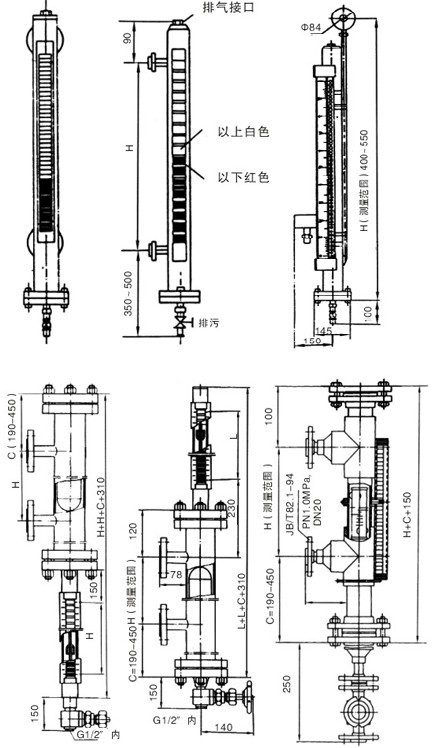

外形尺寸

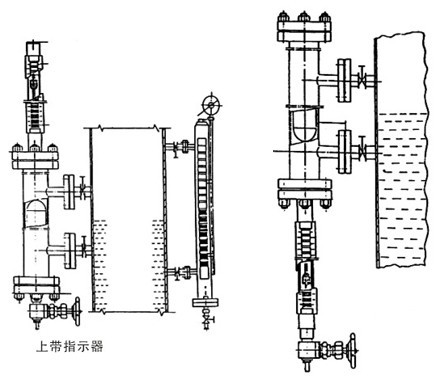

安装方式
关联设备接线方式
使用须知
UHZ系列液位计的报警、远传均按隔爆、本安标准要求制造，故普通型即为隔爆型，与本安型仅差安全栅。将普通型或隔爆型按图三接入安全栅即为本安型。
本安系统在调试时，必须绕开安全栅，即在调试时，将安全栅两端导线直接连接，以免损坏安全栅。
安全栅具体安装要求见该产品说明书。
