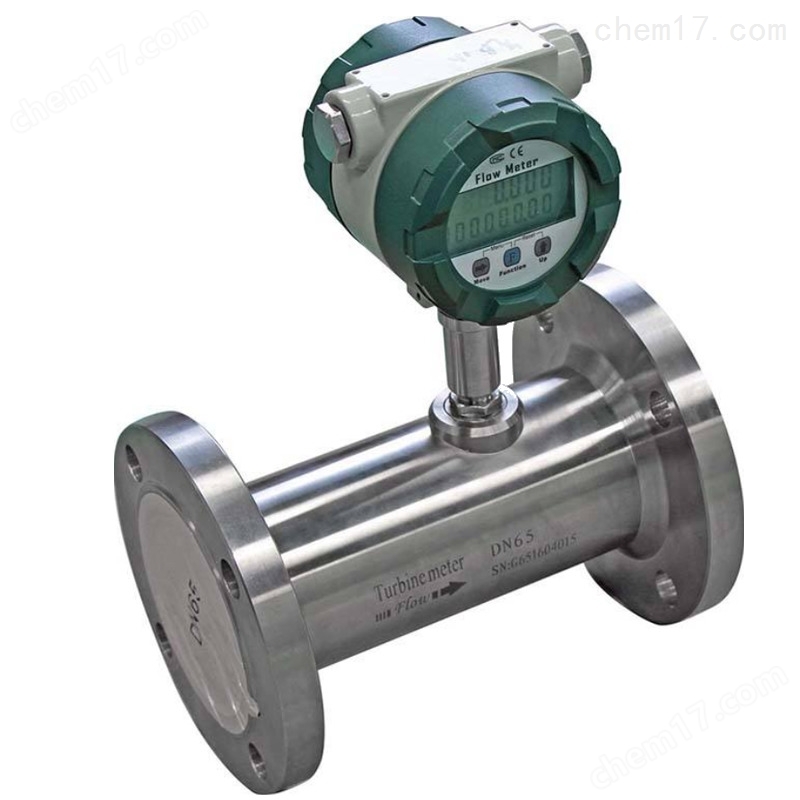

带HART协议涡轮流量计

带HART协议涡轮流量计

涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。

特点：

1、压力损失小，叶轮具有防腐功能。

2、具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。

3、采用*的超低功耗单片微机技术，整机功能强，功耗低，性能*。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于0.02％。

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

5、智能涡轮流量计采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

技术参数：

1.公称通径：（4～200）mm，DN-200以上选用插入式；

2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.脉冲输出型：传感器至显示仪表的距离可达250米；

9.4～20mA输出型：变送器至显示仪表的距离可达500米；

10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

安装维护：

1、对直管段的要求：

必须水平安装在管道上(管道倾斜在50以内)，安装时流量计轴线应与管道轴线同心。

上游管道长度应有不小于2d的等径直管段，如果安装场所充许建议上游直管段为20d、下游为5d。

2、对配管的要求：

安装点的上下游配管的内径与流量计内径相同。

3、对旁通管的要求：

为了保证智能涡轮流量计检修时不影响介质的正常使用，在智能涡轮流量计的前后管道上应安装切断阀门(截止阀)，同时应设置旁通管道。

日常维护方法

一、无显示流量解决办法

(1)首先检查线路是否存在问题，如信号线脱落，有断线等。

(2)将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。

二、流量波动比较大

对于流量波动比较大造成的原因可从以下几个方面考虑：

1. 是否存在干扰

流量计附近有电机，变频器，强电之类的干扰源。解决办法：流量计仪表接地，或加滤波电容。如解决不了，应该远离干扰源。

2. 水源是否是脉动流

(1)一般来说用泵抽原料，如果流量安装位置离泵比较近，很容易产生脉动流，从而造成流量波动比较大，此时解决办法，增加泵和流量计之间的直管道距离，使流量稳定。

(2)流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。此时应该远离阀门和弯管位置，保证一定的前后直管段。

三、流量计显示误差比较大

(1)首先检查流量传感器系数即K值和仪表其他参数是否设置正确

(2)客户有条件的情况下，用电子秤进行实际标定校准。

四、流量计显示流量小，而实际流量比较大

一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。将流量从管道拆除，检查流量计是否被缠住或有破损现象。
