智能乙二醇流量计

智能乙二醇流量计构造：

(1)涡轮

涡轮由导磁不锈钢材料制成，装有螺旋状叶片．叶片数量根据直径变化而不同，2－24片不等．为了使涡轮对流速有很好的响应，要求质量尽可能小．对涡轮叶片结构参数的一般要求为：叶片倾角10°－15°(气体)，30°－45°（液体）；叶片重叠度P为1—1．2；叶片与内壳间的间隙为0．5—1mm。

(2)轴承

涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好。

(3)前置放大器

前置放大器由磁电感应转换器与放大整形电路两部分组成。

乙二醇流量计该产品是集流量、压力、温度检测功能于一体，并能进行压力、温度、压缩因子自动补偿的新一代流量计。该系列产品因配置流量积算仪型号不同和是否配有压力、温度传感器，可分为普通型气体涡轮流量计和设定型气体涡轮流量计两大类型产品。

乙二醇流量计的工作原理
涡轮流量计是由涡轮、轴承、前置放大器、显示仪表组成。被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变化而变化，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表进行计数和显示，根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。
传感器的工作原理是当流体沿着管道的轴线方向流动，并冲击涡轮叶片时，便有与流量qv、流速V和流体密度ρ乘积成比例的力作用在叶片上，推动涡轮旋转。在涡轮旋转的同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量。根据电磁感应原理，在线圈内将感应出脉动的电势信号，此脉动信号的频率与被测流体的流量成正比。其中，qv 为流体的体积总量，N为流量传感器产生的脉动总数；ξ为流量系数。
传感器的重要特性参数，不同的仪表有不同的ξ，并随仪表*使用的磨损情况而变化；其含义是单位体积流量通过流量传感器时，流量传感器的输出的脉冲数。
传感器输出的脉冲信号，经前置于放大器放大后，送入显示仪表，就可以实现流量的测量。




乙二醇流量计技术参数：

1.公称通径：（4～200）mm，DN-200以上选用插入式；

2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；

3.环境温度：（-20～55）℃；

4.准 确 度：±0.2%、±0.5%、±1％；

5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6.供电电源：电压：12V±0.144V, 电流：≤10mA；

7.输出电压幅值：高电平≥8V，低电平≤0.8V；

8.脉冲输出型：传感器至显示仪表的距离可达250米；

9.4～20mA输出型：变送器至显示仪表的距离可达500米；

10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10.显示方式：现场液晶显示瞬时流量和累计流量；

11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。

乙二醇流量计产品特点

具有两线制和三线制4mA～20mA标准电流信号输出，微处理器可自动识别电流模块，并输出；        采用RS485接口与上位机联网，每台上位机可带32台流量计，且只须两根通讯线，安装费 用低；采用RS485接口与数据采集器配套，可通过电话网络或宽带网络构成自动读表与管理系统，自动化程度高，且便于用户管理；

*时间显示及实时数据存储功能，保证内部数据不丢失，*保存；

采用高对比的LCD屏，可显示总量，流量，时间，工况流量百分比等；

根据用户要求，可提供GPRS网络功能，实现低成本、远距离无线数据传输；

内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观；

采用德国进口流量仪表轴承，稳定性好，可以大大延长仪表的使用寿命；

流量范围宽，重复性好，精度高，压力损失小，起始流量低；

采用一体化整流器，对流量计的前后直管段安装要求低（前为≥2DN,下游无要求）；

采用独立式机芯设计，互换性好，维护方便；

流量计表头可<360o旋转，在各种安装条件下的读数更方便，更直接。


乙二醇流量计仪表分类
1、按仪表功能分类，LWGY系列涡轮流量计可分为2大类，即：
涡轮流量传感器/变送器
智能一体化涡轮流量计
2、功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于 与二次显示仪、PLC 、DCS 等计算机控制系统配合使用。
按照不同的输出信号，该类产品可分为LWGY-□N型和LWGY-□A型
LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
LWGY-□A型变送器：24VDC供电，二线制4-20mA输出，信号传输距离≤1000。
该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

智能一体化涡轮流量计
采用*的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4 位有效数字）及累积流量（8 位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行 4 年以上）；无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

乙二醇流量计的安装和使用
涡轮流量计作为叶轮式流量计的主要品种，由传感器和转换显示仪表组成，被广泛应用于测量封闭管道中的液体，但液体必须是与不锈钢、硬质合金不起腐蚀作用，且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。

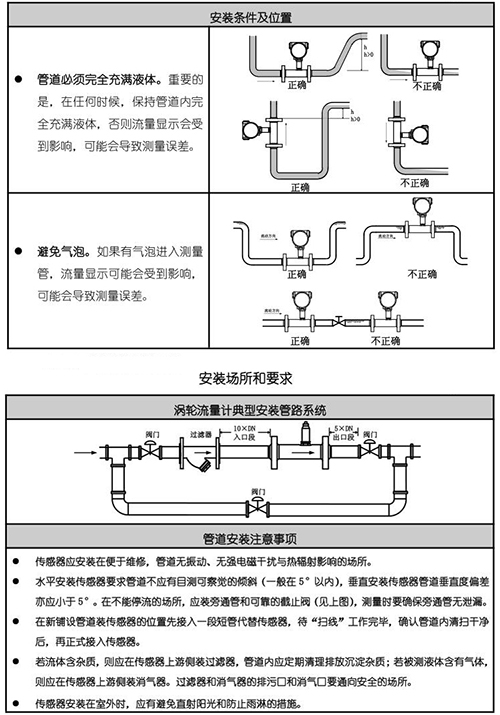

涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应大于等于20倍管径，下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场，如不能避免，应采取必要的措施。为了检修时不至于影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。传感器露天安装时，要做好防水处理。传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表，在业界获得了广泛的应用，正确的安装方式是保证仪表正常运作的前提条件，为日后的保养维修提供便利，也能让仪表的寿命更*。

◆使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
 ◆传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到高速流体的冲击。
 ◆传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
 ◆传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
 ◆配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
 ◆传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）
 ◆在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
