丁醇管道流量计

丁醇管道流量计安装方便,传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

丁醇流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用*锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。

如用户需用特殊形式的流量计，可协商订货，需防爆型传感器时，在订货中加以说明。

丁醇流量计产品特点
1.压力损失小，叶轮具有防腐功能。
2.具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
3.采用*的超低功耗单片微机技术，整机功能强，功耗低，性能*。具有非线性精度补偿功能的智能流量 显示器。修正公式精度优于±0.02%。
4.仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
5.采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装。

丁醇流量计基本参数
1、精度等级:±1%R、±0.5%R、±0.2%R（需特制）
2、量程比:1:10:1:15:1:20
3、仪表材质:304不锈钢、316（L）不锈钢等
4、被测介质温度（℃）:-20～+120℃
5、环境条件:温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
6、信号传输线:STVPV3×0.3（三线制），2×0.3（二线制）
7、传输距离:≤1000m
8、信号线接口:基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5
9、防爆等级:基本型：非防爆产品；防爆型：ExdIIBT6
10、防护等级:IP65

丁醇流量计型谱

丁醇流量计仪表分类
1、按仪表功能分类，LWGY系列液体涡轮流量计可分为2大类，即：
涡轮流量传感器/变送器
智能一体化涡轮流量计
2、功能说明
涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于 与二次显示仪、PLC 、DCS 等计算机控制系统配合使用。
按照不同的输出信号，该类产品可分为LWGY-□N型和LWGY-□A型
LWGY-□N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
LWGY-□A型变送器：24VDC供电，二线制4-20mA输出，信号传输距离≤1000。

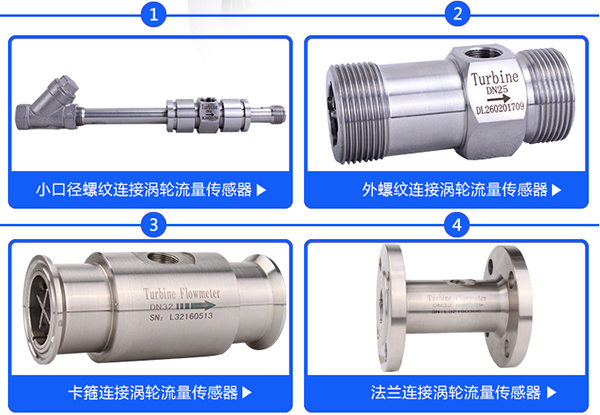

该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图

智能一体化涡轮流量计
采用*的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4 位有效数字）及累积流量（8 位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。
LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行 4 年以上）；无信号输出功能。
LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

丁醇流量计误差原因编辑

(1)涡轮流量计 应慎用有些易结晶化工物料在温度正常的状况下能正常丈量，由于保送流体的导管都有良好的伴热保温，在保温工作时不会结晶，但是涡轮流量计 传感器的丈量管难以施行伴热保温，因而，流体流过丈量管时易因降温而惹起内壁结上一层固体。由于改用其他原理的流量计丈量也同样存在结晶问题，所以在无其他更好办法的状况下，可选用丈量管长度十分短的一种“环形”(oring)涡轮传感器，并将流量计的上游管道伴热保温予以强化。在管道衔接问题上，流量传感器拆装需便当，一旦结晶时能便当地拆下维护。

(2)管内液体未充溢由于背压缺乏或流量传感器装置位置不良，致使其丈量管内液体未能充溢，毛病现象因不充溢水平和活动情况有不同表现。若少量气体在水管管道中呈分层流或波状流，毛病现象表现为误差增加，即流量丈量值与实践值不符;若活动是气泡流或塞状流，毛病现象除丈量值与实践值不符外，还会因气相霎时遮盖电极外表而呈现输出晃动;若程度管道分层活动中流通截面积气相局部增大，即液体未满管水平增大，也会呈现输出晃动，若液体未满管状况较严重，致使液面在电极以下，则会呈现输出超满度现象。

(3)丁醇管道流量计的液体中含有固相液体中含有粉状、颗粒或纤维等固体，可能产生的问题有;

①浆液噪声;

②电极外表玷污;

③导电堆积层或绝缘堆积层掩盖电极或衬里;

④衬里被磨损或被堆积物掩盖，流通截面积减少。
