| 外形尺寸 | 视管径不一mm | 应用领域 | 环保,化工,生物产业,石油,能源 |
|---|---|---|---|
| 重量 | 视管径不一kg |
产品简介
详细介绍
燃料油管道流量计是吸取了国内外流量仪表*技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.
涡轮流量计产品特点
·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得
到*的精确度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗*力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下
型、混砂专用型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
燃料油管道流量计技术参数
| 执行标准 | 涡轮流量传感器（JB/T9246-1999） |
| 仪表口径（mm）及连接方式 | 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 |
| 使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa |
| 信号输出功能 | 脉冲信号、4～20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 | · 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 · 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 |
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
| 防爆等级 | ExiaIICT4或ExdIIBT6 |
| 防护等级 | IP65或更高（可订制） |
测量范围及工作压力
| 仪表口径 （mm） | 正常流量范围 （m³/h） | 扩展流量范围 （m³/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | 特制耐压等级 （MPa） |
| DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
| DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
| DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
| DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
| DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
| DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
| DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
| DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
| DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
| DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
| DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
| DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa | 4.0、6.3、12、16、25 | |
| DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
| DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
| DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 |
安装尺寸

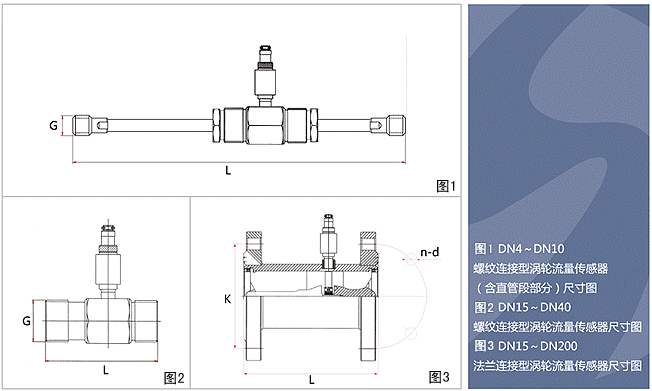

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：
| 公称通径（mm） | L(mm) | G | K（mm） | D（mm） | n（孔数） |
| 4 | 225 | G1/2 | |||
| 6 | 225 | G1/2 | |||
| 10 | 345 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | G5/2 | Φ125 | Φ18 | 4 |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
产品分类
| 产品图片 | ||||||
| 仪表型号 | LWGY-N | LWGY-A | LWGY-B | LWGY-C | ||
| 信号输出 | 脉冲 | 4-20mA | 无 | 4-20mA/脉冲 | ||
| 供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
| 精度等级 | 1.0～0.5级 | 1.0～0.5级 | 1.0～0.5级 | |||
| 测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 | |||
| 显示器 | 无 | 无 | 有 | |||
| 通讯接口 | 无 | 无 | 无 | 可选RS485 | ||
| 通讯协议 | 无 | 无 | 无 | Moubus HART | ||
| 仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
| 防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
| 防护等级 | IP60 | IP65 | IP65 | |||
| 整机功耗 | < 1W | < 1W | < 1W | |||
| 仪表通经 | DN4～DN250 | DN4～DN250 | DN4～DN250 | |||
| 介质温度 | -20℃～120℃ | -20℃～120℃ | -20℃～120℃ | |||
| 环境温度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | |||
产品选型
型 号 | 说 明 | |||||||
| XT-LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公称 通径 | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
200 | 200mm | |||||||
| 类 型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||||
| A | 变送器型：+24V供电，输出二线制4～20mA | |||||||
| B | 智能型：锂电池供电，现场显示无信号输出 | |||||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||||
| C1 | 智能型：+24V供电，现场显示并带有RS486通讯协议 | |||||||
| C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||||
| 精度等级 | 05 | 0.5级 | ||||||
| 10 | 1.0级 | |||||||
| 02 | 0.2级（协商订货，生产周期较长） | |||||||
| 涡 轮 类 型 | W | 扩展测量范围 | ||||||
| S | 标准测量范围 | |||||||
| 材 质 | S | 304不锈钢 | ||||||
| L | 316（L）不锈钢 | |||||||
| 防 爆 | N | 非防爆型 | ||||||
| E | 防爆型，ExdⅡBT6 | |||||||
| 压力等级 | N | 常规 （参照表2） | ||||||
| H(x) | 高压 （参照表2） | |||||||
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径"后加“（FL）"
例如，选用一台法兰连接式防爆型液体涡轮流量计测量柴油，管道为DN40、现场需要显示并远传电流信号，精度1.0级，2~20m3/h，304不锈钢，非防爆，压力2.5MPa。 GK-LWGY-40C10SSNN
