| 外形尺寸 | 视管径不一mm | 应用领域 | 环保,化工,生物产业,石油,能源 |
|---|---|---|---|
| 重量 | 视管径不一kg |
流量计的安装在有些细节之处还是应该引起重视，否则给日后的使用或者是维护都带来一些不必要的麻烦，下面就来谈谈涡轮流量计的安装使用。
产品简介
详细介绍
纯水流量表的安装使用
流量计的安装在有些细节之处还是应该引起重视，否则给日后的使用或者是维护都带来一些不必要的麻烦，下面就来谈谈涡轮流量计的安装使用。
1.被测介质：涡轮流量计所测得的液体，一般是低粘度的（一般应小于15×l0－6m2／s）、低腐蚀性的液体．虽然目前已经有用于各种介质测量的涡街流量计，但对高温、高粘度、强腐蚀介质的测量仍需仔细考虑，采取相应的措施．当介质粘度v大于15×l0－6m2／s时，流量计的仪表系数必须进行实液标定，否则会产生较大的误差。汽－液两相流、气－固两相流、浓－固两相流均不能用涡轮流量计进行测量。
2.安装配管要求：流量计的安装情况对流量计的测量准确度影响很大。流速分布不均和管内二次流的存在是影响涡街流量计测量准确度的重要因素，所以，涡轮流量计对上、下游直管段有—定要求．对于工业测量，一般要求上游20D，下游5D的直管长度为消除二次流动，最好在上游端加装整流器，若上游端能保证有20D左右的直管段，并加装整流器，可使流量计的测量准确度达到标定时的准确度等级。涡轮流量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清洁，过滤器可采用漏斗型的，其本身清洁度，可测其两端的差压变化得到。为保证通过流量计的液体是单相的，即不能让空气或蒸气进入流量计，在流量计上游必要时应装消气器．对于易气化的液体，在流量计下游必须保证一定背压，该背压的大小可取最大流量下流量传感器压降的二倍加上最高温度下被测液体蒸气压的1．2倍。
3.信号传输线：为了保证显示仪表对涡轮传感器输出的脉冲信号有足够的灵敏度，就要提高信噪比，为此，在安装时应防止各种电干扰现象，即电磁感应，静电及电容耦合．所以，在配置信号传输线时，必须注意信号传输线应采用屏蔽电缆，以防来自外部的感应噪声，要求传输电缆在显示仪表端屏蔽接地，传输电缆不能靠近强电磁设备，不允许与动力线乎行布置。
产品特点
.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；
.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到*的精确度，在贸易结算中是优先选用的流量计；
.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗*力强；
.可获得很高的频率信号（3~4kHz），信号分辨力强；
.范围度宽，中大口径可达1:20，小口径为1:10；
.结构紧凑轻巧，安装维护方便，流通能力大；
.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
【正确安装】
注：DN4-25mm口径常规产品耐压6.3MP
DN32-200mm口径常规产品耐压2.5MPa
需要高压流量计，需订货。最高耐压30MPa
为了确保涡轮流量计的流量计量精度，必须选择正确的安装位置和方法。对直管段的要求： 流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。 流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
对配管的要求： 流量计安装点的上下游配管的内径与流量计内径相同。
对旁通管的要求： 为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
对外部环境的要求： 流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。 对介质中含有杂质的要求： 为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。
安装场所： 流量计应安装在便于维修，无强电磁干扰与热辐射的场所
对安装焊接的要求： 用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接！ 安装流量计前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。 安装流量计时，法兰间的密封垫片不能凹入管道内。
流量计接地的要求： 流量计应可靠接地，不能与强电系统地线共用。
对于防爆型产品的要求： 为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。 选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。
安装涡轮流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。 流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。 加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。 流量计运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。 小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。 流量计在标定时要在流量计取压口上采集压力。
注：用户在定购涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。当有防爆要求时必须选防爆型传感器，并严格注意防爆等级。需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。
工作原理

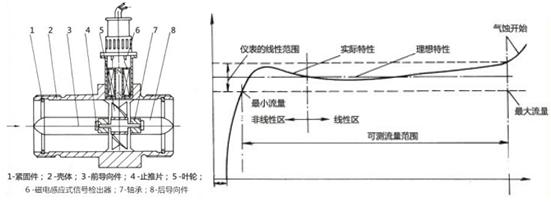

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比。翔腾仪表系列涡轮流量计吸取了国内外流量仪表的*技术，经过不断优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏、安装维护简便等特点的新一代涡轮流量计，广泛应用于石油、化工、食品、国防、计量等领域。
| 纯水流量表型号及规格说明： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 如：LWGY-50-BE：表示口径为50mm, 防爆、夹装式涡轮流量传感器； LWGB-50：表示口径为50mm,涡轮流量变送器。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （表二） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DN32-200mm口径常规产品耐压2.5MPa
需要高压流量计，需订货。最高耐压30MPa
