| 外形尺寸 | 视管径不一mm | 应用领域 | 环保,化工,生物产业,石油,能源 |
|---|---|---|---|
| 重量 | 视管径不一kg |
产品简介
详细介绍
蒸汽流量计VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

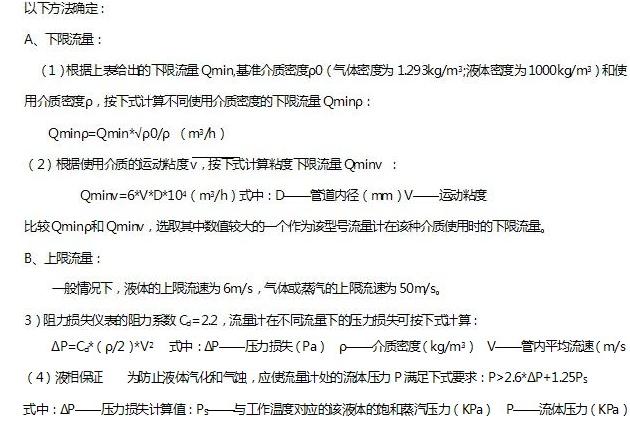

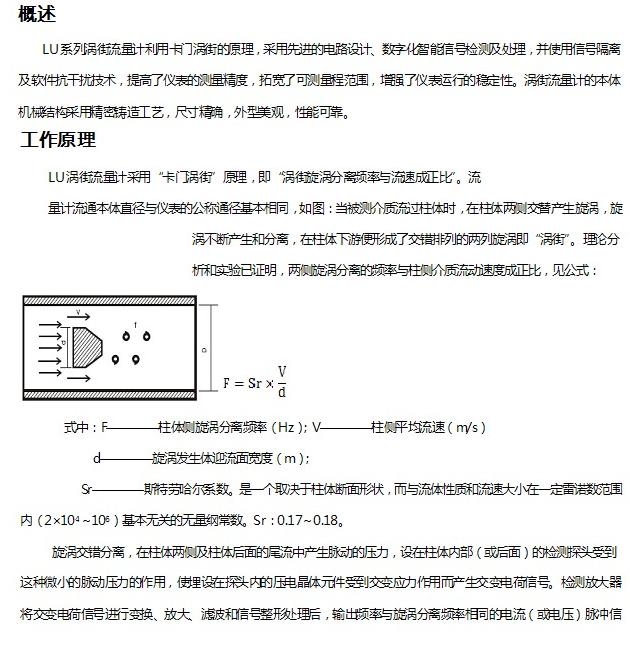

涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
在实际应用中，往往最大流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的最佳工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

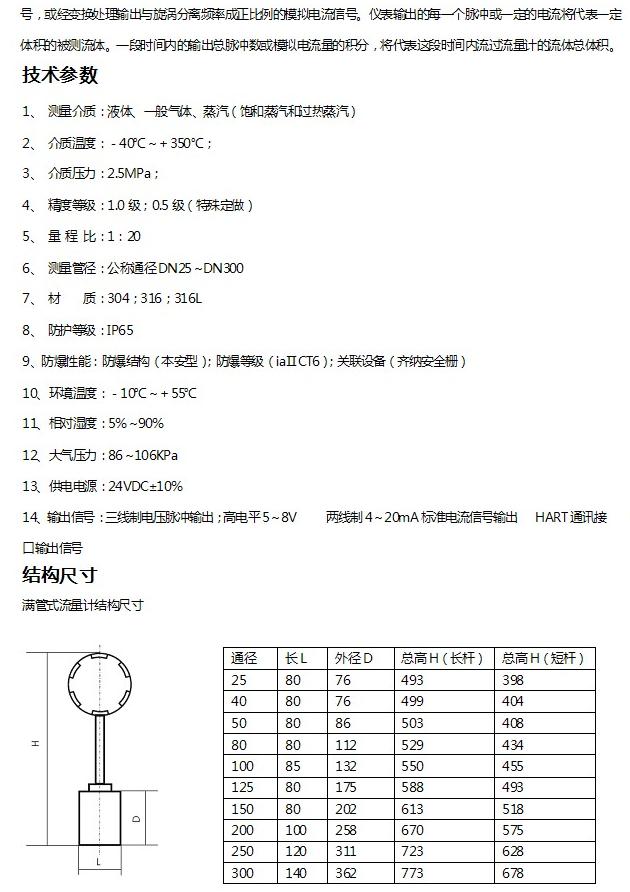

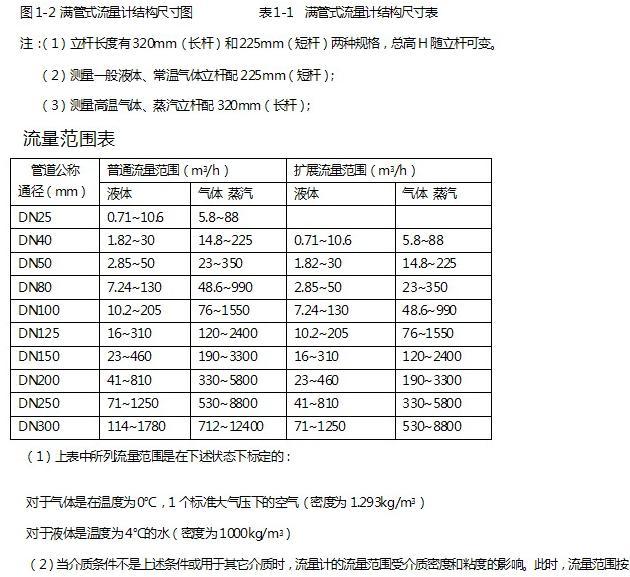

蒸汽流量计选型：
代号 | 通径 | 流量范围㎡/h | |||||
XTLUG-25 | DN25 | 1~12(液体) | 10～100（气体） | ||||
XTLUG-32 | DN32 | 1.5~23(液体) | 15~150（气体） | ||||
XTLUG-40 | DN40 | 2.4~32(液体) | 22.6~150（气体） | ||||
XTLUG-50 | DN50 | 4~50(液体) | 35~350（气体） | ||||
XTLUG-65 | DN65 | 6.3~184(液体) | 60～600（气体） | ||||
XTLUG-80 | DN80 | 10~130(液体) | 90~900（气体） | 注：1.蒸汽流量请查看表3 | |||
XTLUG-100 | DN100 | 20~200(液体) | 140~1400（气体） | 2.DN250～DN600可按客户要求订货 | |||
XTLUG-125 | DN125 | 31~310(液体) | 220～1450（气体） | 3.DN300以上口径推荐使用插入式涡街流量计可定制 | |||
XTLUG-150 | DN150 | 45~450(液体) | 300~3000（气体） | ||||
XTLUG-200 | DN200 | 80~800(液体) | 550~5500（气体） | ||||
XTLUG-250 | DN250 | 150~1500(液体) | 880～8800（气体） | ||||
XTLUG-300 | DN300 | 200~2000(液体) | 1300～13000（气体） | ||||
XTLCG-300 | DN300 | 100~1500(液体) | 1560～15600（气体） | ||||
XTLCG-400 | DN400 | 180~3000(液体) | 2750～27000（气体） | ||||
XTLCG-500 | DN500 | 300~4500(液体) | 4300～43000（气体） | ||||
XTLCG-600 | DN600 | 450~6500(液体) | 6100～61000（气体） | ||||
XTLCG-800 | DN800 | 750~10000(液体) | 11000～110000（气体） | ||||
XTLCG-1000 | DN1000 | 1200~1700(液体) | 17000～170000（气体） | ||||
代号 | 功能1 | ||||||
N | 无温压补偿 | ||||||
Y | 有温压补偿 | ||||||
代号 | 输出型号 | ||||||
F1 | 4-20mA输出（二线制） | ||||||
F2 | 4-20mA输出（三线制） | ||||||
F3 | RS485通讯接口 | ||||||
F4 | 频率输出 | ||||||
代号 | 被测介质 | ||||||
J1 | 液体 | ||||||
J2 | 气体 | ||||||
J3 | 蒸汽 | ||||||
代号 | 连接方式 | ||||||
L1 | 法兰卡装式 | ||||||
L2 | 法兰连接式 | ||||||
L3 | 插入式 | ||||||
代号 | 功能2 | ||||||
E1 | 1.0级 | ||||||
E2 | 1.5级 | ||||||
T1 | 常温 | ||||||
T2 | 高温 | ||||||
T3 | 蒸汽 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 内部3.6V供电 | ||||||
D2 | DC24V供电 | ||||||
B1 | 不锈钢 | ||||||
B2 | 碳钢 | ||||||
定义：在流体中安放一个非流线型旋涡发生体，使流体在发生体两侧交替地分离，释放出两串规则地交错排列的旋涡，且在一定范围内旋涡分离频率与流量成正比的流量计
一、用 途：测量内径DN250～2000mm工业管道内的液体、气体或蒸汽的流量。对低压、常温的无毒、无腐
蚀流体，。
二、原 理：按国际标准化组织IS07145（在环形截面封闭管道中的流体流量测定—在截面一点的速度测量
法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比
的电流或电压脉冲信号（LUGB型），或4～20mA（DBLU型）。
三、精度等级：2.5级。
四、流体温度：-40℃～350℃
五、公称压力：2.5MPa
六、公称通径：DN250～2000mm
七、工作电源：24VDC
八、防护等级：IP65
九、防爆等级：dlIBT4、ialICT5
十、安装方式
1．管道开孔，将安装法兰焊于管道上，传感器测速探头插于管道中心，并将传感器固定于安装法兰上。
