产品简介

外形尺寸	视管径不一mm	应用领域	环保,化工,生物产业,石油,能源
重量	视管径不一kg

氯化钡流量计是基于法拉第电磁感应定律，采用*技术研制开发的全智能仪表，其全中文电磁转换器内核采用高速中央处理器，计算机速度快、精度高、测量性能可靠。磁场稳定，特殊的磁路结构，使其具有很强的抗外来干扰性能，广泛用于化工、电力、冶矿、石油、排污、医疗、食品等行业的导电液体的测量与控制。

详细介绍

氯化钡流量计是基于法拉第电磁感应定律，采用*技术研制开发的全智能仪表，其全中文电磁转换器内核采用高速中央处理器，计算机速度快、精度高、测量性能可靠。磁场稳定，特殊的磁路结构，使其具有很强的抗外来干扰性能，广泛用于化工、电力、冶矿、石油、排污、医疗、食品等行业的导电液体的测量与控制。
电磁流量计有两个运行状态：自动测量状态和参数设置状态。
     仪表通电时，自动进入测量状态。在自动测量状态下，电磁流量计自动完成各测量功能并显示相应的测量数据。在参数设置状态下，用户使用四个面板键，完成仪表参数设置。

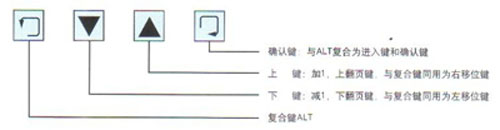

1、按键功能

1.1自动测量状态下键功能
下键：循环选择屏幕下行显示内容；
上键：循环选择屏幕上行显示内容；
复合键+确认键：进入参数设置状态；
确认键：返回自动测量状态；
测量状态下，LCD显示器对比度的调节：小液晶是通过“复合键+上键”或“复合键+下键”按数秒钟；大液晶是通过调节大液晶背面的电位器来实现。
1.2参数设置状态下键功能
下键：光标处数字减1；
上键：光标处数字加1；
复合键+下键：光标左移；
复合键+上键：光标右移；
确认键：进入/退出子菜单；
确认键：在任意状态下，连续按下两秒钟，返回自动测量状态。
注：1.使用“复合键”时，应先按下复合键再同时按住上“上键”或“下键”
2.在参数设置状态下，3分钟内没有按键操作，仪表自动返回测量状态。
3.流量零点修正的流向选择，可将光标移至最左面的“+”或“—”用“上键”或“下键”切换使之与实际流向相反。
4.流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之符合需要。
2、参数设置功能键操作
    要进行电磁流量计参数设定或修改，必须使流量计从测量状态进入参数设置状态。在测量状态下，按“复合键+确认键”出现状态转换密码（0000），根据保密级别，按厂家提供的密码对应修改。再按“复合键+确认键”后，则进入需要的参数设置状态。
2.1参数设置菜单
    转换器共有24个参数，使用电磁流量计时，用户应根据具体情况设置各参数。
氯化钡流量计特点

电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。

本产品采用当前电磁流量计的新技术制造，具有以下特点：

1.1 测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。

1.2 由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。

1.3 测量不受流体密度、粘度、温度、压力和电导率变化的影响。

1.4 合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。

1.5 转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500：1。

1.6 流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。

1.7 流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。

1.8 转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。

1.9 转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。

1.10 具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。

2 主要用途

电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。

3 正常工作条件

环境温度：传感器 -25℃～+60℃

转换器 -10℃～+60℃

相对湿度： 5%～90%；

供电电源：交流供电：频率47～63Hz；电压85～260V；谐波成分不大于5%；

直流供电：18～36V，纹波5%。

功率：小于20W。

氯化钡流量计衬里的选择

衬里材料	主要性能	最高介质温度		适用范围
衬里材料	主要性能	—体型	分离型
聚四氟乙烯（F4)	是化学性能稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 150℃ (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃ (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能*。 2、耐腐蚀性能较差。		80℃	中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰(或接地环)的选择

法兰种类	适用范围
接地法兰(或接地环)	适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。
进口保护法兰	当介质有强磨损性时选用。

电磁流量计电极的选择

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐——切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

污水型电磁流量计/Φ100mm	自流型电磁流量计/Φ100mm	防腐型电磁流量计/Φ150mm
优点: 1、杂物、纤维不影响测量 2、四氟耐腐蚀内衬 3、抗菌防粘型电极 4、正反计量累计流量 5、智能自我疹断功能	优点: 1、磁场强度增加5倍 2、擅长测量超低流速流量 3、输入阻抗高达15兆欧姆 4、内置大型磁钢 5、大电流励磁	优点: 1、四电极机构安全接地 2、哈氏C合金电极 3、四氟内衬耐强酸强碱 4、不锈钢外壳延长寿命 5、密度换算功能，轻易算质量
潜水型电磁流量计/Φ200mm	高温型电磁流量计/Φ300mm	小口径电磁流量计/Φ10mm
优点: 1、桔红潜水漆包用10年 2、防护等级：IP68 3、全密封灌胶工艺,点滴不漏	优点: 1、耐高温达200度 2、选用高温漆包线圈 3、采用网骨架内衬	优点: 1、最小流量可测到20.0L/h 2、耐高压的外插式电极 3、反应灵敏,零点稳定

电磁流量计选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

◆参考流量范围

口径(mm)	流量范围(m³/h)	口径(mm)	流量范围(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

选用要点：

电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型电磁流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型电磁流量计，精确度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。

2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用刮刀式清垢电极或有清洗连接装置的电极。对于测污泥场合，还可选用可换式电极。

3、根据被测介质的腐蚀性选择电极材料。
液体流量计电极选择：

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
液体流量计衬里材料

5、液体流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，最高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。

6、根据连接仪表管道的绝缘性选择接地。

7、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型电磁流量计流量计。其最大口径为100mm。
电磁流量计选型表：

型号	代码	说明
XT-LDE-		智能电磁流量计
通径	□□□	10-2200mm
结构形式	S	一体型
结构形式	L	分体型
电极材料	M	不锈钢
	T	Ti（钛）
	D	Ta（钽）
	H	哈氏合金
	P	Pt铂
	N	Ni镍
输出方式	0	无输出
	1	4-20mA/1-5KHz
	2	4-20mA
衬里材料	X	橡胶
	F	聚四氟乙烯
	P	聚乙烯
	J	聚氨酯橡胶
就地显示	0	无就地显示
	1	就地显示
通讯方式	0	无通讯
	1	RS485
	2	RS232
	3	Modbus
	4	Hart
接地环	0	无接地环
	1	有接地环
	2	有接地电极
上限流量	（n）	上限流量（量程）m3/h
