产品简介
详细介绍

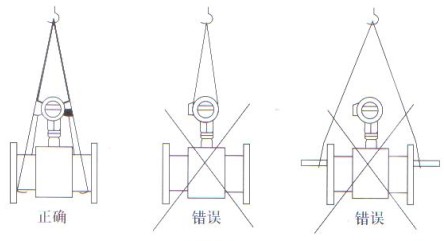

氯酸铝流量计在搬运和吊装传感器时，应该将吊索套在传感器两端颈部位置或吊环上，切勿在测量管内套入管棒进行吊装，以免损坏衬里（见图）。在吊装和搬运电磁流量计过程中，必须防止传感器衬里和接线盒受碰撞而损坏。
安装前，传感器的电极应该用酒精棉或清洁的回丝、纱布仔细擦拭，去除电极表面由于手摸等原因造成的油脂性沾污物质，因为电极表面的沾污会产生同相干扰和仪表零点漂移，使测量产生误差。
在安装新传感器时，最好在现场地面上将连接管、附件或阀门用螺栓紧固在传感器的两端，然后一起装入管路，使端面衬里不受损坏。
在传感器与管路紧固的过程中，每个螺栓都必须拧紧。密封垫圈的厚度要比较均匀，这样在上紧螺栓以后，试通一次液体，如无泄漏现象就可以了。
最后，电磁流量计的密封垫圈的安装也是值得注意的，垫圈的孔径应与导管的衬里内径一样，安装时孔口要对准。如果对不准，突入管道衬里的那一部分垫圈就起了一个节流件的作用，严重偏心时还会破坏流速对称分布，给测量带来不必要的误差。衬里为聚四氟乙烯的传感器，在工作温度下运行半天后，最好将法兰螺栓再拧紧一次。
电磁流量计型式及结构
1、按用途分类（见表１）
表1
种类 | 用途 |
普通型 | 在通常环境下使用 |
防爆型 | 在爆炸性气体的环境下使用 |
卫生型 | 使用在有卫生要求的条件下 |
沉浸型 | 符合GB4208防护等级IP68 |
2 按组合型式分类
按转换器和传感器的组合型式分类有：分体型和一体型。
3 主要结构
电磁流量计由传感器和转换器两部分组成（如下图所示）。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
一体式结构图 分体式结构图
1、转换器；2、励磁线圈；3、法兰；4、绝缘衬里；5、电极；6、测量管；7、外壳 8、接线盒
电磁流量计技术性能指标
1 执行标准 JB/T9248－1999；
2 公称通径(mm) DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000；
3 最高测量流速 10m/s；
4 精度表（表2 ）
通径（mm） | 流速（m/s） | 基本误差 |
DN10，15，700～2000 | ≥1m/s | ±0.5%R |
＜1m/s | ±3mm/s | |
DN20～600 | ≥1m/s | ±0.3%R |
＜1m/s | ±2mm/s |
表2
5 流体电导率 ≥ 5μS/cm；
6 公称压力 DN10～DN50 4.0MPa； DN65～DN150 1.6MPa；
DN200～DN1000 1.0MPa； DN1200～DN2000 0.6MPa。
7 最高流体温度(表3)
| 衬里材料 | 分体型 | 一体型 |
| 聚四氟乙烯(PTFE) | 100℃；特殊订货150℃ | 70℃ |
| 氯丁橡胶 | 70℃；特殊订货120℃ | |
| 聚全氟乙丙烯（F46） | 100℃ | |
| 聚氯合乙烯（FS） | 80℃ | |
| 聚氨酯 | 45℃；80℃订货时注明 |
表3
8 衬里材料 聚四氟乙烯(PTFE) 氯丁橡胶 聚氨酯 聚全氟乙丙烯（F46）
聚氯合乙烯（FS）。
9 电极材料 不锈钢、0Cr18Ni12Mo2Ti、哈氏合金B（Hb）、哈氏合金C（Hc）、钛（Ti）、钽（Ta）、铂/铱合金（Pa）
10 外壳防护等级 IP65、IP68
11 防爆标志 一体型、DN10～DN600 mdⅡBT4
分体型、DN10～DN1200 mⅡBT4
12 供电电源 电压220VAC 50Hz； 24VDC
13 分体型 传感器与转换器的距离 一般不超过100m。超过100m时，应特殊订货。
电磁流量计工作原理
|
感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。电磁流量计选型
正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等，都能适应被测流体的性质和流量的要求。
可测量的流体常见介质电导率表
| 液 体 | 电导率（μs/cm） |
| 各 种 酸 | 10×104～801×104 |
| 碱 液 | 8×104 ～30×104 |
| 蒸 馏 水 | 0.01～5 |
| 水及饮料 | 200～800 |
| 啤 酒 | 600～800 |
| 麦 芽 汁 | 500～1000 |
| 牛 奶 | 200～300 |
| 水 果 酱 | 400～1000 |
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都可以选用相应的电磁流量计来测量流量，因此不导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。
传感器口径的确定
流量计使用流速最好在0.1～15m/s范围内，此时流量计口径可选择与用户管道口径一致。当流速低于0.1m/s时，应采用缩管方式提高流速。
一体型或分离型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型：
⑴ 环境温度或流量计转换器表面受辐射温度超过60oC.
⑵ 管道震动较大的场合。
⑶ 会对传感器的铝壳严重腐蚀的场合。
⑷ 现场温度较高或有腐蚀性气体的场合。
⑸ 流量计装在高空或井下等调试不方便的场合。
订货时应注明传感器和转换器之间的距离，一般不能超过100m,转换器为墙挂式安装。
电磁流量计电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验。
| 材 料 | 耐 腐 蚀 性 能 |
含钼不锈钢 (OCr18Ni12Mo2Ti) | 硝酸、温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸 |
哈氏合金C 哈氏合金B (HC HB) | 耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸 |
钛(Ti) | 海水、各种氯化物和次氯酸盐、氯化性酸（包括发烟硝酸）、有机酸、碱 |
钽(Ta) | 除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和＜175oC硫酸 |
铂(Pt) | 各种酸、碱、盐不包括王水 |
衬里材料选择说明
应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。
| 内衬材料 | 名 称 | 符 号 | 性 能 | 最高工作温度 | 适 用 液 体 |
橡 胶 | 氯丁橡胶 | 耐磨性中等，耐一般低浓度的酸碱盐的腐蚀 | ＜80℃ | 自来水、工业用水、海水 | |
聚胺脂橡胶 | 好的耐磨性能，耐酸碱性能较差 | ＜60℃ | 纸浆、矿浆等浆液 | ||
氟 塑 料 | 聚四氟乙烯 | F4或PTFE | 化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀 | ＜180℃ | 腐蚀性强的酸碱盐液体 |
四氟乙烯和六氟丙烯译名：特氟隆FEP | F46或FEP | 化学性能略逊于F4 | 腐蚀性的酸碱盐液体 | ||
塑 料 | 四氟乙烯和乙烯 | F4或ETFE | 化学性能略逊于F4 | 腐蚀性的酸碱盐液体 | |
聚乙烯 | PO | 化学性能稳定 | ＜60℃ | 污水 | |
聚苯硫醚 | PPS | ＜150℃ | 热水 |
流量范围的选择
最大流量和最小流量必须符合下表中的数据。
| 内径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Qmin(m3/h) Qmax(m3/h) | 0.0283 4.24 | 0.0636 9.54 | 0.12 16.96 | 0.176 26.5 | 0.29 43.42 | 0.452 67.85 | 0.7 106.0 | 1.19 179.0 |
内径（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
Qmin(m3/h) Qmax(m3/h) | 1.8 271.0 | 2.28 424.0 | 4.41 662.0 | 6.36 954.0 | 11.3 1690 | 17.6 2650 | 25.4 3810 | 34.6 5190 |
内径（mm） | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
Qmin(m3/h) Qmax(m3/h) | 45.2 6780 | 57.2 8570 | 77.6 10600 | 85.8 12800 | 101.0 15200 | 138.0 20700 | 180.0 27100 | 229.0 34300 |
内径（mm） | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
Qmin(m3/h) Qmax(m3/h) | 282.0 42400 | 342.0 51300 | 407.0 61000 | 554.1 83121 | 732.7 108566 | 916.0 137404 | 1131.0 169635 | 1368.4 205258 |
氯酸铝流量计选型表:
| 型号 | 通径(mm) | 流量范围(m3/h) | 口径(mm) | 口径(mm) | 流量范围(m3/h) |
| XT--LDE15 | DN15 | 0.32-6.36 | XT --LDE/LCD450 | DN450 | 286.13-5722.65 |
| XT --LDE20 | DN20 | 0.57-11.30 | XT --LDE/LCD500 | DN500 | 353.25-7065.00 |
| XT --LDE25 | DN25 | 0.88-17.66 | XT --LDE/LCD600 | DN600 | 508.68-10173.60 |
| XT --LDE32 | DN32 | 1.45-28.94 | XT --LDE/LCD700 | DN700 | 692.37-13847.40 |
| XT --LDE40 | DN40 | 2.26-45.22 | XT --LDE/LCD800 | DN800 | 904.32-18086.40 |
| XT --LDE50 | DN50 | 3.53-70.65 | XT --LDE/LCD900 | DN900 | 1144.53-22890.60 |
| XT --LDE65 | DN65 | 5.97-119.40 | XT --LDE/LCD1000 | DN1000 | 1413.00-28260.00 |
| XT --LDE80 | DN80 | 9.04-180.86 | XT --LDE/LCD1200 | DN1200 | 2034.72-40694.40 |
| XT --LDE100 | DN100 | 14.13-282.60 | XT --LDE/LCD1400 | DN1400 | 2769.48-55389.60 |
| XT --LDE125 | DN125 | 22.08-441.56 | XT --LDE/LCD1600 | DN1600 | 3617.28-72345.60 |
| XT --LDE150 | DN150 | 31.79-635.85 | XT --LDE/LCD1800 | DN1800 | 4578.12-91562.40 |
| XT--LDE/LCD200 | DN200 | 56.52-1130.40 | XT --LDE/LCD2000 | DN2000 | 5652.00-113040.00 |
| XT--LDE/LCD250 | DN250 | 88.31-1766.25 | XT --LDE/LCD2200 | DN2200 | 6838.92-136778.40 |
| XT--LDE/LCD300 | DN300 | 127.17-2543.40 | XT --LDE/LCD2400 | DN2400 | 8138.88-162777.60 |
| XT--LDE/LCD350 | DN350 | 173.09-3461.85 | XT --LDE/LCD2600 | DN2600 | 9551.88-191037.60 |
| XT--LDE/LCD400 | DN400 | 226.08-4521.60 | |||
| 代号 | 电极材料 | ||||
| K1 | 316L | ||||
| K2 | HB | ||||
| K3 | HC | ||||
| K4 | 钛 | ||||
| K5 | 钽 | ||||
| K6 | 铂合金 | ||||
| K7 | 不锈钢涂覆碳化钨 | ||||
| 代号 | 内衬材料 | ||||
| C1 | 聚四氟乙烯F4 | ||||
| C2 | 聚全氟乙丙烯F46 | ||||
| C3 | 聚氟合乙烯FS | ||||
| C4 | 聚录丁橡胶 | ||||
| C5 | 聚氨脂橡胶 | ||||
| 代号 | 功能 | ||||
| E1 | 0.3级 | ||||
| E2 | 0.5级 | ||||
| E3 | 1级 | ||||
| F1 | 4－20Madc,负载≤750Ω | ||||
| F2 | 0-3khz,5v有源，可变脉宽，输出有效频率 | ||||
| F3 | RS485接口 | ||||
| T1 | 常温型 | ||||
| T2 | 高温型 | ||||
| T3 | 超高温型 | ||||
| P1 | 0.6MPa | ||||
| P2 | 1.0MPa | ||||
| P3 | 1.6MPa | ||||
| P4 | 4.0MPa | ||||
| D1 | 220VAC±10％ | ||||
| D2 | 24VDC±10％ | ||||
| J1 | 一体型结构 | ||||
| J2 | 分体型结构 | ||||
| J3 | 防爆一体型结构 | ||||
