它比常规产品（CFL-01U）具有更多功能，并且价格更便宜！
产品简介
详细介绍

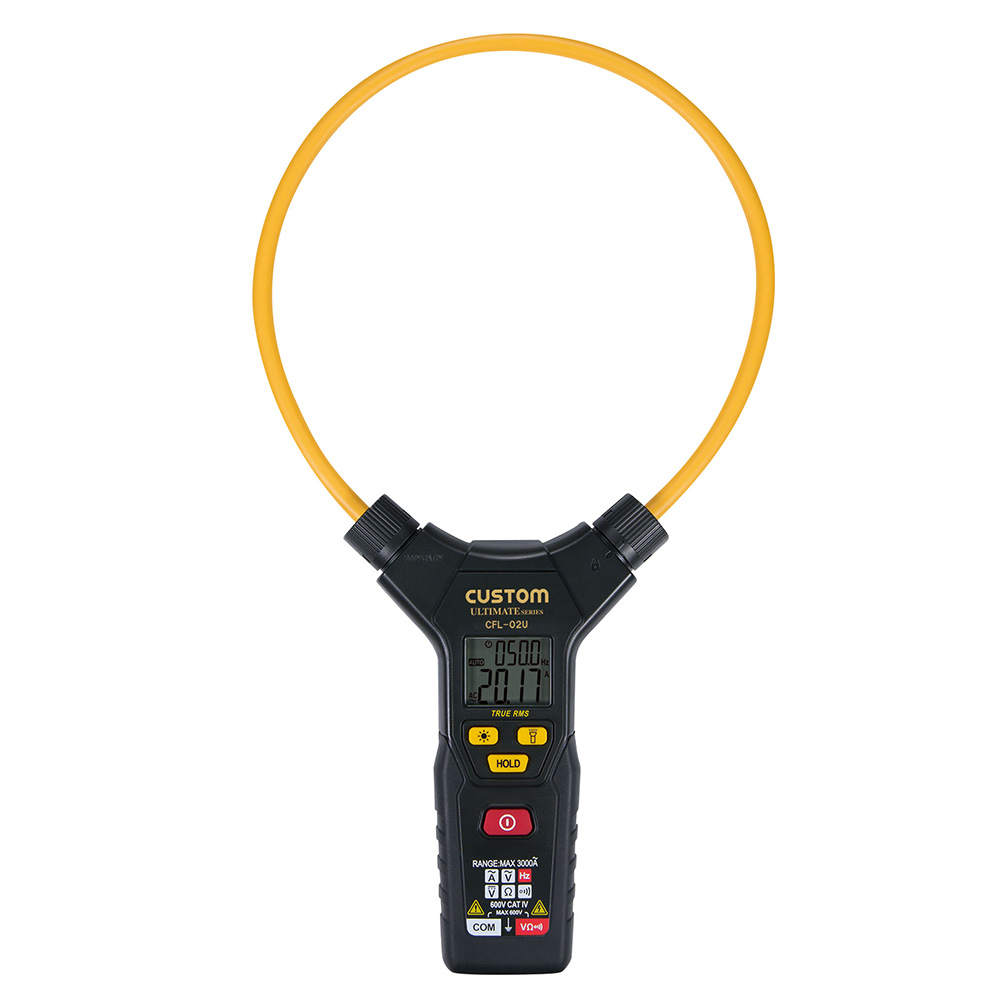

全自动挠性钳形表CFL-02U
产品概要
它比常规产品（CFL-01U）具有更多功能，并且价格更便宜！
- 电缆的形状可以自由更改，从而易于在狭窄的空间中进行测量。
- 真均方根值（TRUE RMS）方法可显示正弦波以外的波形的均方根值。
- 电流和频率可以同时显示在LCD屏幕上。
- 钳型交流电流的测量，是测试仪的作用之一。
- 使用可以牢固握住的手柄样式。
- LCD屏幕上配备了背光灯，即使在黑暗的地方也可以更轻松地检查值。
- 配备LED灯，可明亮地照亮测量对象，并使其易于在黑暗中工作。
- 数据保持功能可让您缓慢检查测量值。
产品详情
使用例
交流电流测量图
您可以通过连接测试导线（随附）来测量电压等。
LED灯功能，明亮地照亮测量对象
配备LCD背光，即使在黑暗的地方也易于看清
*在有被电击危险的区域中穿戴绝缘保护设备。
各部分名称
身体
- ①钳位传感器线圈
- ②LED灯
- ③夹钳传感器连接件
- ④显示
- ⑤背光按钮
- ⑥LED灯按钮
- ⑦保持按钮
- ⑧电源按钮
- ⑨COM输入端子（黑线）
- ⑩VΩ输入端子（红色引线）
显示
- ①电池电量显示
- ②自动模式显示
- ③数据保持显示
- ④直流电压模式
- ⑤交流电压模式
- ⑥主显示
- ⑦单位显示
- ⑧子显示
- ⑨自动关机功能启用显示
▲返回顶部
规格
电气性能
柔性夹
| 范围 | 解析度 | 准确性 | 频率 | |
|---|---|---|---|---|
| ACA | 0.2〜10安 | 0.01安 | ±（读数的2.0％+ 10 dgt） | 40至65 Hz |
| 10〜60安 | 0.01安 | ±（读数的1.5％+ 5 dgt） | ||
| 60〜600安 | 0.1安 | |||
| 600〜3000安 | 1个 | ±（读数的2.0％+ 5 dgt） | ||
| 0.2〜60安 | 0.01安 | ±（读数的2.5％+ 5 dgt） | 65至200 Hz | |
| 60〜600安 | 0.1安 | |||
| 600〜3000安 | 1个 | ±（读数的3.0％+ 5 dgt） | ||
| 0.2〜60安 | 0.01安 | ±（读数的3.0％+ 5 dgt） | 200 Hz至1 kHz | |
| 60〜600安 | 0.1安 | |||
| 600至1000 A | 1个 | |||
| 频率 | 40至1000 Hz | 0.1赫兹 | ±（读数的0.5％+ 2 dgt）3 A或更高 | -- |
*在23±5°C，相对湿度80％或更低的情况下
*精度是在钳位传感器线圈中心测得的值。 保证的精度范围为AC60A范围：0.2至60 A，AC600A范围：60至600 A，AC3000A范围：600至3000 A
由于导体位置而引起的错误
精度在钳位传感器线圈的中心。根据从钳位传感器线圈的中心到非测量导体的中心的距离，将以下数字添加到精度中。
| 距中心的距离 | 准确性之外 | |
|---|---|---|
| 一个 | 半径35毫米（Φ70） | ±0.5％ |
| 乙 | 半径50毫米（Φ100） | ±1.5％ |
| C | 半径60毫米（Φ120） | ±2.0％ |
| d | 半径60 mm（Φ120）以上 | ±5.0％ |
测试器部分
| 范围 | 解析度 | 准确性 | 频率 | |
|---|---|---|---|---|
| 交流电 | 1.0至6 V | 0.001伏 |
| |
| 6至60 V | 0.01伏 | |||
| 60至600 V | 0.1伏 | |||
| 直流电压 | 0.2〜6伏 | 0.001伏 | ±（读数的0.8％+ 3 dgt） | -- |
| 6至60 V | 0.01伏 | |||
| 60至600 V | 0.1伏 | |||
| Ω * 2 | 0至6kΩ | 0.001千欧 | ±（读数的1.2％+ 5 dgt） | -- |
| 6k〜60kΩ | 0.01kΩ | |||
| 60k〜600kΩ | 0.1kΩ | |||
| 600k〜6兆欧 | 0.001兆欧 | |||
| 频率 | 40至1000 Hz | 0.1赫兹 | ±（读数的0.5％+ 2 dgt）1 V或更高 | -- |
| 1k〜10 kHz | 1赫兹 | |||
* 23±5℃，相对湿度80％以下
* 2电阻值0至50Ω：哔声
一般规格
| 检测方式 | 真有效值（TRUE RMS） |
|---|---|
| 显示 | 液晶显示屏，6000个计数 |
| 范围切换 | 汽车 |
| 大测量导体直径 | φ120毫米 |
| 采样 | 约3次/秒 |
| 工作温度和湿度 | 0至+ 40°C，相对湿度80％以下（无冷凝） |
| 储存温度和湿度 | -10至+60℃，相对湿度80％或以下（不包括电池，无凝露） |
| 尺寸 | 约W 178 ×H 324 ×D 30毫米 |
| 重量 | 约198 g（包括电池，不包括测试线） |
| 电源 | AAA电池x 3 |
| 电池寿命 | 长达70小时（使用碱性电池时）* 3 |
| 配件 | 储物箱，说明书，测试线x 1套 |
| 选项 | 测试线：ATL-3N |
| 校对 | 是 |
| 符合标准 | EN61010-1，EN61010-2-032，EN61326-1 CAT III 1000V，CATIV 600V |
| 一月 | 4983621090222 |
