50KV/25KV油浸式试验变压器
故障分析
1、焊接处渗漏油
主要是焊接质量不良，存在虚焊，脱焊，焊缝中存在针孔，砂眼等缺陷，油浸式变压器出厂时因有焊药和油漆覆盖，运行后隐患便暴露出来，另外由于电磁振动会使焊接振裂，造成渗漏。对于已经出现渗漏现象的，首先找出渗漏点，不可遗漏。针对渗漏严重部位可采用扁铲或尖冲子等金属工具将渗漏点铆死，控制渗漏量后将治理表面清理干净，目前多采用高分子复合材料进行固化，固化后即可达到长期治理渗漏的目的。
2、密封件渗漏油
密封不良原因，通常箱沿与箱盖的密封是采用耐油橡胶棒或橡胶垫密封的，如果其接头处处理不好会造成渗漏油故障。有的是用塑料带绑扎，有的直接将两个端头压在一起，由于安装时滚动，接口不能被压牢，起不到密封作用，仍是渗漏油。可用福世蓝材料进行粘接，使接头形成整体，渗漏油现象得到很大的控制；若操作方便，也可以同时将金属壳体进行粘接，达到渗漏治理目的。
3、法兰连接处渗漏油
法兰表面不平，紧固螺栓松动，安装工艺不正确，使螺栓紧固不好，而造成渗漏油。先将松动的螺栓进行紧固后，对法兰实施密封处理，并针对可能渗漏的螺栓也进行处理，达到*治理目的。对松动的螺栓进行紧固，必须严格按照操作工艺进行操作。
4、螺栓或管子螺纹渗漏油
出厂时加工粗糙，密封不良，油浸式变压器密封一段时间后便产生渗漏油故障。采用高分子材料将螺栓进行密封处理，达到治理渗漏的目的。另一种办法是将螺栓（螺母）旋出，表面涂抹福世蓝脱模剂后，再在表面涂抹材料后进行紧固，固化后即可达到治理目的。
5、铸铁件渗漏油
渗漏油主要原因是铸铁件有砂眼及裂纹所致。针对裂纹渗漏，钻止裂孔是消除应力避免延伸的方法。治理时可根据裂纹的情况，在漏点上打入铅丝或用手锤铆死。然后用丙酮将渗漏点清洗干净，用材料进行密封。铸造砂眼则可直接用材料进行密封。
6、散热器渗漏油
散热器的散热管通常是用有缝钢管压扁后经冲压制成在散热管弯曲部分和焊接部分常产生渗漏油，这是因为冲压散热管时，管的外壁受张力，其内壁受压力，存在残余应力所致。将散热器上下平板阀门（蝶阀）关闭，使散热器中油与箱体内油隔断，降低压力及渗漏量。确定渗漏部位后进行适当的表面处理，然后采用福世蓝材料进行密封治理。
7、瓷瓶及玻璃油标渗漏油
50KV/25KV油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的YNGPY系列试验变压器是在YDJ（G）系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频高压下的绝缘强度试验。是高压试验中*的重要设备。
产品结构

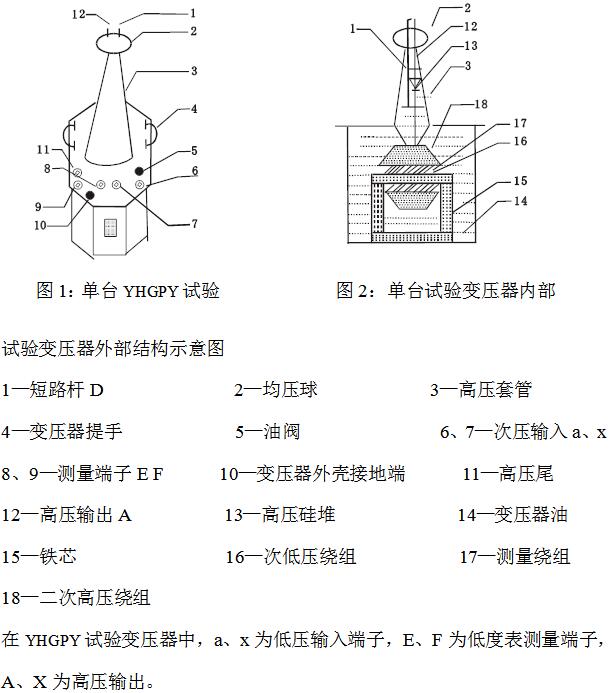

系列高压电机工频交流耐压试验装置采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构，整体外形美观大方。其外部结构图见图1，内部结构见图2。
