产品简介
详细介绍

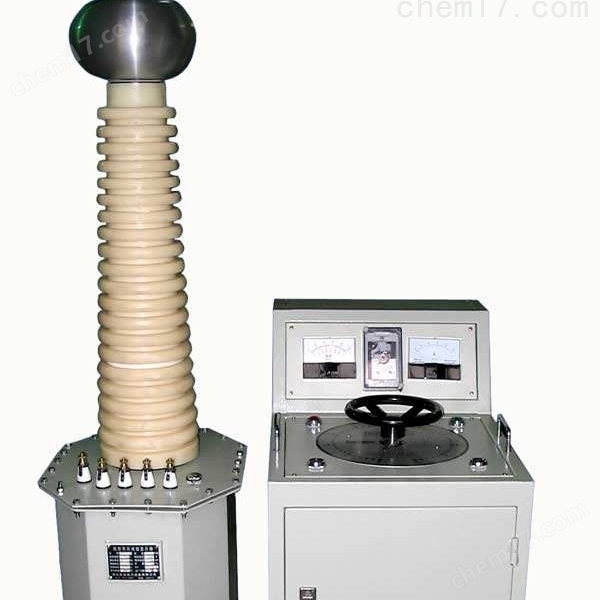

智能型交直流高压试验变压器适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中*的重要设备，也是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备。
交直流高压试验变压器工作原理说明：
交直流高压试验变压器将工频电源输入操作箱，经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出
智能型交直流高压试验变压器使用中的注意事项：
1、试验变压器的外壳以及操作系统的外壳必须可靠接地，试验变压器的高压绕阻的x端（高压尾）以及测量绕组的F端必须可靠接地。
2、接通电源前，操作系统的调压器必须调 到零位后方可接通电源，合闸，开始升压。
3、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕阻的F端以及高压绕组的X端（高压尾）均接本级试验变压器的外壳，第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
4、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
5、使用本产品做高压试验时，除熟悉本说明外，还必须严格执行国家有关标准和操作规程，可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
6、从零开始匀带旋转调压器手轮升压。升压方式有：快速升压法，即20S逐级升压法；慢速升压法，即60S逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压，并密切注意测量仪表的批示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
交直流高压试验变压器 售后服务：
1、若产品在使用过程中存在疑虑，我们保证15分钟内进行电话指导，直至终解决问题。
2、我们保证产品在3年内免费保修、检定和校准，并提供终身维修服务。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。
3、我们保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。
4、用户在使用武汉凯迪正大电气有限公司产品的同时，我公司也为用户提供相关的延伸服务，包括：产品的升级、产品的换购等。
