产品简介
详细介绍
50KVA-50KV/25KV工频交流耐压试验

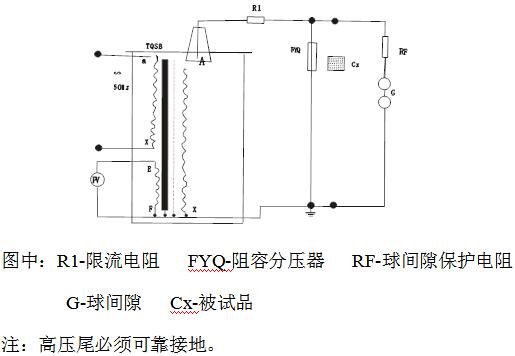

操作系统：
试验变压器的容量选择
标准试验变压器容量Pn的确定公式：Pn=KVn2ωct×10-9。
式中：Pn—标称试验变压器容量（KVA）
Vn—试验变压器的额定输出高压的有效值（KV）
K—安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些，
ct—被试品的电容量（PF）
ω—角频率， 2лf.F-试验电源的频率。
被试设备的电容量ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬挂式绝缘子 几十微法
简单的分级套管 100-1000PF
电压互感器 200-500PF
电压变压器<1000KVA -1000PF
>1000KVA 1000-10000PF
高压电力电缆和油浸纸绝缘 250-300PF/m
气体绝缘 -60PF/m
封闭变电站，SF6气体绝缘 100-10000PF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以下列出不同的Vn所选用的K值供参考。
Vn=50-100KV K=4
Vn=150-300KV K=3
