应用领域 | 环保,地矿,能源,电子/电池,道路/轨道/船舶 |
---|
订货号: 6ES7321-1BH02-0AA0
所属系列 : S7-300 配套模块SM321PLC输出输入模块
附加产品说明: 数字量输入M 321,光电隔离,16DI,24 V DC,20针(轨道安装或与S7装置卡接安装)
昆明西门子PLC模块总经销商
![]() |
参考价 | ¥67 |
订货量 | 1 件 |
更新时间:2019-09-25 10:18:44浏览次数:209
联系我们时请说明是化工仪器网上看到的信息,谢谢!
我公司主要经营西门子:ET200、S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、S7-1500、LOGO系列、电源6EP、7KM测量仪表、DP电缆/DP接头,网线、网线接头、屏6FC、6SN、S120、V20、V90、G120、伺服数控备件、MM系列变频器等等。
上海腾斯工业自动化设备有限公司 苏工
S7-300是模块化PLC,记电源模块,CPU模块,存储卡模块,IO模块,导轨,通信模块,功能模块等客户用S7-300,电源模块,CPU模块,存储卡模块,IO模块,导轨这些都是必要的
西门子S7-400开关量模块功能及参数
O指的是输入和输出,I / O点256的总输入和输出点,一般都没有这么多的机器,可以挂这些扩展模块摊开。 />输入点的开关输入,通常24V DC输入电压。不同的PLC的输入电压为正或负的是不一样的,用24V输入或与外部的电源是使用本机也不同。
西门子S7-400开关量模块功能及参数
O指的是输入和输出,I / O点256的总输入和输出点,一般都没有这么多的机器,可以挂这些扩展模块摊开。 />输入点的开关输入,通常24V DC输入电压。不同的PLC的输入电压为正或负的是不一样的,用24V输入或与外部的电源是使用本机也不同。
西门子S7-400开关量模块功能及参数
O指的是输入和输出,I / O点256的总输入和输出点,一般都没有这么多的机器,可以挂这些扩展模块摊开。 />输入点的开关输入,通常24V DC输入电压。不同的PLC的输入电压为正或负的是不一样的,用24V输入或与外部的电源是使用本机也不同。
设计
S7-400系统的实现可以使用模块化设计,并可以简单地忽略插槽规则。S7-400的突出特点是工作稳定可靠,无需风扇,且其中的信号模块支持热插拔。
S7-400设计简洁,使用灵活,操作极为方便:
模块安装非常简单。
背板总线集成在安装机架中
配有机械部件数码编号,模块更换极为简便。
现场证明可靠的连接。
TOP 连接:
预装配接线配有1至3针接口和螺钉端子或弹簧端子。
规定的安装深度:
所有接口和接头都应该安装在模块和保护盖板的内部。
没有槽位规则。
SIMATIC S7-400
(通过带PROFIBUS DP接口的CPU或PROFIBUS DP CP)
SIMATIC C7
(通过带PROFIBUS DP接口的C7或PROFIBUS DP CP)
SIMATIC S5-115U/H、S5-135U和S5-155U/H,带IM 308
SIMATIC 505
出于性能原因,每条线路上连接的主站不得超过2个。
以下设备可作为从站连接:
ET 200分布式I/O设备
S7-300,通过CP 342-5
CPU 313C-2 DP,CPU 314C-2 DP,CPU 314C-2 PN/DP,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP and CPU 319-3 PN/DP
C7-633/P DP,C7-633 DP,C7-634/P DP,C7-634 DP,C7-626 DP,C7-635,C7-636
现场设备
虽然带有STEP 7的编程器/PC或OP是总线上的主站,但是只使用MPI功能,另外通过PROFIBUS DP也可部分提供OP功能。
通过PROFINET IO进行过程通信
SIMATIC S7-300通过通信处理器或通过配备集成PROFINET接口的CPU连接到PROFINET IO总线系统。通过带有PROFIBUS接口的CPU,可构建一个高速的分布式自动化系统,并且使得操作大大简化。
从用户的角度来看,PROFINET IO上的分布式I/O处理与集中式I/O处理没有区别(相同的组态,编址及编程)。
可将下列设备作为IO控制器进行连接:
SIMATIC S7-300
(使用配备PROFINET接口或PROFINET CP的CPU)
SIMATIC ET 200
(使用配备PROFINET接口的CPU)
SIMATIC S7-400
(使用配备PROFINET接口或PROFINET CP的CPU)
可将下列设备作为IO设备进行连接:
ET 200分布式I/O设备
ET 200S IM151-8 PN/DP CPU,ET 200pro IM154-8 PN/DP CPU
SIMATIC S7-300
(使用配备PROFINET接口或PROFINET CP的CPU)
现场设备
通过AS-Interface进行过程通信
S7-300所配备的通信处理器(CP 342-2)适用于通过AS-Interface总线连接现场设备(AS-Interface从站)。
更多信息,请参见通信处理器。
通过CP或集成接口(点对点)进行数据通信
通过CP 340/CP 341通信处理器或CPU 313C-2 PtP或CPU 314C-2 PtP的集成接口,可经济有效地建立点到点连接。有三种物理传输介质支持不同的通信协议:
20 mA(TTY)(仅CP 340/CP 341)
RS 232C/V.24(仅CP 340/CP 341)
RS 422/RS 485
可以连接以下设备:
SIMATIC S7、SIMATIC S5自动化系统和其他公司的系统
打印机
机器人控制
扫描器,条码阅读器,等
特殊功能块包括在通信功能手册的供货范围之内。
使用多点接口(MPI)进行数据通信
MPI(多点接口)是集成在SIMATIC S7-300 CPU上的通信接口。它可用于简单的网络任务。
MPI可以同时连接多个配有STEP 7的编程器/PC、HMI系统(OP/OS)、S7-300和S7-400。
全局数据:
“全局数据通信”服务可以在联网的CPU间周期性地进行数据交换。一个S7-300 CPU可与多达4个数据包交换数据,每个数据包含有22字节数据,可同时有16个CPU参与数据交换(使用STEP 7 V4.x)。
例如,可以允许一个CPU访问另一个CPU的输入/输出。只可通过MPI接口进行全局数据通信。
内部通信总线(C-bus):
CPU的MPI直接连接到S7-300的C总线。因此,可以通过MPI从编程器直接找到与C总线连接的FM/CP模块的地址。
功能强大的通信技术:
多达32个MPI节点。
使用SIMATIC S7-300/-400的S7基本通信的每个CPU有多个通信接口。
使用编程器/PC、SIMATIC HMI系统和SIMATIC S7-300/400的S7通信的每个CPU有多个通信接口。
数据传输速率187.5 kbit/s或12 Mbit/s
灵活的组态选项:
可靠的组件用于建立MPI通信:PROFIBUS和“分布式I/O”系列的总线电缆、总线连接器和RS 485中继器。使用这些组件,可以根据需求实现设计的化调整。例如,任意两个MPI节点之间可以开启10个中继器,以桥接更大的距离。
通过CP进行数据通信
SIMATIC S7-300通过CP 342和CP 343通信处理器可以连接到PROFIBUS和工业以太网总线系统。
可以连接以下设备:
SIMATIC S7-300
SIMATIC S7-400
SIMATIC S5-115U/H、S5-135U和S5-155U/H
编程器
PC机
SIMATIC HMI人机界面系统
数控装置
机器人控制
工业PC
驱动控制器
其它厂商设备
S7-300F
S7-300F能够以两种I/O设计的方式运行:
ET 200M中的I/O设计:
故障安全数字量/模拟量输入和输出模块用于集中式或分布式应用(Cat.4/SIL3只能与隔离模块一起使用)
ET 200S PROFIsafe中的I/O设计:
故障安全数字量输入和输出模块可用于分布式应用
Functions
S7-300
提供有大量功能,支持用户的S7-300编程、调试和维护等工作。
高速执行指令:
指令执行时间可达0.01μs,为中低端性能设备开创了全新的应用方案。
浮点数运算:
可以率地使用浮点运算甚至复数运算功能。
用户友好的参数赋值:
仅需一个带有统一操作界面的软件工具,就可以完成所有模块的参数化工作。这降低了入职门槛和培训费用。
人机界面(HMI):
S7-300的操作系统已经集成了用户友好的人机界面服务。这些功能不再需要成本高昂的编程工作:SIMATIC HMI系统向SIMATIC S7-300请求过程数据,S7-300在期望的更新时间完成这些数据的传输工作。SIMATIC S7-300的操作系统可以自主地完成传输过程。并且*使用相同的符号和数据库。
西门子S7-400开关量模块功能及参数
诊断功能:CPU的智能诊断系统持续不断地检测系统的功能、记录故障信息和特定的系统事件(例如,时间错误、模块故障等)。采用环境缓冲区记录事件信息,并带有时间截,以利于今后的故障排除。
口令保护:
使用密码保护功能、可靠地保护用户信息,以防受到非*复制与更改。
SIMATIC S7-300符合的国家标准和标准有:
DIN
UL认证
CSA认证
FM class 1 div.2;组别:A、B、C和D(温度组别:T4(≤135°C))
ATEX认证
澳大利亚标志
以下船级社资格认证
美国船级社
法国船级社
挪威船级社
德国船级社
英国劳氏船级社
日本船级社(NK)
抗震
通讯
SIMATIC S7-300的CPU支持以下通信类型:
过程通讯:
对于通过总线(AS-接口、PROFIBUS DP或者PROFINET)实现循环寻址的I/O模块(互换过程图像)。从循环执行层调用过程通讯。
数据通讯:
用于自动化系统间或多个自动化系统与HMI之间的数据交换。数据通信循环地进行,也可以基于事件驱动通过块由用户程序发起。
STEP 7的操作界面极为友好,显著地简化了用户的通信功能组态工作。
数据通讯
SIMATIC S7-300拥有不同的数据通信机制:
使用MPI,通过全局数据通信,实现联网CPU之间的数据包循环交换。
借助通信功能,与其它伙伴完成事件驱动型通信。网络连接通过MPI、PROFIBUS或PROFINET实现。
全局数据
借助“全局数据通信”服务,联网CPU彼此之间可以循环地交换数据(可达8 GD数据包,每周期22个字节)。据此,可以实现,例如,某个CPU访问另一个CPU的数据、位存储单元和过程图像等信息。只能通过MPI进行全局数据交换。组态通过STEP 7的GD表完成。
1、说起S7-300系列I/O模块,特别是ET200M结构SM331-7KB02/-7KF02等AI模块,相信很多人都遇见过共模干扰电压(Ucm)超限出现上/下溢出,而不能正产使用;特别是4线制仪表或传感器信号易出现这种故障现象。1.模块到手之后,要注意是几组几通道,比如7KF02是4组8通道。那么每两个通道为一组,他们的测量信号应该*,在设置量程卡的时候ABCD模式对应电阻,电压,电流4线制,电流2线制4种模式,每一组用一个量程卡,那么这一组的两个通道就应该使用同一种类型的信号接入(其实一个模块都使用*的信号类型)。记得还要在软件上组态硬件的时候选择模块的测量类型哦,亲。
以下2、3、4说说接线的问题,新手常常犯错哦。手册?新手说看不懂。手册确实有点罗嗦……
2.在使用两线制仪表的时候,是模拟量模块对仪表供电。对的,就是信号和电源共线,所以是两根线啊。既然是模块供电给仪表,那么他们的电源就是同一个电源。这个时候不需要将M-与Mana相连,为什么?一个电源,基准电位是一样的啊。
3.如果使用四线制仪表的时候,仪表会有单独的供电,不需要模块给电,那就是4条线,电源两条、信号两条,四线制啊。这个时候如果仪表的电源和模块的电源是同一个电源(基准点位*)那么也不需要连接M-到Mana。如果不是那就需要连接了,因为电位参考不一样啊。如果我这样说,都没明白的话,举个例,DC24V的电源不接地的,你站在绝缘板上,抓抓24V的正负极,没有啥感觉吧。但是如果电源依然不接地,你站在一个接地良好的地方摸摸电源正极,有可能你就疼了,喊妈妈了。为什么?参考电位不*哈。
4.再强调个东西,如果模块不是电隔离的,记得要将模块的Mana端子接到CPU或者是IM模块的M端哦。同理要参考电位*嘛。
2、为应对这种共模干扰电压(Ucm)现象,相信大家都是外加AI信号隔离模块解决。但这种方案同时也增加了硬件成本开销、控制柜体布局容量、硬件安装调试时间,以及设备故障点等诸多问题。
3、当然,一些系统集成商将增加AI信号隔离模块的方案,作为项目成本开销并向用户追加投入费用的依据。
4、*,在SIENENS的S7-300系列4~20mADC测量范围手册说明书里,有很大篇幅讲解关于2线或
4线制仪表、隔离与非隔离模块、I/U/RTD/TC等信号抑制共模干扰电压(Ucm)接线的*方案。
5、简单的说,SIENENS的S7-300系列4~20mADC测量范围手册说明书中,对抑制共模干扰电压(Ucm)接线的处理方法如下:
(1)每个通道的M-输入端必须连接到模块地。
(2)Mana端也必须接地。
(3)再将Mana端与每个通道的M-输入端短接线。
(4)将未用到的COMP+端接地。
6、个人在现场遇见过几次这种干扰现象,都以SIENENS*的接线方案处理好,并且还按此方案成功指导过其他同事类似的问题处理。
西门子S7-400开关量模块功能及参数
关于S7-300系列I/O模块抑制共模干扰电压(Ucm)信号接线*方案的图示整理如下:我想说说数字量输出模块:在我平时S7-300、ET200M项目的设计、实施中,经常采用的数字量输出模块是DO32 24V/0.5A(6ES7 322-1BL00-0AA0),32个输出点,属于安全电压等级的模块;此模块输出属于晶体管类型,具有快速响应的特征;可以看出此模块输出驱动能力较小,理论上触点容量只有24x0.5=12VA;一般在输出驱动类似指示灯之类的较小负载时,会直接去驱动;在驱动较大负载时,会采用加中间继电器的形式,中间继电器一般选择带续流二极管的中间继电器(也可以在中间继电器线圈A1、A2反向并联一个二极管),这样中间继电器在失电时,可以快速释放线圈产生的反向电势,防止反向电势窜入模块或者控制回路中,既保护了模块内的晶体管,又消除了一些杂波的干扰!

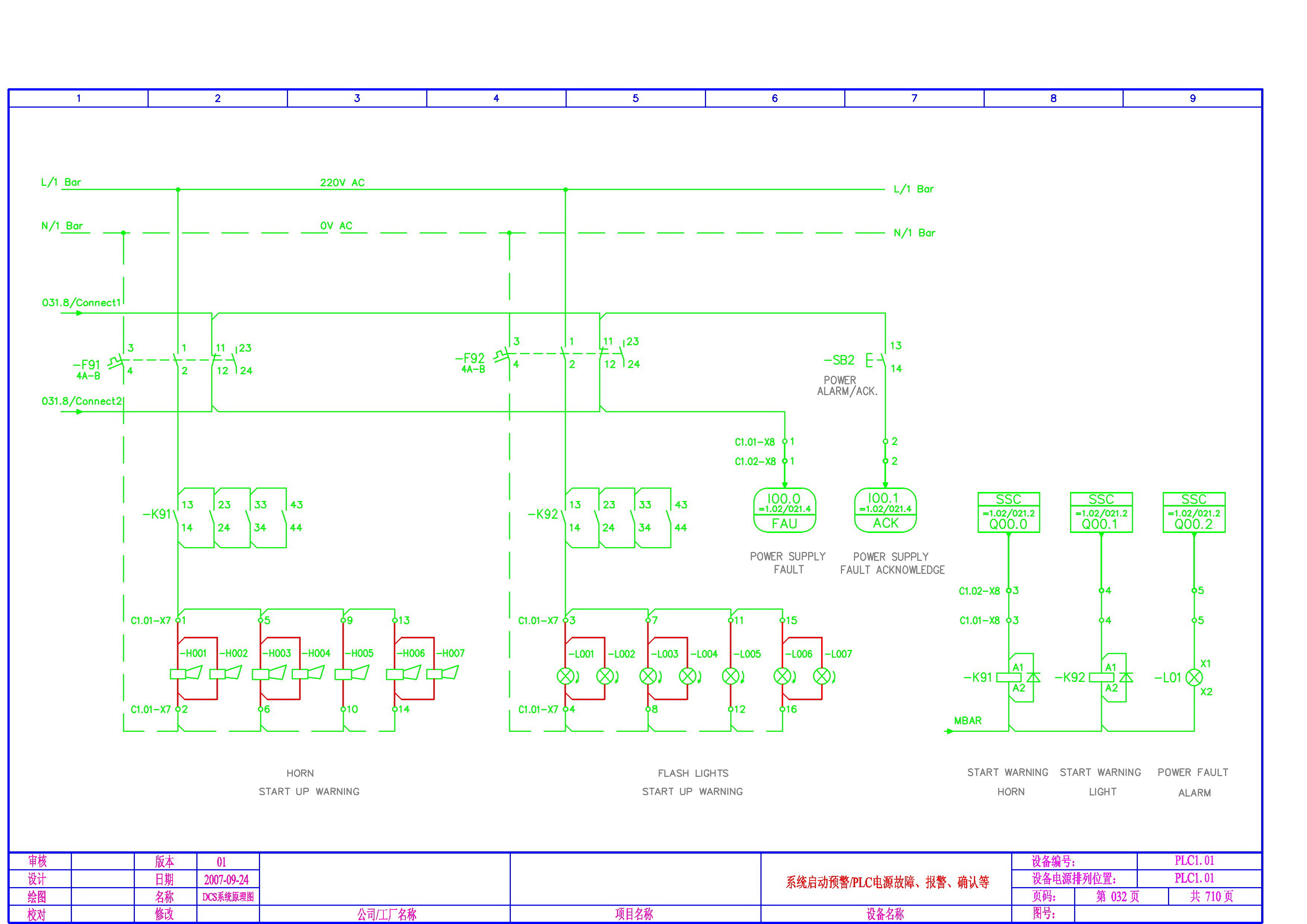

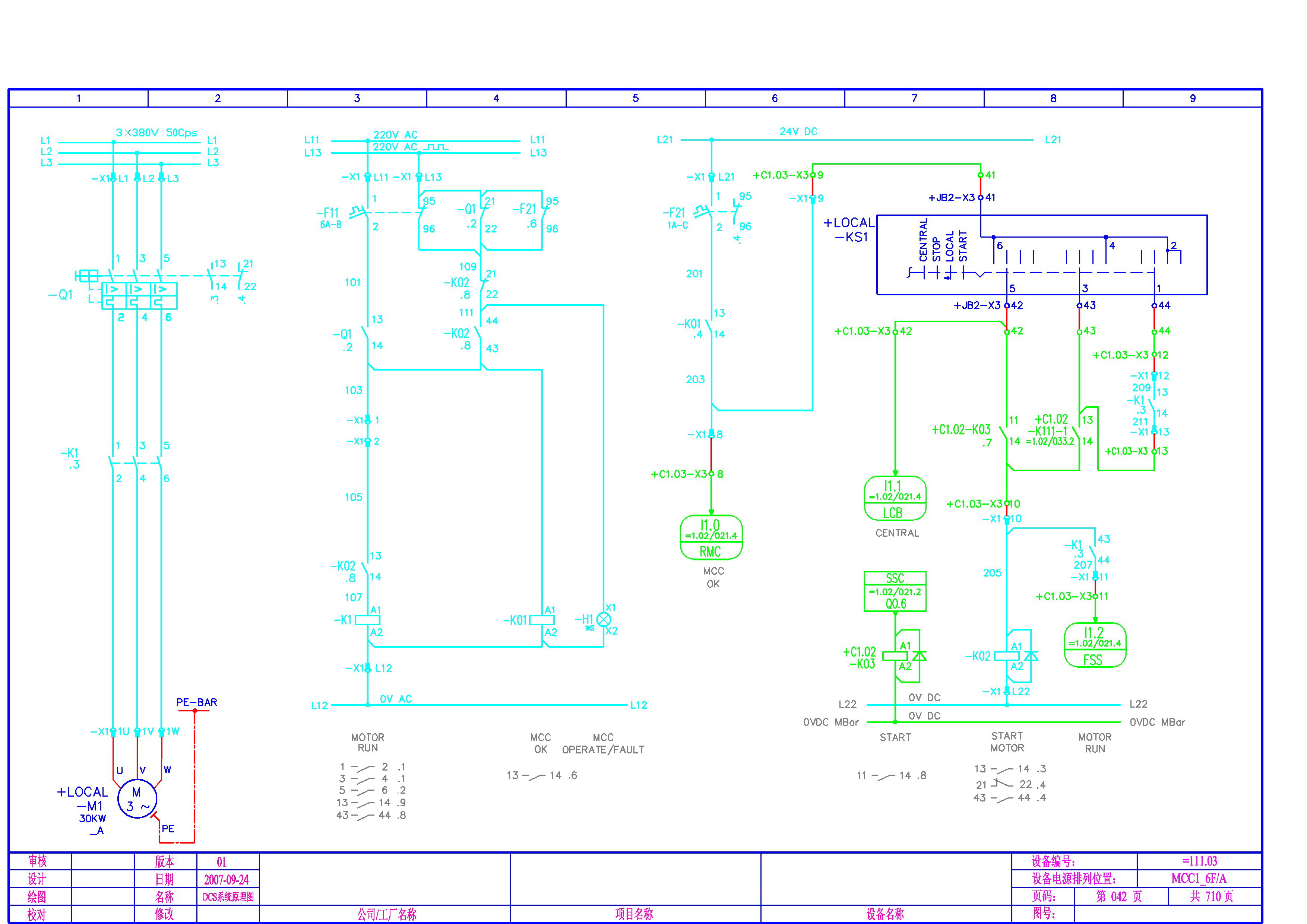

提供几张我平时S7-300、ET200M项目的设计、实施中,DO模块及输出驱动的参考贴图:

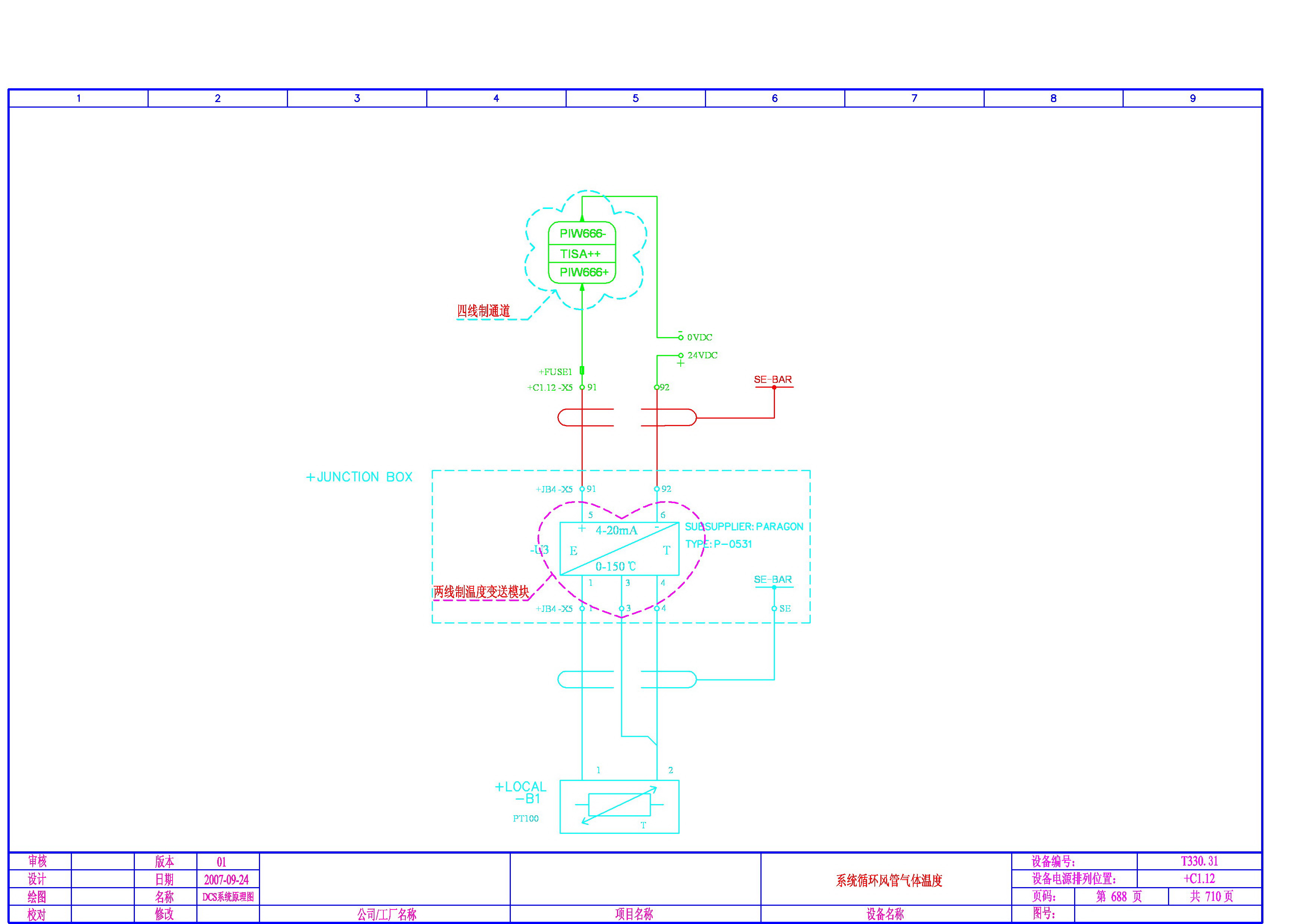

在项目现场施工中,工艺上的变化,有些是想象不到。造成了电气和自动化方面也需要做相应的增加或者修改。在一项目中,系统已经试生产了,可工艺需要增加一个温度测点,查了一下PLC的备用模拟量通道,都是四线制4-20mA的备用通道,可是只有2线制的温度变送模块了。不允许停机,急人啊!还好,以前测试过两线制变送器和四线制通道的接法,刚好用上了,在这里和大家分享一下,见下图(仅供参考)
关于FM350-1模块,挂在远程io上,由于远程io出现问题,比如瞬间掉站,又马上恢复。
这是编码器的值就变成0了。
引申出一个问题,如果增量型的编码器当值编码器用的时候,必须保证远程io站的断电顺序要晚于plc的断电顺序,否则就会出现plc上点没有将断电前fm350-1的数保持住,而是保持了0这个数值。
不知道有没有人遇到过这种情况,也算是经验的分享吧。
1、关于SM331 AI 8×12Bit(即6ES7 331-7KF02-0AB0)是S7-300中常用的AI模块之一。这类模块在电流型AI输入时,可按传感器的两线制或四线制要求,进行通道软件设置使用。
2、当设置为两线制并正确设置好模块侧面的卡件时,AI通道的两个接线端就有约24VDC电压输出,用于两线制传感器的外部配电。
3、但现实的使用中却经常出现烧坏两线制配电的通道故障,特别是在设备安装调试期间易发生此类现象!
4、原因是设备安装调试期间,现场施工凌乱,安装人员将缆线敷设至传感器安装位置后,由于传感器未安装,或踩踏拉扯,或直接裸露等原因造成接线脱落。此时,中控调试人员将模块送电,如果带电裸露的导线接地或相互短接,那可就出现悲剧了!
5、所以我们通常在设备安装调试期间,为安全起见,将此类AI模块通道先设置和调整为四线制方式。
6、待确认要调试该AI通道时,先仔细检查外部传感器接线,再设置和调整为两线制方式后送电。
7、不知大家对待此类模块出现的此类问题,还有何好的处理方法?
等电位连接的S7-300安装:
昆明西门子PLC模块总经销商当使用接地参考电位组态 S7-300 时,所有干扰电流都将对接地导线/地放电。 300上的“接地滑块”
昆明西门子PLC模块总经销商用于此目的。但在实际安装过程中,如果“地”的质量不够好,等电位连接做反而会产生干扰。
