检测六氟化硫气体回收装置

产品功能：

苏霍生产的SF6气体回收装置主要功能件有压缩机、真空泵、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表控制、电气控制以及结构件，框架面板、走轮和贮罐等。

产品概述：

SF6sf6检测六氟化硫气体回收装置

是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用SF6开关电器及GIS组合电器等。

该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成，具有如下主要功能：

SF6sf6检测六氟化硫气体回收装置

1、对装置本机以及电器设备抽真空和真空度的测量；

2、对电器设备中的气体进行回收；

3、对回收和回充的SF6气体进行干燥、净化处理；

4、对SF6电器进行充气；

5、对电器中SF6气体进行压缩贮存。

1、设计功能齐全，结构合理。

2、压缩系统：采用SF6耐氟封闭高压压缩机，无泄漏。

3、抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。

4、净化系统采用公司原理过滤器，过滤器采用电加热及内装高效吸附剂，提纯净化效果更显著 (无需频繁更换吸附剂)。

5、装置电气系统三相电源自动确认、断相自动保护。

6、装置控制系统采用新技术的SF6阀门,真空压力两不漏。

7、贮存系统按用户要求配置80-200L贮液罐。

8、设备采用移动式。

主要技术性能指标：

1、形式：移动式、风冷式

2、工作原理

1）使用压缩机高压冷凝液化SF6气体。

2）热交换器辅助气体回收和回充

3）充气时经缓冲?气体充入

3、主要性能及技术参数

1）装置极限真空度≤133Pa（特别要求可≤5Pa）

2）装置抽真空速率55m3/h

3）装置充气初压力＜133Pa（用户要求自定）

4）装置充气终压力≤0.8M Pa

5）装置充气速率＞6m3／h

6）装置回收初压力≤0.8M Pa

7）装置回收终压力＜1K Pa（标准为≤0.05MP或更高级≤10×133Pa）

8）装置回收压缩机速率14.7m3／h

9）装置年泄漏率＜1%

10）装置贮罐设计压力4.0M Pa（特别需求可定制）

11）贮罐容积200L（200Kg）

12）贮存方式：常温液态

13）噪声≤75dB声压级

14）干燥过滤再生方式：真空再生加热活化处理

15）电源：交流三相380V±10%、50Hz

16）装置总功率＜XXKW

17）装置重量：400kg

18）经一次回收后气体湿度为80PPM（50kg为一次处理）

19）油份控制：＜8PPM，尘埃控制：粒径＜1UM（微米）

20）装置连续运行＞1000小时，累积*运行＞5000小时

SF6气体回收装置系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。

另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。

系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。

系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

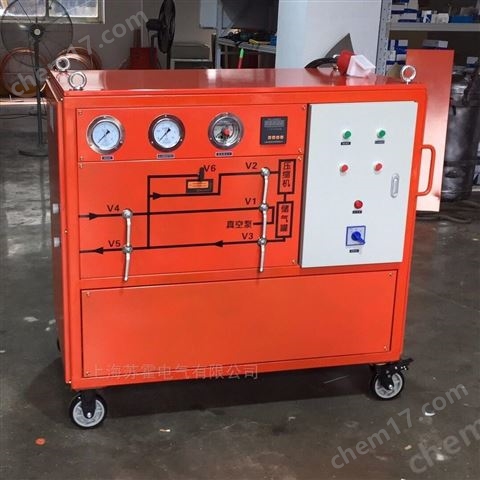

总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。

电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。

系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。

另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。

系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。

SF6气体回收装置的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。

电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。
