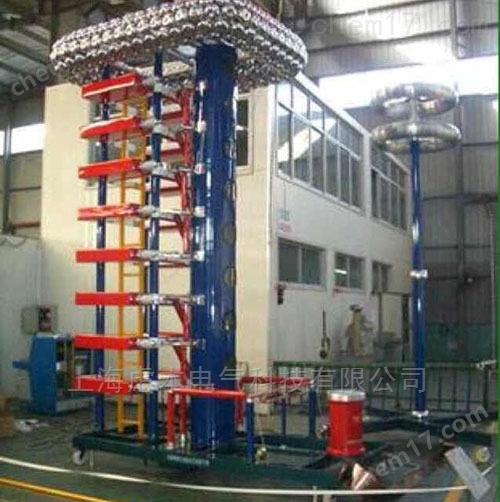

400KV冲击电压发生器原理工作过程
雷电波冲击电流发生器是一种产生模拟雷电流波形的冲击电流发生器。其工作过程是：先由变压器经硅堆向电容器组充电，当充电电压达预定值时，火花间隙被触发，电容经回路总电感和总电阻放电。当电阻大于或等于临界阻尼值时，在回路中产生单向的冲击电流波。当电阻小于临界阻尼值时，则产生振荡冲击电流波。冲击电流幅值的大小与回路参数有关，在相同的电容值与充电电压时，电感值越小，电流幅值就越大。为了获得尽可能大的电流，通常要选用电感值小的脉冲电容器，并在布置主电容器时连接线的总长度应尽可能短，使回路总电感值尽可能减小。
额定参数值
额定标称电压：±400kV
额定级电压：±100kV
额定能量：10kJ
冲击总电容：0.25μF
总级数：4级
额定级电容量：0.5μF
使用条件
海拔高度：≤1000m
环境温度：-25℃～+45℃
相对湿度：≤90%（20℃时）
*大日温差：≤25℃
抗地震能力：≤8级烈度
安装地点：户内
电源电压的波形为实际正弦波
波形畸变率<3%
设有一可靠接地点，接地电阻＜0.5Ω
400KV冲击电压发生器原理应用
冲击电流发生器广泛应用于电力系统，邮电部门及铁道部门，用来检查电气设备耐受实际雷电流(有8/ 20、4/ 10、2/ 2000μs等波形)的能力，国内冲击电流试验多为人工操作控制，以1995年我国避雷器产值3亿元估算，年需试验阀片数量达数百万片，邮电系统中需用大量防雷放电管(一个中型配线架厂即需100万只以上)，其检测试验要求对每一抽样试品连续放电500次以上，两次放电间隔3分钟，其人工劳动强度和工时ji大。因此，将单片机技术与冲击电流发生器技术结合起来，对实现试验过程自动化，减小试验装置的体积，降低成本，减轻操作者劳动强度，提高经济效益都会有明显的效果。
等值电路
冲击电压发生器动作时的等值电路如图2所示。图中C1为主电容，又称冲击电容，它相当于各级串联后的总电容,即;C2为负荷电容,即C2=C0，它包括调波电容、试品电容、测量设备（分压器）电容及联线等寄生电容;G 代表控制放电的球隙;Rf和Rt分别为波头电阻和波尾电阻,它们相当于各级rf和rt的总和，即Rf=nrf，Rt=nrt；U1为充电电压,它相当于各级串联后的总电压，即U1=nV；U2为输出电压,即所需的冲击电压。此等值电路相当于单级冲击电压发生器的电路。根据电路分析，输出电压U2(t)为一双指数函数
τ1>>τ2
参考此分析解，并根据实际经验，冲击电压波形参数可按下式作近似估计：波前时间
半峰值时间
T2≈0.69Rt(C1+C2)
