GA41H、A51H单杠杆安全阀GA41H、A51H型单杠杆安全阀介质可为蒸汽、空气。单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许zui高值.GA41H、A51H型安全阀除杠杆(材料为碳钢)，重锤(材料为铸铁)，其余材料均和A41H-16C型弹簧式安全阀相同。
零部件材料：
序号 | 零件名称 | 材料 |
1 | 阀座 | WCB |
2 | 阀瓣 | 2Cr13 |
3 | 重锤 | 铸铁 |
4 | 阀体 | 碳钢/铬钼钢 |
5 | 阀杆 | 2Cr13 |
6 | 杠杆 | 碳钢 |
7 | 导向套 | 不锈钢
|

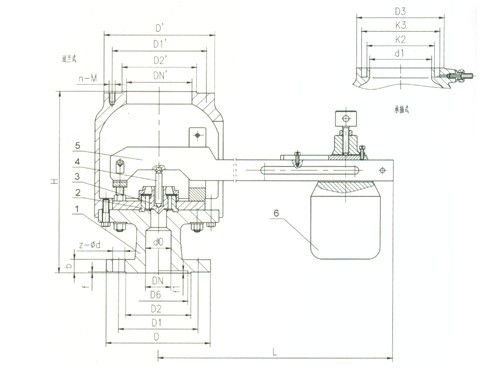

外形尺寸表：
公称压力 | 公称通径 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-ød | DN' | D1 | K1 | g2 | b1 | f' | z-ød1 | ||
1.6 Mpa | 25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-2 | |
上海众野阀门是一家专业生产各类高低压阀门生产商，主要有：水力控制阀、波纹管截止阀、蒸汽减压阀、三通球阀、四通球阀、水用减压阀、安全阀、Y型过滤器、篮式过滤器、汽水分离器等产品。如需选型，请把口径、压力、介质、材质等参数报给我们，我们由工程师为您选型，我们以优质的服务换来客户zui真诚的回顾。
