圣阳蓄电池GFM-1000C 2V1000AH型号规格

要提高整个数据中心供电系统的能效，我们必须重新来科学地审视数据中心IT负载，挖掘IT负载对输入电源供电品质的真实需求。

当前IT负载内部的输入电源模块基本采用两种标准制式，即ATX制式和SSI制式。这两种制式电源的主电路如图1所示。

（a）ATX标准

（b）SSI标准

分析这一电源的工作原理可以看出，无论是ATX还是SSI电源，输入的220V交流电进入IT负载内部后，都必须经四级变换，后转换成稳定的12V、5V、3.3V的直流电压，提供给IT负载内部的CPU、内存、存储设备、网络通信芯片等"真正的IT负载"使用。这四级变换分别为：

1. 输入滤波级：噪声抑制与滤波，对输入交流电进行必要的滤波；

2. 变换级，桥式整流器，将稳定或不稳定的220V交流电变为约200~300V的直流电；

3. 第二变换级：高频逆变器，将经滤波的直流电经高频开关PWM调制转换成精度非常高的稳压稳频交流电。不同的电源，这一交流电频率通常会在50KHZ到250KHZ之间选定，随着电源技术的进步和功率器件的发展，这一频率将来可能高达1MHZ；

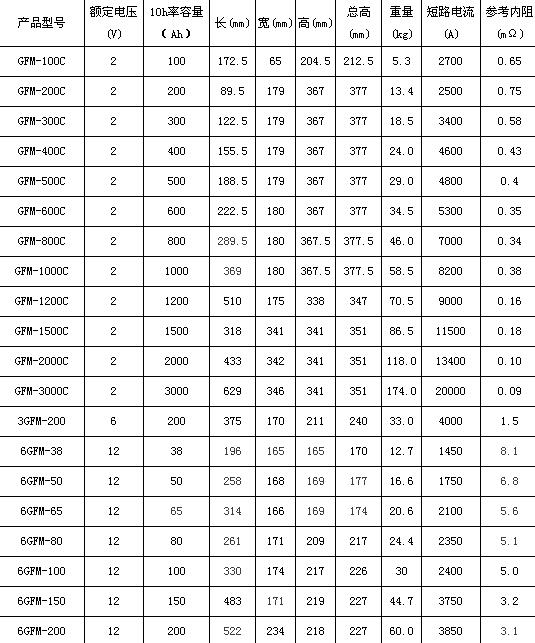

圣阳蓄电池GFMD-1000C 2V1000AH尺寸及规格

4. 第三变换级：高频隔离变压器，将高频交流电降压并隔离；

5. 第四变换级及输出滤波级：高频整流器及输出滤波，将稳定的高频交流电转换成恒定的直流12V（或5V、3.3V）输出。

从这四级的变换过程可以看出，IT电源自身具有非常高的对电网*的净化、隔离功能及对电压、频率波动的稳压功能，而且一般服务器负载对输入交流电源电压、频率窗口的适应性非常宽。以HP Proliant DL380服务器为例，其输入电压范围为AC 100~240V，频率输入范围为50~60HZ；Sun Fire V100服务器的输入电压范围为AC 90~264V，频率输入范围为47~63HZ.与UPS相比，其对市电电压与频率的适应能力不亚于绝大部分的UPS电源，甚至优于UPS电源。

由此，我们可以得出如下结论：IT负载*允许在一定范围内波动的输入交流电源。这一结论也与 IEEE给出的计算机对电能质量要求的

圣阳蓄电池GFM-1000C 2V1000AH型号规格

当前数据机房UPS系统的工作模式为双变换在线工作模式，本来的目的是通过"AC-DC和DC-AC的双变换"给IT负载提供稳定的净化电源。但是在这一模式下，UPS的效率很低，通常满载工作效率仅90~95%（视UPS结构的不同），如果对于当前数据机房普遍采用的2N电源系统架构，其正常工作的大负载率仅为40%左右，在这一负载率下，UPS的工作效率也相应降低，通常约为85~94%左右，这导致了能源的极大浪费并降低了整个数据中心的PUE指标。

根据上一节的分析，IT负载自身的输入电源具有"AC-DC、DC-AC、AC-AC和AC-DC的四个变换级"，而且其变换的频率是当前所有UPS的开关变换频率的10~20倍以上，因此其变换输出的精度也几乎是UPS的10～20倍，而且IT电源自身也允许输入交流电源在一定范围内波动，可见在绝大部分的工作时间内，UPS的双变换对于IT负载来说是*没有必要的多余重复，这就如同一个十岁的孩子不再需要预先嚼细的食物一样。其次，从数据中心机房的输入供电系统看，通常都配置了的大容量10KV/380V隔离变压器、补偿电容柜、防雷防浪涌抑制器等，其输入市电的品质也得到了较好的保证。笔者曾对某企业数据中心的输入市电进行了长达三个月的电能质量检测，测量结果看出市电的电能质量是非常优秀的，其电压纯净度、稳定度，频率稳定度及其它*、瞬时电压畸变等的数据甚至优于UPS供电输出。

所以，在这样的市电及IT负载电源背景下，为了进一步提高节能水平，考虑对数据中心机房UPS供电系统引入效率高达99%的绿色休眠技术，并依据输入市电的品质设置自动分级运行模式，直接用IT负载内部电源的"高精度四变换"代替UPS电源的"双变换"，消除多余的"重复变换"，是*可行和必要的。

三、UPS绿色休眠在线模式的原理
