G130功率单元

功率单元通过 DRIVE-CliQ 口与 CU320 控制单元进行通讯。功率单元的供货范围内已包含所需的 DRIVE-CLiQ 电缆。

功率单元包括：
• 6 脉冲晶闸管全控整流桥
• 电压源直流环节电容器
• 基于IGBT 器件的逆变桥
• 相关的触发和监控电路
• 直流回路预充电电路
• 风扇的电源和控制回路

硬件组成
功率单元上的标准接口：
• 输入电源连接端子
• 输出电机连接端子
• 制动斩波器的连接端子
• dv/dt +VPL 滤波器的连接端子
• 紧凑型dv/dt + VPL 滤波器的连接端子；
• 外部 24V 电源的连接端子
• 3 个 DRIVE-CLiQ 插口
• 用于下述部件供电的 24V 输出（更大 2.5 A）
- CU320-2 控制单元（控制模板）
- AOP30 操作面板
- 附加 DRIVE-CliQ 组件
• 1 路温度传感器输入端子（KTY84-130,PTC 或 PT100）
• PE（保护接地）连接
功率范围：
380 ... 480 V 3 AC 110—560KW
500 ... 600 V 3 AC 110—560KW
660 ... 690 V 3 AC 75---800KW

集成
功率单元通过 DRIVE-CliQ 口与 CU320 控制单元进行通讯。功率单元的供货范围内已包含所需的 DRIVE-CLiQ 电缆。用于连接其它带DRIVE-CLiQ 设备的DRIVE-CLiQ 电缆可预制订购，并可根据需要定制。

控制单元套件

控制单元套件

变频装置的通讯、开环和闭环控制功能可以由 CU320-2 DP 控制单元来执行。

产品详情

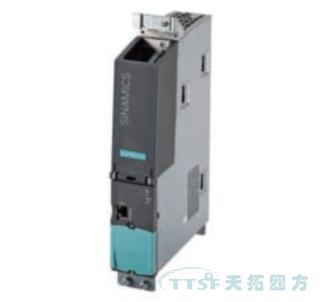

控制单元套件 CU320-2 DP

变频装置的通讯、开环和闭环控制功能可以由 CU320-2 DP 控制单元来执行。

由 CU320-2 DP 和安装在 CompactFlash 卡上的驱动软件组成了一套控制单元，并提供相应的接口。CompactFlash 卡插到 CU320-2DP 插槽中，可以快速更换。

硬件组成

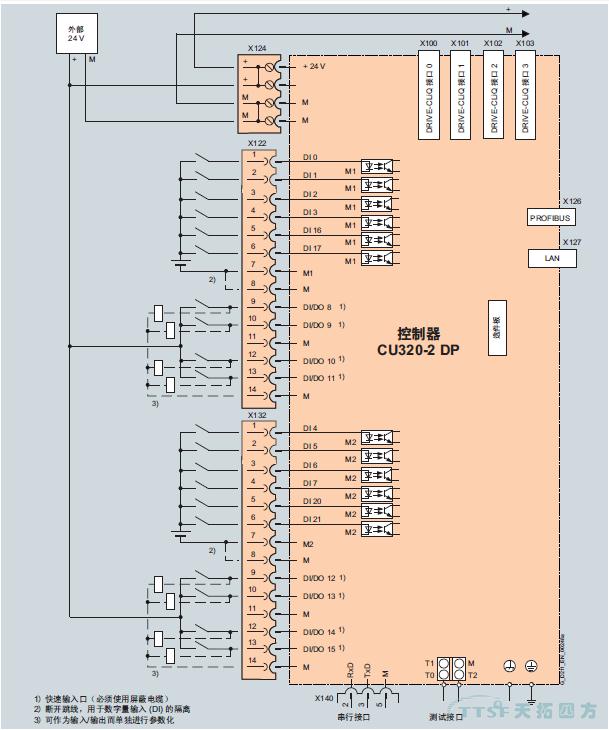

CU320-2 DP 控制单元标配的接口：
• 4 个 DRIVE-CLiQ 口可用于与带 DRIVE-CLiQ 口的设备进行通讯，例如，功率单元、传感器接口模块、端子扩展模块
• 1 个采用 PROFIdrive 协议的 PROFIBUS 接口
• 12 路可参数化数字量输入（浮地式）
• 8 路可参数化双向数字量输入/ 数字量输出（非浮地式）
• 1 个 RS232 串行接口
• 1 个用于 BOP20 基本操作面板的接口
• 1 个 CompactFlash 卡插槽，该卡中存储了固件和参数
• 1 个插槽，用于安装选件模块，实现接口扩展
• 2 个旋转编码开关，用于手动设置 PROFIBUS 地址
• 1 个以太网接口，用于调试和诊断
• 3 路测试插孔和一个接地参考，用于调试
• 1 个 24V DC 电源端子
• 1 个 PE （保护用地线）连接
• 1 个接地连接
在 CU320-2 DP 控制单元上，还有一个屏蔽层连接板。
选件插槽用于接口扩展，例如，附加的端子扩展板。

CU320-2 DP 控制单元的状态通过多色 LED 来显示。

集成
CU320-2 DP 控制单元通过 DRIVE-CLiQ 与其他部件进行通讯。用于连接 CU320-2 DP 和 SINAMICS G130 变频器的 DRIVE-CLiQ 电缆包含在功率单元的供货范围内。
CU320-2 DP 控制单元是通过 PROFIBUS 以PROFIdrive 协议与上位控制系统通讯的。

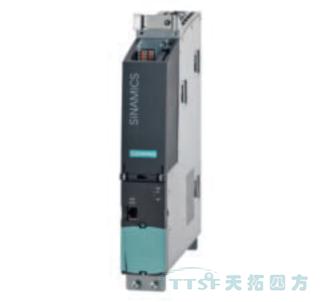

控制单元套件 CU320-2 PN (PROFINET)

变频装置的通讯、开环和闭环控制功能也可由 CU320-2 PN 控制单元中执行。由 CU320-2 PN 和安装在 CompactFlash 卡上的驱动软件组成一套控制单元, 并提供相应的接口。CompactFlash 卡插入到 CU320-2PN 插槽中，可以快速更换。

设计

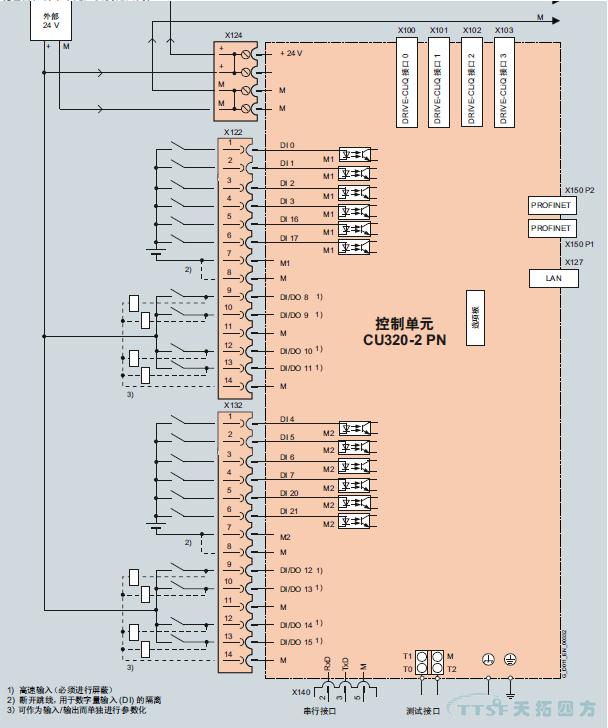

控制单元 CU320-2 PN 标配有下列接口：
• 4 个 DRIVE-CLiQ 接口，可实现与其它 DRIVE-CLiQ 设备的通讯，例如变频装置或端子扩展模块
• 2 个采用 PROFIdrive 协议的 PROFIBUS 接口
• 12 路可参数化数字量输入（浮地式）
• 8 路可参数化双向数字量输入/ 输出（非浮地式）
• 1 个 RS232 串行接口
• 1 个用于 BOP20 基本操作面板的接口
• 1 个 CompactFlash 卡插槽，该卡中存储了固件和参数
• 1个插槽，用于安装选件模块，实现接口扩展
• 1 个以太网接口，用于调试和诊断
• 3 路测试插孔和一个接地参考，用于调试；
• 1 个 24 V DC 电源端子
• 1 个 PE （保护用地线）连接
• 1 个接地连接
选件模块的信号电缆屏蔽的屏蔽接口位于控制单元CU320-2 PN 上。
可用的选件插槽用于扩展接口，例如加入附加端子。

CU320-2 PN 控制单元的状态通过多色 LED 来显示。

集成
CU320-2 PN 控制单元通过 DRIVE-CLiQ 与连接到其上的部件进行通讯。用于连接 CU320-2 PN 和 SINAMICS G130 变频器的DRIVE-CLiQ 电缆包含在功率单元的供货范围内。
CU320-2 PN 控制单元是通过 CU320-2 PN 和 PROFIdrive 协议与上位控制系统通讯的。
