SINAMICS G130

SINAMICS G130 变频器是一款变频装置，可以非常灵活地与相关选件组合，集成到客户机柜中或直接集成到机器设备内。

SINAMICS G130 变频器是一款变频装置，可以非常灵活地与相关选件组合，集成到客户机柜中或直接集成到机器设备内。

SINAMICS G130 变频器的电压和功率范围：

通过丰富的电气选件实现传动系统的优化，从而满足客户的特定要求。配置和调试工作也因预定义的接口和参数而被大大简化。无编码器矢量控制的控制精度适合大多数应用，因此，无需使用附加实际转速编码器。但是， SINAMICS G130 也可以选配编码器适配器，以适应需要编码器的应用场合。

控制单元、功率单元和其它有源 SINAMICS 部件之间的通讯是通过 DRIVE-CLiQ（传动内部通讯接口）进行的。通过 DRIVE-CLiQ 电缆连接，可以快速集成为一个完整的变频系统。标配一个标准的 PROFIBUS 或者PROFINET 通讯接口用于与控制系统进行通讯。还可以选用数字量和模拟量 I/O 扩展。为此，可选用TM31 终端模块和 TB30 端子板。通过选用附加的通讯板卡，可实现 PROFINET 和 CAN 协议通讯。

设计
SINAMICS G130 变频装置为系统集成商和机器制造商提供了一种可满足特定应用要求的模块化传动系统。
SINAMICS G130 变频器由两个独立的模块部件组成：
• 功率单元
• 控制单元
控制单元可单独放置，也可内置在装置中。功率单元内留有一个插槽，用于安装控制单元。
功率单元内有一条 DRIVE-CLiQ 通讯电缆，以及 24V 电源电缆。这些电缆预装在功率单元内，用于连接内置的控制单元。如果这两个单元需要单独排布，则必须订购适宜长度的电缆。对于更多的选件接口，则需要由外部提供 24V 电源。

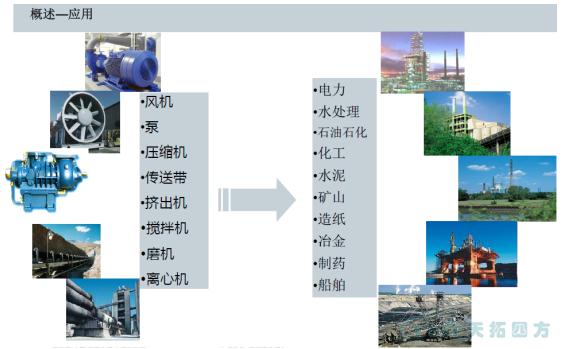

产品应用行业：

SINAMICS G150

SINAMICS G150全新高性能单机变频调速柜适用于所有单机传动的应用。

SINAMICS G150
全新高性能单机变频调速柜
适用于所有单机传动的应用, 如:
•风机
•泵
•压缩机
•传送带
•挤出机
•搅拌机
•研磨机
•离心机
•提升机
•柜式装置– 保证变频系统整体的高品质
•紧凑的柜体设计- 节省占地面积30% ~ 70%
•高品质机柜及柜内配电元件

 A 型变频器柜

 C 型变频器柜

•完善的选件– 配置
更佳传动系统

操作面板及其他选件

BOP20 基本操作面板插在 CU320-2 控制单元上，可用于故障应答、设置参数和读取诊断信息（如报警和故障消息）。

BOP20 基本操作面板
BOP20 基本操作面板插在 CU320-2 控制单元上，可用于故障应答、设置参数和读取诊断信息（如报警和故障消息）。

设计
BOP20 基本操作面板带有一个背光照明的双行显示屏和 6 个按键。
BOP20 基本操作面板后部的集成插接口用来为 BOP20 供电和与CU320-2 通讯。

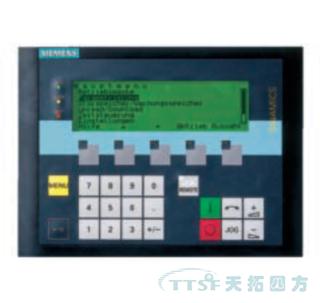

AOP30 是一种带有图形显示屏和薄膜键盘的操作面板。设备可安装在控制柜门中（厚度：2 mm - 4 mm）。
特点：
• 带绿色背光照明的显示屏， 240 x 64 像素分辨率
• 26 键薄膜键盘
• 用于 24 V 电源的连接
• 到 CU320-2 的 RS232 接口
• 时间和日期存储器由内部后备电池提供供电支持
• 4 个 LED 用于指示驱动系统的工作状态：
- RUN （运行） 绿色
- ALARM （报警） 黄色
- FAULT （故障） 红色
- Local/Remote（本地/ 远程） 绿色

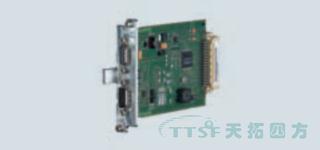

CBC10 通讯板用于将控制单元 CU320-2 连接到 CAN （控制单元局域网，Controller Area Network）协议网络。通讯板驱动软件符合以下 CiA 组织的 CANopen 规范（自动化中的CAN）：
• DS 301 通讯协议
• DSP 402 驱动协议（此例中为 Profile Velocity Mode)
• 符合 DSP 306 的EDS （电子数据表）
• 运行状态信号发送，符合 DSP 305

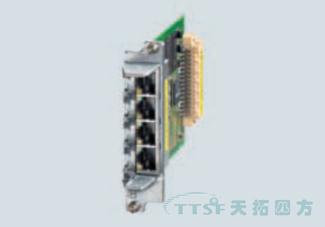

利用 CBE20 通讯板， SINAMICS G130 或 G150 将执行一个PROFINET IO 设备的功能，并可执行以下功能：
• PROFINET IO 设备
• 100 Mbit/s 全双工通讯
• 支持实时 PROFINET IO：
- RT （实时）
- IRT （同步实时），更小发送循环为 500 ms
• 根据 PROFIdrive 协议，将控制系统作为 PROFINET IO 设备进行连接
• 标准 TCP/IP 通讯，采用 STARTER 调试工具进行过程组态
• 带 4 个 RJ45 接口，基于 PROFINET ASIC ERTEC400。因此，可不使用附加外部交换机而配置更佳拓扑结构（总线形、星形、树形）。

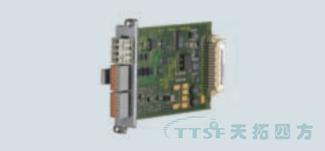

端子扩展板TB30，用于控制单元 CU320-2 数字量输入和数字输出的扩展以及提供模拟量输入和输出

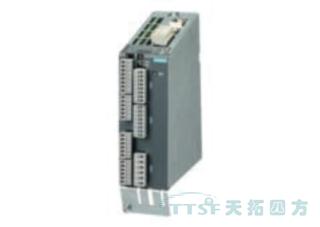

使用TM31 端子扩展模块，可以扩展驱动系统内部现有数字量输入/ 输出的数量和模拟量输入/ 输出的数量。TM31 端子扩展模块还有继电器输出和温度传感器输入的端子。
硬件组成
在TM31 端子扩展模块上提供有以下接口：
• 8 路数字量输入
• 4 路双向数字量输入/ 输出
• 2 路带转换触点的继电器输出
• 2 路模拟量输入
• 2 路模拟量输出
• 1 路温度传感器输入（KTY84-130 或 PTC）
• 2 个 DRIVE-CLiQ 接口
• 1个24V DC 电源端子
• 1 个 PE （保护用地线）连接
TM31 端子扩展模块卡装到符合 EN 60715 (IEC 60715) 的TH 35导轨上。
信号电缆的屏蔽层可通过一个屏蔽连接端子（如Phoenix Contact的 SK8 型或 Weidmüller 的 KLBÜ CO 1 型）连接到TM31。屏蔽接线端子在失去弹性时不能再使用。
TM31 端子扩展模块的状态通过一个多色 LED 来显示。

VSM10 电压检测模块用于读取电机侧的电压波形。这样就允许SINAMICS G130 变频器连接到不带编码器的永磁同步电机上（" 快速重启" 功能）。

SMC30 编码器接口模块用于计算不带 DRIVE-CLiQ 接口的电机的编码器信号，通过 SMC30 连接外部编码器。可以对下列编码器信号进行计算：
• 增量型编码器 TTL/HTL，带/ 不带开路检测（开路检测只对双极性信号有效）
• SSI 编码器，带 TTL/HTL 增量信号
• SSI 编码器，不带增量信号，可使用 KTY84-130 或 PTC 热敏电阻来检测电机温度。

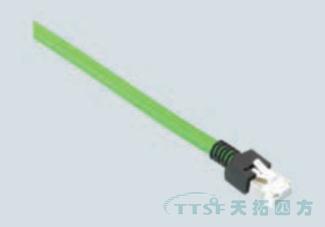

CU320-2 控制单元、功率单元和其它有源 SINAMICS 部件之间的通讯通过 DRIVE-CliQ （变频装置的内部接口）进行。*使用预组装电缆。
