CU230P-2 控制单元

CU230P-2 控制单元特别适合具有集成工艺功能的变频器，可用于泵、风机和压缩机应用。

产品详情

CU230P-2 控制单元特别适合具有集成工艺功能的变频器，可用于泵、风机和压缩机应用。I/O 接口、现场总线接口和附加软件功能可以很好地支持这些应用。

功能

后文按如下类别列出了相关功能：
控制模式
• 线性和平方转矩特性，用于流体流动和容积式机器
• ECO 模式，用于在 U/f 控制模式中实现进一步的节能
• 无编码器矢量控制，用于复杂控制任务和大功率电机连接

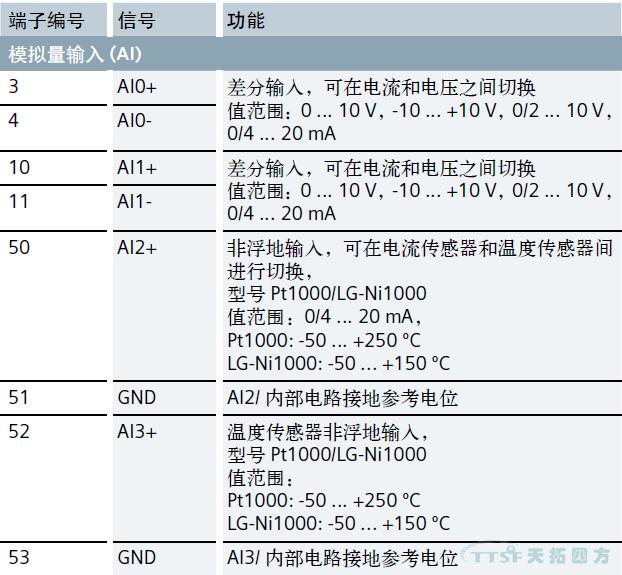

• 2 模拟量输入（可选择电流/ 电压），可直接连接压力/ 液位传感器
• 2 附加模拟量输入，可连接 Pt1000/LG-Ni1000 温度传感器
• 两路AC230V 继电器输出接口， 可直接控制阀门和节流阀接口
• PROFINET、EtherNet/IP、PROFIBUS、USS、BACnet MS/TP、P1 协议和 Modbus-RTU 通信

软件功能
• 电源故障恢复后自动重启功能
• 自动重启
• 捕捉再启动
• 跳频
• 1 个 PID 控制器，用于电机速度闭环控制，作为温度、压力、空气质量和液位等的过程控制器
• 3 个可自由编程的 PID 控制器
• 休眠模式
• 负载检查功能，监控皮带和流量
• 级联控制
• 多区域控制
• 基本服务模式
• 实时时钟，采用三个时间发生器IOP 向导，用于带/ 不带 PID 控制器的特殊应用，例如
• 泵：容积泵（恒定负载转矩）或离心泵（平方负载转矩）
• 风机：轴流式和径流式风机（平方负载转矩）
• 压缩机：容积式机械（恒定负载转矩）和流体机械（平方负载转矩）。

PM330L 功率模块

配备大尺寸的明码文本显示屏、菜单导航功能以及应用向导，从而简化标准型驱动的调试。

产品详情

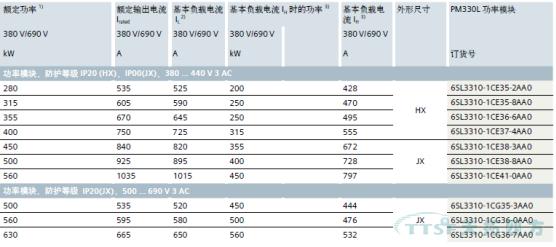

PM330L 功率模块@380V，防护等级 IP20，外形尺寸 HX。
PM330L 功率模块可用于基本调速控制，尤其是泵、风机及压缩机等具有平方特性转矩的应用。它们具备连接外部制动单元的接口（2Q 象限应用）。采用相关系统组件，这些功率模块可以非常灵活地安装在用户的特定电控柜中。

PM330L 功率模块的视在功率损耗非常小。既节能，又环保。为了减少辐射，PM330L 功率模块标配有一个无线电干扰抑制滤波器（符合 Category C3 规定的限制值）。配有进线滤波器的PM330L 功率模块也满足标准 IEC 61800-3 中规定的在*环境(Category C2) 中使用的限值。

PM330L 功率模块专为接地TN/TT 2）和浮地IT 电网而设计。
PM330L 功率模块不支持集成安全功能 (Safety Integrated) 功能。安全功能可以采用外部开关设备实现。

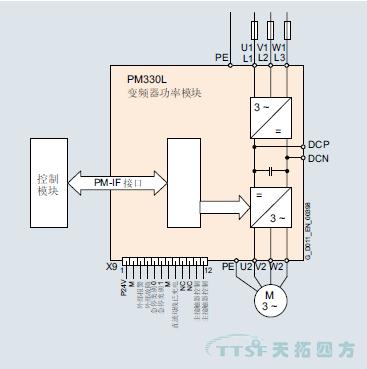

PM330L 功率模块具有以下连接器和接口：
• PM-IF 接口，用于连接 PM330L 功率模块和控制单元 。PM330L功率模块还通过一个集成的电源向控制单元供电。
• 电机接口和电源接口，螺钉型接线端子
• 直流母线接口，用于连接制动单元
• PE 接口（保护性接地）
• 端子排 X9
- 用于外部 24 V DC 电源的输入
- 用于外部报警/ 故障的输入
- 用于紧急关机/ 紧急停机的输入
- 控制主接触器
- “直流母线已充电”使能信号PM330L 功率模块通过 PM-IF 接口与控制单元通信。电压等级为380 ... 440 V 3 AC以及电源电压500 ... 690 V 3 AC。

操作面板BOP-2

配备大尺寸的明码文本显示屏、菜单导航功能以及应用向导，从而简化标准型驱动的调试。

智能面板IOP和手持型IOP

配备大尺寸的明码文本显示屏、菜单导航功能以及应用向导，从而简化标准型驱动的调试。在泵、风机、压缩机、输送系统等重要应用中，该组件集成的应用向导能够以贯穿全程的交互式引导协助用户完成调试。

特点：
• 可直接安装在 SINAMICS G120C 上

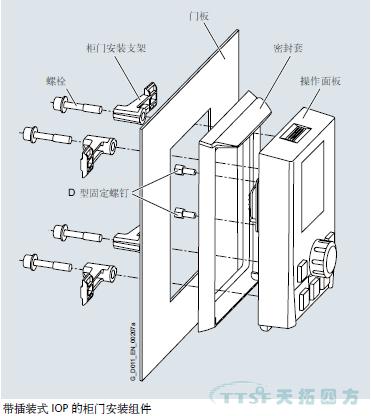

• 可通过柜门安装套件安装在开关柜的柜门上（防护等级可达 IP54/UL Type 12）
• 提供手持规格
• IOP支持以下语言1)：德语、英语、汉语、法语、意大利语、西班牙语、葡萄牙语、荷兰语、瑞典语、俄语、捷克语、波兰语、土耳其语、芬兰语。

• 实现对驱动的直接手动操作，可方便地在自动模式和手动模式间切换

基本操作面板BOP-2

配备两行屏及菜单导航功能，使标准型驱动的调试简化。可同时显示参数、参数值及参数过滤，从而使驱动的基本调试更为简便，且多数情形下无需使用打印的参数列表。
特点：
• 可直接安装在 SINAMICS G120C 上
• 可通过柜门安装套件安装在开关柜的柜门上（防护等级可达 IP55/UL Type 12）
• 可通过数据克隆功能实现批量调试
• 实现对驱动的直接手动操作，可方便地在自动模式和手动模式间切换
• 采用两行屏，可通过文本显示更多 2 个过程值
• 状态显示时显示预定义的单位
• 通过采用7 段显示的菜单导航执行诊断

存储卡 SINAMICS SD 卡

可将变频器的参数设置保存至 SINAMICS SD 卡。在进行变频器更换等维修作业时，将存储卡中备份的数据导入后即可重新使用设备。
• 可将参数设置从存储卡写入变频器，或从变频器备份至存储卡。
• 更多可保存100 个参数组。
• 存储卡可用于批量调试，且无需使用诸如 IOP、BOP-2 等操作单元或调试工具 STARTER 和 SINAMICS Startdrive。
• 如果存储卡上存有一个固件，使用变频器时可在启动过程中对该固件进行升级/ 降级。
