SIMATIC S7/C7/WinAC使用的软件

概述
• SIMATIC 工业软件是一个连接紧密的软件工具系统，用于 SIMATIC S7 和 SIMATIC C7 PLC 以及具有 WinAC 的基于PC的控制。
• 它提供用于自动化项目所有方面和
 所有阶段方便适用的功能。
• 包括：
  - 标准工具：编程 SIMATIC 硬件的
   基础
  - 工程工具：高级编程语言和基于
   工艺的软件
  - 运行时软件：用于生产过程的即插即用运行软件
  - 人机界面（HMI）专门用于操作员控制和可视化的软件

STEP 7

概述
• 基本 STEP 7 软件是用于 SIMATIC S7，C7 和 WinAC 自动化系统的标准
 工具。
• 它允许用户得以使用这些软件系统的性能
• STEP 7 具有用于自动化项目所有阶段的
 用户友好的功能：
  - 硬件的配置和参数化
  - 通讯的定义
  - 编程
  - 测试，启动和维护
  - 文档化和归档
  - 运行/诊断功能

用于将PC连接到 MPI 和PROFIBUS 的部件：

PC适配器
• 用于连接一台PC到S7自动化系统，而不需要空的槽位（例如膝上型工控机
 或便携式工控机）。使用市售 RS232 电缆进行连接（零调制解调器电缆；
 推荐：符合 CE 工业标准的 RS232 电缆）。
• 和通过 CP 的 MPI 连接具有相同的功能性
• 供货范围：PC适配器和产品简介（包括操作、运行和技术规范等）。

---- 结合STEP 7，使用以下描述的通讯处理器能连接编程器和 AT-PC 或便携式工控机到PROFIBUS 和 SIMATIC S7 的多点接口(MPI)。

CP 5511
• 用于带有 PCMCIA 插槽的编程器/工控机/便携式工控机
• II 类 PCMCIA卡(16位)
• 包括用来连接到 PROFIBUS 的带 9 针 Sub D 连接器的适配器

CP 5512 (准备用于 Windows 2000Pro和Windows XP Pro)
• 用于具有 PCMCIA 插槽的编程器/工控机/便携式工控机。
• II 类 PCMCIA 卡(32位 cardbus)
• 包括用来连接到PROFIBUS连接器的适配器

CP 5611 和 CP 5611-MPI
• 用于有 PCI 插槽的编程器/工控机/便携式工控机
• 短 PCI 卡（32 位）
• 包括 MPI 电缆的 CP 5611-MPI

用于连接工控机到工业以太网的部件

CP 1512
• 用于带有 PCMCIA 插槽的编程器/工控机/便携式工控机
• II 类 PCMCIA卡(32位 cardbus);10/100 Mbit/s
• 包括用来连接到工业以太网的带 RJ45 插座的适配器

CP 1612
• 用于有 PCI 插槽的编程器/工控机/便携式工控机
• 短 PCI 卡(32位)；10/100 Mbit/s
• 带有 RJ45 连接器用于接到工业以太网

---- 关于以上通讯处理器的技术细节和支持的操作系统，请查阅有关产品目录的数据。

---- 有关在线连接工控机和SIMATIC S7/C7 控制器的进一步信息，请参阅产品样本 IK PI，CA 01 或查看 A&D Mall。

STEP 7 Professional

综述
除由 STEP 7 识别的语言外，STEP 7 Professional 支持所有 IEC 语言，
• LAD     • FBD 和 STL

这有以下的语言：     • 顺序功能图和     • 结构化文本

---- 还包括由这些语言所建立的程序的离线仿真。因此，STEP 7 Professional取代了STEP7，STEP7- GRAPH，S7-SCL 和S7-PLCSIM 各个软件包的组合。

---- 为早已使用 STEP 7 并希望有所变更的用户提供 POWERPACK软件。购买POWERPACK需要有效的STEP 7 *。对 STEP 7 Professional 提供单独的更新服务。

STEP 7 Lite

综述
---- 编程软件，用于采用 SIMATIC S7-300，SIMATIC C7，ET 200S 和 ET 200X 的非联网的解决方案简单、方便和直观的操作通过 STEP 7/STEP 7 Profes-sional 建立项目可以重复使用

STEP 7 Micro/Win

综述
• 该编程软件简便、易学，用于SIMATIC S7-200，基于Windows 95/98/ Me/NT/2000
• 用于解决即使是复杂困难的自动化任务
• 用于快速进入项目和节省时间的编程
• 具有扩展的功能性
• 基于标准 Windows 软件（已为人们
 所熟悉和广泛应用如 Windows 的
 Word，Outlook
• 可使用 LAD，FBD 和STL 标准语言编辑器*行编程：任何时候都可以自由
 地选择这些编辑器

用于TP070的TP-Designer

综述
---- 对用于 S7-200 系统的低成本 TP070 触摸屏进行配置和参数化

标准工程软件为SIMATIC PCS 7的配置提供基础功能，包括：

• 自动化系统
• 过程 I/O
• 通信网络
• 操作员系统
• 维护站
• SIMATIC BATCH
• SIMATIC ROUTE CONTROL

对标准组态软件的*取决于工程师站的使用：

• 传统的和专有的工程站（不适合作为一个操作站用于生产操作）
• 用于小应用（适于作为一个操作站用于生产操作）的组合工程/操作站

Area of application

带有任意多个组态过程对象的典型、专有性工程师站（Engineering 无限多个过程对象）

提供有两种可对任意过程对象进行工程组态的软件版本，可用于典型的工程师站：

• AS/OS - 用于对自动化系统 (AS) 和操作员系统 (OS) 进行组态
• AS - 仅用于自动化系统组态

对于 AS/OS 版软件，仅限于在 2 个小时内，在 OS 测试模式中对 OS 组态进行测试。该 OS 测试模式不适用于生产操作。 2 个小时之后，工程师站自动切换到演示模式。

租用许可证

使用租用许可证（可实现没有过程对象数量限制的 AS 工程组态，30 天使用时间），可以经济有效地实施短期项目或克服短期功能瓶颈问题。

对于 30 天许可证，不间断计时器会在系统*次使用时就开始计时。因此，计时数与使用情况无关。

用于小型应用的组合工程师站/操作员站

组合型工程师/操作员站旨在支持紧凑型过程控制工厂。 这种站将一种不受限制的 AS/OS Engineering *（PO 数量不受限制）与一种包含 250 个过程对象 (PO) 的 AS/OS Runtime *结合在一起。 这些*只能在一个站上一起使用。不能将 Engineering *和 Runtime *分开以在不同的站上使用。

运行版 PO 可通过累计 Runtime *来扩展：

• 有关包含 100、1000 或 10000 个 PO 的 SIMATIC PCS 7 AS Runtime *，请参见“自动化系统”、“模块化 S7-400 系统”部分
• 有关包含 100, 1000 或 5000 个 PO 的 SIMATIC PCS 7 OS Runtime *，请参见“操作员系统”部分中“单站/服务器/客户端的 OS 标准软件”下面的“OS 软件”

在工程组态过程中划分工作任务

为了能够在最短的时间内进行工程组态，需要优化使用资源。 SIMATIC PCS 7 过程控制系统的组态系统不仅支持对工程师站上的项目进行统一组态，而且还提供了用于划分工作的各种选项。

并行工程组态

并行工程组态是指，多名项目工程师可同时在一个项目的 CFC 和 SFC 上工作，而无需提前将项目划分为若干个子项目。例如，在调试过程中，既能以在线（调试）模式使用计划，又可对项目进行更改。

项目位于其中一个工程师站上，称为“项目服务器”。而作为“项目客户端”的工程师站则可通过 LAN/WAN 来访问项目数据，多名项目工程师可同时打开并查看 CFC 和 SFC 功能图，但是系统禁止同时向数据库进行写入操作。

网络中的每个工程师站（项目服务器/客户端）能够将组态数据下载到一个 SIMATIC PCS 7 子系统上，前提是它具有所需的通讯连接。

多项目工程组态

多项目工程组态是指，将一个复杂的项目按照技术工艺标准，划分成若干个子项目，以便多个开发团队同时进行项目开发。为此，在 SIMATIC Manager 中定义了一个主“多项目”，各个项目（子项目）可随时插入到一个多项目中或从中移出。与此类似，可以划分或合并项目（分支与合并功能）。

多项目的集中组态功能，有助于降低组态费用。例如，可在当前项目中创建一个层级文件夹,并自动在所有其它项目中进行创建。该文件夹无法在其它项目中进行修改，但可向其中插入对象。多项目中使用的所有块类型也可进行集中更新。

属于一个多项目的子项目都保存在一个中央服务器上，并可发送到本地工程师站，进行编辑。这样工程开发的性能就不受网络权限的影响。

Functions

标准工程组态软件的*工具及其功能：

SIMATIC Logon

SIMATIC Logon 是集成在工程组态系统中的用户管理和访问控制工具。通过结合使用 SIMATIC Logon 与更改日志提供的记录功能，可为工厂业主在验证更改时提供出色的系统支持。

通过 SIMATIC Logon，管理员可以将的访问权限，分配给各用户组，从而对数据访问进行控制。可以同时设置过程控制系统站的访问权限和块的操作员权限。可组态的更改日志可以记录对工程组态系统的所有访问操作，以及对自动化系统、操作员系统、SIMATIC BATCH 或 SIMATIC Route Control 的所有在线更改。

如果修改报告在评估过程中与 SIMATIC Logon 的数据相关联，那么就能清楚地知道谁在何时进行了某项修改。通常，为了满足某些特定领域的特殊需求，需要进行此类验证。例如，为了符合 FDA 21 CFR Part 11 或 GAMP。

SIMATIC 管理器

SIMATIC Manager 是工程组态系统的控制中心。它是工程组态工具套件的综合平台，同时也是 SIMATIC PCS 7 过程控制系统所有工程组态任务的组态基础。SIMATIC PCS 7 项目的所有方面都在这里进行创建、管理和归档。

组态工具集中包含针对系统范围的面向项目的工程组态而相互匹配的工具，这些工具同时还提供了进行 I&C 设备资产管理的基础。工具套件所包含的工具，可对以下组件进行有效的工程组态：

• 批量数据工程组态以及与 CAD/CAE 规划工具（高级工程组态系统）的协作
• 控制系统硬件，包括分布式 I/O 和现场设备
• 通信网络
• 用于连续和批生产过程的自动化功能（AS 工程组态）
• 操作和监视功能（OS 工程组态）
• 诊断和资产管理功能
• 使用 SIMATIC BATCH 自动控制批生产过程
• 使用 SIMATIC 路径控制组件来控制物料运输
• 安全性应用（过程自动化的安全集成）

使用这些工具以及预定义的块和图标，技术人员以及过程和生产工程师可以在他们熟悉的环境内进行规划和组态。

SIMATIC 项目所需的硬件（如自动化系统、通信组件和过程 I/O），都存储在一个电子目录中。而硬件的配置与参数设置通过 HW-Config 工具来完成。

通过创建层级文件夹，可将项目结构构建为“工厂层级” (PH)。通过将自动化系统的 CFC 和 SFC 图表以及操作站的画面和报表与其它文档一起存储在层级文件夹中，组态工程师可以在后台进行层级分配。

可以使用“S7 块加密”应用程序对函数块 (FB) 和函数 (FC) 进行加密和解密，以保护专有技术。加密后，将无法再对块及其属性进行修改。只显示块的界面。

为了实施自动化逻辑，可在图形化组态工具 CFC 中，按照工艺规范将标准化功能块与其它块进行组合。只需首先从目录中选择预定义的块或图表，然后在工作区中进行定位、图形化连接，设置参数。同时，还会生成与操作和监视相关的过程变量数据，如消息和变量等。

使用顺序控制，可通过操作模式和状态的变化，来控制和有选择性地处理由 CFC 创建的基本自动化功能。SFC 编辑器提供有很方便的编辑功能（可以对顺序控制进行图形化组态），并具有强大的调试和测试功能。

凭借可选的高级工程组态系统，可以更为高效、合理地进行组态和调试，例如，通过自动生成硬件配置或多次使用标准化的软件模块。为此，高级工程组态系统还可以与高级规划系统进行数据交换（有关更多信息，请参加“高级工程组态”章节）。

整个 SIMATIC PCS 7 项目或所有项目的修改都可以在一个工作步骤中进行，并可下载到相关目标系统中（如自动化系统、操作员系统或 SIMATIC BATCH）。工程组态系统可自动确保正确的顺序，并可在一个中央对话框中显示和控制步骤。

选择性组态修改可在线下载到相应目标系统中。短暂的转换时间使得调试工程师的等待时间缩短，从而降低了调试费用。在下载到运行工厂的目标系统之前，可在测试系统中对与自动化系统有关的程序改动进行初步调试。

SIMATIC Manager 也可用于组织项目数据，对操作员系统进行组态。在定义自动化功能时，会生成所有与操作和监视有关的相应过程变量数据。那么，就可以使用一款功能强大的图形设计器显示整个生成过程。生成过程通常使用静态符号、动态块图标和面板进行显示，这些符号图标和面板存储在库中，可以通过函数块的参数组合使用。

组件视图：在 SIMATIC Manager 中，使用 HW-Config 进行硬件配置

过程对象视图中的过程变量

项目视图

SIMATIC Manager 通过以下项目视图，为创建工厂项目的各种任务提供支持：

• 组件视图 (HW-Config)
  用于组态自动化站、总线组件或过程 I/O 等硬件
• 过程对象视图
  作为各种过程变量/对象的中央开发环境

SIMATIC Manager 的过程对象视图通过提供过程变量的总体视图，可以为过程工程师的工作提供支持。它可以树型结构显示工厂的工艺层级结构，并以表格视图的形式显示过程变量/对象（一般数据、块、参数、信号、消息、图像对象、归档变量、层级文件夹、设备属性和全局声明）的各个方面。这可以帮助技术人员快速定位。

在标记的层级分支中，所有对象都显示在表格中，这样便于使用简单易用的编辑、过滤、替换、导入和导出功能进行直接处理。同时，还可以通过设备的一种特殊测试模式在线测试和启动过程变量和 CFC。

过程控制的 OS 区和图像层级结构，以及 SIMATIC PCS 7 资产管理，都可从工艺层级结构衍生出来。并为面向工厂的过程对象识别提供支持。

借助于图像层级结构，可以将公共显示定位在画面中，并将其自动链接到子图像中。组态工程师只需负责正确定位即可。可以修改显示域的定义和数量及其自定义报警。

I&C 和过程消息已在函数块中进行预组态，而操作员输入消息已在面板中进行预组态。它们是触发事件发生时自动生成的。必要时，可以对消息文本进行修改或定义消息的优先级。

使用过程对象视图，也可以组态“智能报警隐藏”功能。对于某些运行状态，如果分组在某一单元中的工艺块的消息（报警）对设备的安全和*运行来说不重要（例如，在调试和维护期间），则可以动态隐藏这些消息（报警）。通过过程对象观的警报矩阵的选项箱的选择，最多 32 个操作状态的每一个状态里，警报可独立显示或隐藏。尽管被隐藏的报警没有发出图像或声音信号，但依然会被记录并归档。

连续功能图

连续功能图 (CFC)

CFC 编辑器是用于易用的图形方式组态和连续自动化功能调试的工具。在该工具中，可以在 CFC 上对函数块类型的实例进行定位、参数分配和互连。还可以使用块属性“Op_Level”块级别中各实例操作员的执行优先级。通过这种方式，可以更为细致地设置操作员的优先级。

通过一些特殊组态技术，可进行其它合理组态，例如，用图中图来实现分层的图，或者以实例形式来多次使用图块类型（具体的控制单元类型和过程变量类型）或 SFC 类型（标准化的顺序控制）。

CFC 编辑器支持以下类型的标准软件模块：

• 函数块类型
  I&C 库支持的函数块递归功能可以作为最小的标准化软件模块。同时，一些诸如阀或电机之类的过程工程组态设备都是在 I&C 条目中使用函数块进行建模的。这些设备具有驱动信号和控制信号，可以进行参数分配并具有监视功能，同时还包含在自动转换到已定义安全设置的互锁功能。
• 过程变量类型
  每种过程变量类型都表示一个由特定 I&C 功能（例如，液位控制器）的基本自动化函数块实现的标准 CFC 图表。虽然可以根据需求手动修改和连接这种过程变量的实例，但通常都是通过类型实例方案统一对这些实例进行修改。
• 控制模块类型
  控制模块类型 (CMT) 是一种新型的标准化软件模块。与 Advanced Engineering System 相结合，可实现比使用典型过程变量类型时更加高效的组态。CMT 中可以包含块、图表、控制变量（诸如信号和参数的块 I/O）和消息。

创建一个新 CFC 时，也就创建了一个和图表具有相同名称的新运行组。所有随后输入到图中的块都被自动加到该运行组中。因此，每个块在插入时都已经分配有运行属性，组态工程师可以通过在运行编辑器中修改或使用算法对这些属性进行优化。

该算法首先单独为每个运行组确定了的块顺序，然后确定运行组的顺序。

除了便利的编辑功能之外，CFC 功能的范围还包括强大的测试和调试功能以及可单独组态的归档功能。

注意：

CFC 不只是 SIMATIC PCS 7 过程控制系统中标准工程组态软件的一个组件。作为一个单独的产品，它还可以与其它 SIMATIC 产品一起用在全集成自动化 (TIA) 环境中。SIMATIC CFC 是 ST 70 产品目录中的“SIMATIC 工业软件”一章中涉及的一个组件（SIMATIC CFC V8.0 的订货号：6ES7658-1EX08-0YA5).

顺序功能图

顺序功能图 (SFC)

SFC 编辑器用于以图形方式对批生产操作的顺序控制进行组态和调试。它具有简单易用的编辑功能，以及强大的测试和调试功能。

使用顺序控制，通过操作模式和状态的更改来控制并有选择性地处理通常由 CFC 创建的基本自动化功能。顺序控制可创建为 SFC 规划或 SFC 类型，这由后续的使用方式来决定。

SFC 规划

SFC 可用于实现仅应用一次且会访问生产工厂的若干局部区域的顺序控制。每个 SFC 规划都包含状态信息以及用户程序控制或用户控制的标准输入和输出。与 CFC 中的块一样，SFC 规划也可进行定位和链接。通过简单的操作和按步骤连接或者按照工序链的跳转就可以选择要求的 CFC 块连接。 符合 ISA88 标准的状态管理器允许在一个单个 SFC 中最多组态 8 个单独顺控程序，例如管理 RUNNING、HOLDING 或 ABORTING 等状态、或管理其它各种操作模式。

SFC 类型

SFC 类型是可重复应用且会访问生产工厂某个局部区域的标准化顺序控制。它们可以在库中进行组织，并像标准功能块那样得到处理，即它们可从一个类别中被选择，并作为 CFC 计划中的一个实例而进行定位、互连和组态。

对原始设置所做的更改，将会自动应用到所有实例。一个 SFC 类型可以包含最多 32 个序列。使用“创建/更新块符号”功能，可在具有 HMI 功能的所有 SFC 实例的相关过程显示中，自动定位并互连块符号。

I&C 库

在减少工程组态输入和项目费用方面，这些库元件起了关键的作用。

SIMATIC PCS 7 V8.0 标准工程组态软件包括 2 个 I&C 库：

• 高级过程库（当前标准，预装）
• PCS 7 标准库（如果需要，随后可以安装以前的标准）

I&C 库中含有预组态和经过测试的块、面板和符号，它们是构成自动化解决方案图形化组态的基本元件。

块的综合范围可按以下分类：

• 数学运算操作块、模拟块和数字逻辑块
• 连锁块
• 具有集成显示、操作和信号发送功能的工艺函数块，如：
  • 标准控制块和高级过程控制块
  • 电机和阀块
  • 计数器块
  • 剂量装置块
• 集成现场设备的块
• 操作员控制和监视块
• 消息和诊断块

此外，一些诸如泵、阀、配料单元和控制器（级联控制、分程控制）的过程设备，它们的预组态过程变量类型都增加了库元素的范围。

SIMATIC PCS 7 高级过程库中阀块的 OS 标准面板示例

高级过程库

高级过程库 (APL) 是经过 SIMATIC PCS7 V8.0 标准库改进而来，基于规划工程师和工厂操作员的丰富经验，并将当前 NAMUR 建议和 PI 规范考虑在内。它采用了经过改进的新功能，以及美观的图形用户界面，更方便操作员进行操作，并强制操作员与工厂进行交互。

而且，各种小版本的函数块精简了核心功能，这些函数块的块图标和面板在过程显示中所占空间极少，使得复杂过程的显示更为清晰明了。

其它特殊功能：

• 新的运行模式：
  • “本地”用于本地控制选项的集成和应用
  • “关闭”用于停用测量点，以进行维护和维修
• 多个面板视图
  • “预览”将显示有关 I/O 信号的状态信息、自动控制和可能/允许的操作员输入以及进行仿真的实际过程值。
  • “便笺视图”，用于记录操作人员的临时信息
• 新型便捷的带有初始信号信息的连锁块，可以直接从工艺功能块中调用（如，从电机块调用）
• 灵活适应库块中的功能
• 可以直接在操作员站上进行仿真，从而支持调试功能
• 通过详细划分用户权限防止操作员错误
• 采用功能“启用本地操作员”，可以为工厂内各个操作员站显式地启用/禁用对某个过程变量的操作
• 通过标准的 PROFIBUS 配置文件，可以方便地集成任意的紧凑型驱动器和开关/起动器对象
• 能够协调对设备（例如，阀、配料单元或泵）的多个访问操作，例如，SFC/SIMATIC BATCH
• 跟踪操作员输入窗口，大大简化连续的重复操作

行业库

作为 SIMATIC PCS 7 工程组态组件提供的 Industry Library 可通过特定领域功能来扩展 APL 的标准功能。它包含，例如：

• 用于楼宇自动化的各种块（供暖、空调、通风）
• 用于使用触摸面板进行操作和监视的块
• 用于集成 SIMATIC S7 成套设备（对 S7-300 进行优化）的块
• 诸如用于扩展测量值监视或设定值曲线的其它工艺块

“行业库”中的所有显示图标、函数块和面板都设计为 APL 样式。

*过程控制 (APC) 功能

除了数量众多的基本控制功能（例如，PID 控制、级联控制、分程控制和比例控制）之外，SIMATIC PCS 7 的 I&C 库也为高级控制功能提供了相应的功能块和模板，且无任何额外费用：

• 控制适应性（增益规划）
  GainSched 块可以根据操作点，对非线性过程中的控制器参数进行任意调整。和多边形功能块类似，GainSched 块可以从一个输入值（被测的变量 X），获得三个单独的输出值，并将它们作为互连控制器块的调整参数。根据被测变量 X 的特性，GainSched 块以滑动的方式，对组合闭环控制器的控制参数进行调节。
• 超驰控制
  两个或两个以上控制器的输出可连接至一个共同的末控元件。并根据对当前过程状态的评估，决定哪个控制器可以访问最终控制元素。
• 超前-滞后/前馈控制
  前馈控制可以提前对可测量型强干扰进行补偿。因此，控制性能可以仅局限于模型不确定性和不可测故障上。

• PID 控制器优化（PID 整定）
  内置 PID Tuner（PID 整定工具）适用于优化 IPD、PI 或 P 控制回路中的 CTRL_PID 和 CTRL_S 软控制器。基于实验确定的被控系统模型，根据值优化流程，可以确定有利的控制器参数，使控制器可以实现干扰响应和控制响应。可在手动或自动模式下进行优化。典型的控制器值，例如实际值、设定值和调节变量等，均使用趋势功能进行记录。具有确定参数的控制器的瞬时响应可通过定义跳转来检查。得到的参数可根据需要进行保存和调用。
• 监视控制质量
  根据设定值、实际值和调节变量等的在线数据，ConPerMon 块可以测定某个控制器块（例如， PID 控制器）的控制质量。根据比较质量的偏差，如调试过程中的控制质量，它会触发警告或报警。所有对工厂或工厂单元控制质量进行监视的面板都能汇总在 OS 屏幕上，这样可以及早检测出故障，并进行分析和改正。
• Smith 预估控制器
  对于死区时间长且相对恒定的过程，使用 Smith 预估控制器，可以显著地提高其控制质量。通过过程模型和实际过程的并行运行，可以消除死区时间要素，使得控制器可以设计用于无死区时间过程，因而实现更高效率。
• 基于模型的预测性多变量控制
  ModPreCon 模型预测多元控制器可以单独分析长运行周期复杂过程中多达四个相互依赖的变量的行为。之后，可以采用这些结果计算参数矩阵，以对这些变量进行控制。因此，有效地消除了对这些相互依赖的变量进行分别控制而带来的不利的交互作用。
  注：
  ModPreCon 对自动化系统的存储器和处理时间都有很高要求。由于这个原因，请在使用 ModPreCon 前检查的自动化系统的资源。

图形编辑器

用于操作员系统工程组态的项目数据使用 SIMATIC Manager 进行管理。所有与操作与监视过程变量（如消息和 HMI 变量）有关的数据，都是在定义自动化功能的过程中自动生成的。功能强大的图形编辑器可用于生成过程显示。

DOCPRO

DOCPRO 是一个根据确定的标准，高效生成和管理工厂文档的工具。通过该工具，可以自由构建项目数据，以标准线路手册的形式，处理这些数据，并以统一格式进行打印。还可以加入自己的封面、布局、图形、标识或标题块数据。打印过程也非常容易控制：可以专门打印项目的某个部分或所有项目数据。

More information

地区产品版本

所有的 SIMATIC PCS 7 软件产品之前都设计为国际通用，即只有一个国际版本，最多可支持 6 种语言：英语、德语、法语、意大利语、西班牙语和中文。受支持的语言数量不统一，这是由产品的多样性来决定。 此国际上不通用的产品类型仍然针对所有 SIMATIC PCS 7 软件产品提供。

此外，在 SIMATIC PCS 7 软件媒体包以及“工程组态系统”和“操作员系统”系统组件的 SIMATIC PCS 7 软件产品中会提供一个“亚洲（ASIA）版。”亚洲版 (ASIA) 产品目前提供了两种语言：英语和简体中文。这些产品通过名称中后缀“ASIA”来明确标明。

如果该目录中列出的产品没有地区标识“亚洲”，则产品国际通用。但有以下限制条件：如果订购亚洲版产品，带国际通用后缀的产品将不支持亚洲版产品中的亚洲语言（目前为简体中文）。

国际通用的产品（即不带后缀“ASIA”的产品）不适合用作含有亚洲语言字体的运行系统。

规定了不同版本的安装软件和许可证之后，必须遵守下列几点要求。 SIMATIC PCS 7 安装软件有两种数据光盘包可供使用：

• SIMATIC PCS 7 软件媒体包
• SIMATIC PCS 7 亚洲版软件媒体包

亚洲版软件许可证专门用于 SIMATIC PCS 7 软件媒体包 ASIA。 没有“亚洲”后缀的 SIMATIC PCS 7 软件许可证是通用的。

图形、文字符号——电气控制系统图的基本知识

１．图形符号
　　图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。
电气控制系统图中的图形符号必须按国家标准绘制，
　　２．文字符号
　　文字符号分为基本文字符号和辅助文字符号。文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。
　　３．主电路各接点标记
　 三相交流电源引入线采用 L1 、 L2 、 L3 标记。
　 电源开关之后的三相交流电源主电路分别按 U 、 V 、 W 顺序标记。
　 分级三相交流电源主电路采用三相文字代号 U 、 V 、 W 的前边加上阿拉伯数字 1 、 2 、 3 等来标记，如 1U 、 1V 、 1W ； 2U 、 2V 、 2W 等。

使用闸刀开关或用断路器手动控制电动机的启动和停止举例

 在三相交流电源和电动机之间只用闸刀开关或用断路器手动控制电动机的启动和停止。

主电路：把从电源经过受电的动力装置及保护电器直接到达电动机的电路称为主电路。

特点：手动正转控制线路比较简单，但闸刀开关不宜带负载操作。而断路器是切断电流的装置，构造上也不适合用于频繁开关负载，因此，在启动、停车频繁的场合，使用这种手动控制方法既不方便，也不安全，操作劳动强度大，要启动或是停止电动机必须到现场操作，不能在远距离进行自动控制。

电动机的主电路（使用闸刀开关的情况）

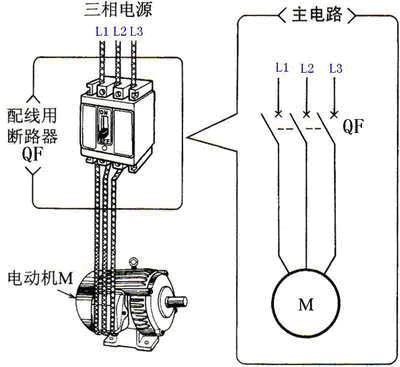

电动机的主电路（使用断路器的情况）
