S7－300 CPU面板功能详解

S7－300CPU前面板如上图所示。需要说明的是，S7－300系列有20种不同的CPU，每种CPU的前面板是不同的，但也是大同小异。现以CPU318－2为例，分别说明如下：

　　1、负载电源模块

　　负载电源模块用于将AC 220V电源转化为DC 24V，供CPU和I/O模块及其它模块使用。

　　2、后备电池

　　后备电池的作用是在PLC断电时，用来保证CPU实时时钟的正常运行，并可以保存用户的程序和数据（在RAM中）。有的低端的CPU因为没有实时时钟，没有后备电池。

　　3、DC 24V接线端子

　　CPU输出一个DC 24V，L＋和M分别是DC 24V的正极和负极。可用作CPU开关信号输入或外部元器件的电源。

　　4、模式选择开关

　　模式选择开关用来选择CPU的运行方式。有的该开关是一种钥匙开关，改变运行方式需要插入钥匙，用来防止未经*的人改变CPU的运行方式。

　　模式选择开关各位置的含义如下：

　　（1）RUN－P（运行－编程）位置：CPU不仅执行程序，还可以在线读出和修改程序及改变运行方式；

　　（2）RUN（运行）位置：CPU执行程序，可以读出程序，但不能修改程序；

　　（3）STOP（停机）位置：CPU不执行程序，可以读出和修改程序；

　　（4）MERS（清除存储器）位置：可以复位存储器，使CPU回到初始状态。此位置不能保持，当松开后，又会回到STOP的位置。

　　5、状态和故障指示灯

　　（1）SF（系统故障指示，红色）：CPU硬件故障或软件出错时常亮；

　　（2）BATF（电池故障，红色）：电池电压低或无电池时常亮；

　　（3）DC 5V（＋5V电源指示，绿色）：CPU和S7－300总线＋5V电源正常时常亮；

　　（4）FRCE（强制指示，黄色）：至少有一个I/O被强制时常亮；

　　（5）RUN（运行指示，绿色）：CPU处于RUN运行方式时常亮，重启动时以2Hz的频率闪亮，HOLD状态时以0.5Hz的频率闪亮；

　　（6）STOP（停机指示，黄色）：CPU处于STOP、HOLD状态时常亮；请求存储器复位时以0.5Hz的频率闪烁；正在复位时以2Hz的频率闪烁；

　　（7）BUSF（总线故障指示，红色）：Profibud－DP接口硬件或软件故障时常亮。

　　6、存储器卡

　　存储器卡用于在断电时保存用户程序和一些数据，可以扩展CPU的存储容量。

　　7、MPI接口

　　MPI接口用于CPU与其它PLC、PG/PC（编程器/个人计算机）、OP（操作员接口）通过MPI网络的通信。

　　8、前连接器

　　前连接器用于将传感器和执行元件连接到信号模块，前面有盖板（9）保护。

PLC的用户程序执行过程

对于用户来说，在编写用户程序或选择设备时，必须清楚下面介绍的三个阶段，即用户程序执行过程的原理。

PLC采用集中处理的方法，即对输入扫描信号、执行用户程序和输出刷新都采用集中分批处理的工作方式。

（1）输入扫描  在这一阶段中，PLC以扫描方式读入所有输入端子上的输入信号，并将输入信号存入输入映像区，输入映像存储器被刷新。在程序执行阶段和输出刷新阶段中，输入映像存储器与外界隔离，其内容保持不变，直至下一个扫描周期的输入扫描阶段，才被重新读入的输入信号刷新。可见，PLC在执行程序和处理数据时，不直接使用现场当时的输入信号，而使用本次采样时输入到映像区中的数据。如果输入设备能使PLC输入端形成闭合回路，对应输入端编号的内部输入继电器内保存为“1”，即相当于继电器线圈导通。在程序执行过程中，该编号对应的触点动作；如果输入设备能使输入开路，则对应输入端编号的内部输入继电器内保存为“0”，即相当于继电器线圈没导通，在程序执行过程中，该编号对应的触点不动作。如果在PLC处于非输入扫描的阶段，PLC外的输入设备状态发生了变化，内部输入继电器也不会发生变化，要等到下一个输入扫描阶段才能根据此时的输入状态来刷新。所以，对于少于十几毫秒的输入信号，经常采集不到。

（2）执行程序  在执行用户程序过程中，PLC按梯形图程序顺序自上而下、从左至右逐个扫描执行，即按助记符指令表的先后顺序执行。但遇到程序跳转指令，则根据跳转条件是否满足来决定程序跳转地址。程序执行过程中，PLC从输入映像区中取出输入变量的当前状态，然后进行由程序确定的逻辑运算或其他运算，根据程序指令将运算结果存入相应的内部继电器中，包括输出继电器、内部辅助继电器、定时器、计数器等。输出继电器的信号存放在输出映像区，即输出继电器与PLC外部的同编号的输出点对应。

在程序执行过程中，同一周期内，前面的逻辑结果影响后面的触点，即后执行的程序可能用到前面的中间运算结果；但同一周期内，后面的运算结果不影响前面的逻辑关系。该扫描周期内除输入继电器以外的所有内部继电器的最终状态（导通与否），将影响下一个扫描周期各触点的开与闭。

（3）输出刷新  程序执行阶段的运算结果被存入输出映像区，而不送到输出端口上。在输出刷新阶段，PLC将输出映像区中的输出变量送入输出锁存器，然后由锁存器通过输出模块产生本周期的控制输出。如果内部输出继电器的状态为“1”，则输出继电器触点闭合。全部输出设备的状态要保持一个扫描周期。

PLC控制过程实例——指示灯控制

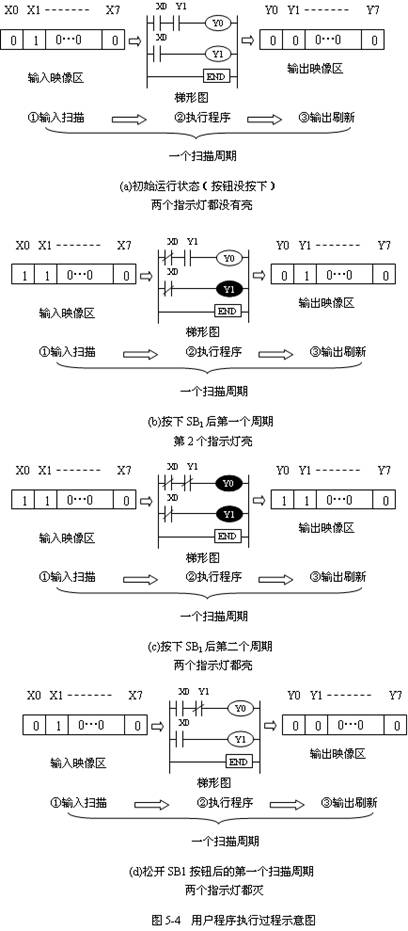

图5-2为PLC接线图，图5-3为控制梯形图。图5-4描述了每个扫描周期程序的执行过程。按钮SB2虽然在程序中没有使用，但其状态仍影响其对应编号的内部输入继电器的状态。图(a)中，①输入扫描过程，将两个按钮的状态扫描后，存入其映像区，由于SB2是停止按钮，所以，即使没有按下，其输入回路也是闭合的，因此，X1存“1”（ON状态），而其它位存“0”（OFF状态）。②执行程序过程，程序根据所用到触点的编号对应的内部继电器状态来运算。由于X0处于OFF状态，因此，对应的动合触点处于断开状态，运算结果是Y0、Y1处于OFF状态，其结果存入输出映像区，即Y0、Y1存“0”。③输出刷新过程，根据映像区各位的状态驱动输出设备，由于输出映像区均为OFF状态，所以，输出指示灯不能形成闭合回路，灯不亮。如果输入不发生变化，内部继电器的状态均不发生变化。图(b)中，按下SB1按钮后，X0输入回路闭合。①输入扫描将输入状态存入其映像区，X0、X1均存“1”。②执行程序过程，按照从左到右，从上到下的原则，逐条执行。*行，X0触点闭合，但此时，Y1的状态为“0”，因此，Y1触点为断开状态，Y0没能导通，其状态为“0”。第二行，X0触点闭合，所以，Y1的状态为“1”。③输出刷新过程，由于Y1呈导通状态，灯2亮。

图(c)为按下SB1按钮后的第二个扫描周期。①输入扫描，由于输入状态不变，输入映像区不变。②执行程序过程，*行，X0触点闭合，由于上一个周期中，Y1为ON状态，因此，Y1触点也闭合，Y0也呈导通状态；第二行，Y1还呈导通状态。Y0、Y1的状态均为“1”。③输出刷新过程，两个灯都亮。注意：由于PLC的扫描周期很短，我们用肉眼见到的现象可能是两灯同时亮。如果按钮没有变化，内部继电器、输出设备状态均无变化。

图( d)为松开SB1按钮后的*个扫描周期。①输入扫描使输入映像区的X0存“0”、 X1存“1”。②执行程序过程，X0触点断开， Y1由于上个周期被置“1”，因此，Y1触点为闭合状态。③输出刷新过程，由于X0触点的断开，Y0 、Y1都呈断开状态。

PLC控制过程实例——定时计数

本例无实际意义，但非常有利于分析程序执行过程。系统输入端只需接一个按钮，无输出，参考图5-2，只接X0。分析图5-5中，（a）、(b)、(c)三种情况下，观察计数器的当前值，分析程序执行过程。

程序中M8011为特殊辅助继电器，只要PLC处于运行状态，将不停发出10ms的脉冲信号（5ms通、5ms断）。程序中T0为1s定时，X0闭合后1s，T0导通。C0为增计数器，在X0闭合、T0没有闭合的前提下，记录M8011发出的脉冲个数。理论上，在T0导通，C0计数器停止计数时，计数器的当前值应为100个（1s/10ms=100个脉冲）。三段程序中，只是改变了执行的前后位置，但结果却不同。结合对应的时序图分析其原因。

PLC的程序执行过程认识实验

一、项目所需设备、工具、材料

见表5-1。

二、 训练内容

按照前面的例子完成接线、输入程序，按照要求进行观察。

1、项目描述

（1）按照提供的PLC原理接线图完成接线；

（2）将提供的参考程序写入PLC；

（3）根据操作步骤操作，观察输入、输出设备的状态。通过计算机监视画面，观察并记录各元件的状态，并画出时序图；

（4）结合PLC程序执行过程，分析程序结果。

2 、实训要求

表5-1  项目所需设备、工具、材料

2.1 接线图与控制程序

按照图5-6，完成PLC控制系统的硬件连接。图中由于脉冲信号发生器的信号与按钮输入信号不同，因此，不能共用一个COM端。

按照图5-7提供的梯形图，利用计算机或手持编程器写入PLC。

2.2 观察要求

利用以上程序观察并认识程序的扫描周期和执行过程。

（1）调整编码器的频率至1KHZ。按下开关SB1，这时，程序中的定时器开始计时，而X0的上升沿使计数器的初始值复位，当前值为0。计数器重新开始计输入的脉冲数。1s钟后，定时时间到，计数停止。观察此时的计数器当前值是多少。从表面看，当前值应在1000左右，但实际上的当前值会少得多，为什么？

（2）调整编码器的频率至20HZ。重复（1）的操作，观察计数器的当前值，与（1）有什么不同？为什么？

（3）断开SB1，关闭编码器电源，按下开关SB2，两个指示灯为什么只亮一个？结合程序执行过程分析原因。

3 时序图分析

按下开关以后，部分继电器时序图如图5-8所示。根据观察结果，补充其他继电器的时序图。

三、 实训报告要求与考核标准

1 实训报告要求

（1）整理实训操作结果，按标准写出实训报告。

a．根据给出的梯形图，写出指令表；

b．回答观察要求中的思考题；

c．补充图5-8中的部分时序；

d．总结实训操作过程中出现的问题；

e．按照接线示意图画出实际接线图；

f．图5-5的三段程序中，只是改变了执行的前后位置，但结果却不同，结合对应的时序图分析其原因。
