产品简介
详细介绍
SZ-CX-5型剖面沉降仪主要用于修建公路、铁路等工程等领域，沉降仪主要测量路基横断面的沉降。其特点精度高、稳定性好、分辩率高。是观测该种工程、测量必要的精密测量仪器。
SZ-CX-5型剖面沉降仪技术指标
轮距：500mm
量程：±30°
刻度因数：2.5v/g
分辨率： 0.01mm
重复性：0.002%FS
系统精度：±6mm/25m
温度范围：-20℃~+50℃
温度系数：0.02%FS/℃
冲击震动：20000g
尺寸：φ34mm×660mm
使用沉降管尺寸：外径φ70mm
SZ-CX-3型滑动式数显剖面沉降仪，是用抗冲击加速度计作为敏感元件的滑动式数显剖面沉降仪。用它可以观测土石坝、提防、高速公路路基、油罐底的剖面沉降变化。对于水利、公路、铁路等工程是一种必要的精密监测仪器。
沉降仪要使用测斜管作为沉降仪探头导向管，测斜管外径为60-70（mm），测斜管内径开有导槽，将测斜管按剖面横向预埋在被测土体内部，测斜管上下导槽方向要对准重垂方向，安装测斜管时，预放入一根拉动绳索。
性能指标
灵敏度（精度）：0.2毫米/每0.5米
系统总误差：10米累积的误差小于2毫米
测头尺寸：φ32×660mm
测头重量：2.5kg
使用环境：耐水压水深80米
温度（-20℃—+50℃）

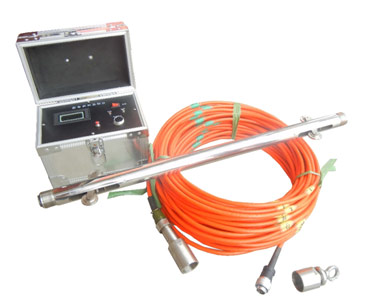

仪器的组成
测杆：测杆是由不锈钢加工而成的，外部有两组导轮，以便沿测斜管导槽滑动，头部有一接口，能够和测头连接。尾部有一铁环是栓绳索用，以便沿着导槽向后面拉动。
电缆测头：测头是整个仪器的敏感部位，而电缆是给测头供电，传递信号，以及是测头测试点的刻度尺和拉动的绳索，为了更好提高其性能，电缆芯线中设有二根特制的加强芯，电缆上每0.5米间距有一标志，标志所示距离从测头的两组导轮中点起记。
数显仪：它是读取剖面沉降仪测头传感器信号，以及提供测头电源的装置。它的面板上，有数字显示器（显示位数四位）、电源开关、充电、欠电指示灯以及连接测头电缆的插zuo。机箱侧面有充电插座，及便携背带以便在野外作业。
充电：充电电源线是向读数仪内提供220V电源，使电池充电。读数仪内部设有自动充电装置，充电时，首先插好充电电源线接通220V 电源，按动仪器面板上“启动”按钮，充电指示灯亮，说明开始充电。充满后自动停止，指示灯熄灭。用户可放心充电。
