| 产地类别 | 国产 | 类型 | 其他 |
|---|---|---|---|
| 外形尺寸 | 400mm*230mm*380mmmm | 重量 | 17KGkg |
产品简介
详细介绍
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

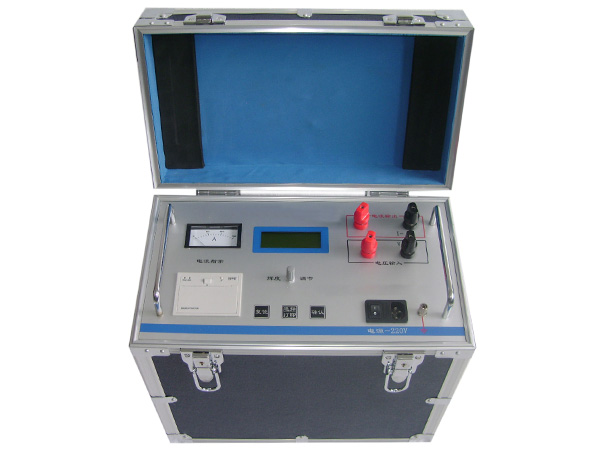

为了满足变压器直流电阻快速测量的需要，我公司研制的ZD-54100直流电阻测试仪（100A）器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗*力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
ZD-54100直流电阻测试仪（100A）性能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。
3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
4、具有声响放电报警，放电指示清晰，减少误操作。
5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
6、采用立式机箱结构，便于现场使用。
7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。可不间断数小时工作。
8、点阵式液晶，中文菜单，打印输出。
技术指标
1、 输出电流：10A、20A、40A、100A
2、 量程：10μΩ～100mΩ （100A）
100μΩ～500mΩ （40A）
200μΩ～1Ω （20A）
500μΩ～2Ω （10A）
3、 准确度：0.2%
4、 分辨率：0.1μΩ
5、 工作温度：0～40℃
6、 环境湿度：≤90%RH，无结露
7、 工作电源：AC220V±10%，50HZ±1HZ
8、 净重：17KG
9、 外形尺寸：400mm*230mm*380mm
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。
为了满足变压器直流电阻快速测量的需要，ZD-5460直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗*力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
性能特点:
采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。
响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
具有声响放电报警，放电指示清晰，减少误操作。
整机由高速单片机控制，自动化程度高，操作简便。
智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。可不间断数小时工作。
保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。
点阵式液晶，中文菜单，打印输出。
采用立式机箱结构，便于现场使用。
技术指标
1、 输出电流：10A、20A、40A、60A
2、 量程：40μΩ～300mΩ （60A）
50μΩ～500mΩ （40A）
200μΩ～1Ω （20A）
500μΩ～2Ω (10A）
3、 准确度：0.2%
4、 分辨率：0.1μΩ
5、 工作温度：0～40℃
6、 环境湿度：≤90%RH，无结露
7、 工作电源：AC220V±10%，50HZ±1HZ
8、 净重：15KG
9、 外形尺寸：440mm*240mm*390mm
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

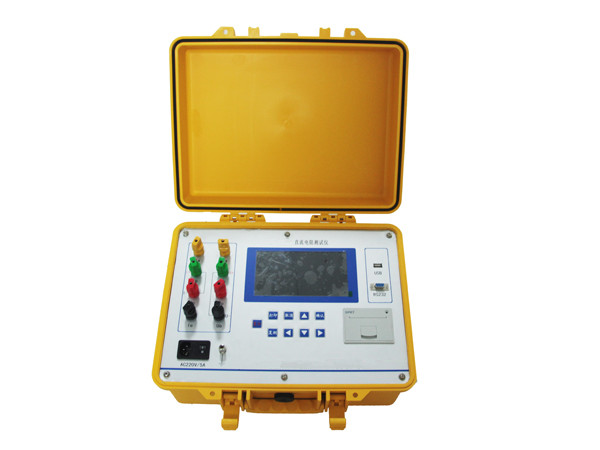

为满足变压器直流电阻快速测量的需要，我公司研制了针对YN联接绕组的ZD-5420三通道直流电阻测试仪。该直阻仪实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的1/3。
性能特点:
1、 仪器输出电流大且自动选择电流操作简便。
2、 三通道测量，实时采集，同时测量三个电阻值，并计算三相电阻不平衡度。
3、 既可以三相同时测量，也可以按传统方式单通道测量，同时具备温度换算功能，使用方便。
4、 具有完善的保护电路，可靠性强。
5、 显示器采用800*480点阵65K色彩色高亮度大屏幕（7寸），显示数据清晰易读。
6、 内置日历时钟、500组数据存储、调阅、打印功能。
7、 可以设置电阻的相序、分接位置等打印信息。
8、 工业塑壳机箱，重量轻，便于携带。
9、 具有音响放电报警，放电指示清晰，减少误操作。
技术指标:
1、 输出电流： 自动选择电流（最大20A）
2、 量程范围：0～100Ω
3、 准确度：0.2%±2
4、 最小分辨率：0.1μΩ
5、 工作温度：-20～40℃
6、 环境湿度：≤80%RH，无结露
7、 工作电源：AC220V±10%，50Hz±1Hz
8、 体积：长400mm*宽340mm*高195mm
9、 净重：8kg
安全措施:
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 仪器应避免剧烈振动。
5、 对仪器的维修、护理和调整应由专业人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、 在测试过程中，禁止移动测试夹和供电线路。
