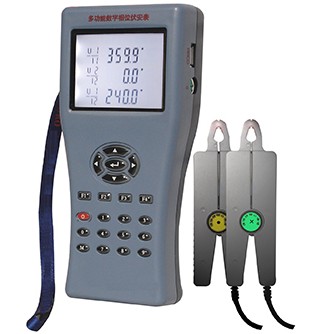

多功能双钳数字相位伏安表

XF-5499W型多功能双钳数字相位伏安表具有多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据储存、配有通讯软件、可通过仪器接口上传数据，实现大容量存储、且可输出打印报表或向量图。。该仪器非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

显示参数：

U1\U2\I1\I2\ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1\P1\P2\Q1\Q2\S1\S2\PF1\PF2\H

主要特点

1. 主机采用 65x50 液晶显示屏，高亮背光，一屏显示 3 组数据，界面直观清晰；

2. 直接功能键操作，无须换档自动切换量程；
3. 测量电压、电流真有效值及 U-U、U-I、I-I 的各种相位兰系，实时测量有功功率、 无功功率、视在功率、功率因数、频率等电参数；

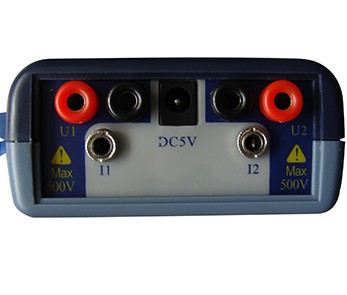

4. 电压电流双通道对称设计，相互绝缘安全可靠, 可检测变压器的接线组别，测量 U-U 相位值时两电压输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表；

5. 电流幅相特性平坦，可在 5mA-10A 范围内准确测量相位。

6. 配尖嘴型钳形电流互感器，测量精度高，抗*力强，在排线密集的场合使用 尤其方便；

7. 仪器使用简单操作斱便，非常适用亍各电力院校做为接线判别培训比武工具及教学仪器使用；

8. 仪器具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机；

9. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻

技术指标

产品用途

1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 检测电能计费系统二次回路接线；
3. 检查电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 电压与电流通道*隔离，可用于并网核相检查；
8. 检查变压器接线组别；
9. 作为漏电流表使用等。

仪器配置

1. 标准配置明细：

1) 仪器主机1台
2) 5A钳形电流互感器2只
3) 电压测试线/线夹1套
4) 产品使用说明书1份
5) 产品合格证/保修卡1张
6) 便携包1个

2. 选配件明细：

1) 20A钳形电流互感器
2) 100A钳形电流互感器
3) 500A钳形电流互感器

注意：每台设备可配备两只钳表，请用户可根据实际需求选择。

XF-5499E型 多功能双钳数字相位伏安表集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数组储存、配有通讯软件、可通过仪器接口上传数据，实现大容量存储、且可输出打印报表或向量图。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能）。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
显示参数:

U1U2I1I2ΦU1U2ΦI1I2ΦU1I1ΦU2I2ΦU1I2ΦU2I1P1P2Q1Q2S1S2PF1PF2H

产品用途

1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 检测电能计费系统二次回路接线；
3. 检查电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 电压与电流通道*隔离，可用于并网核相检查；
8. 检查变压器接线组别；
9. 作为漏电流表使用等。

XF-5499E型 多功能双钳数字相位伏安表主要特点

1. 主机采用2.4寸LED液晶显示屏，高亮度背光，一屏显示8组数据，界面显示直观清晰；

2. 直接功能键操作，无须换档自动切换量程；
3. * 测量相电压/线电压、电流真有效值、U-U、U-I、I-I的各种相位关系， 实时测量有功功率、无功功率、视在功率、频率、功率因数等电参数， 自动计算阻抗、电阻、电抗，测量数据可锁定；
4. 电压电流双通道对称设计，相互绝缘，安全可靠, 可检测变压器的接线组别和并网前核相，测U-U相位值时，两电压输入回路绝缘隔离，不会造成被测线路短路以至烧毁仪表；
5. 电流幅相特性平坦,可在5mA-10A范围内准确测量相位；
6. 配尖嘴型钳形电流互感器，测量精度高，抗*力强，排线密集的场合使用尤其方便；
7. 锂电池供电，关闭背光灯可连续工作18小时，开启背光灯可连续工作8小时，具欠电指示；
8. 内置存储器，能保存500组测量数据，可通过面板上的功能键查阅已保存的数据组；

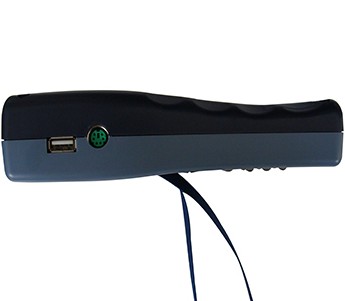

9. 仪器配备打印输出接口，可配备微型打印机VMP02在线打印检测数据；
10. 配备数据管理软件，将测量数据组上传PC机，打印标准报表；
11. 仪器具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机；
12. 仪器内置万年时钟芯片，可准确记录检测时间，以备查询；
13. 仪器使用简单操作方便，非常适用于各电力院校作为接线判别培训比武工具及教学仪器使用；
14. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。

技术指标

测量项目

量程

测量范围

最小分辨率

误差极限

交流电压

20V/200V/500V

3V～500V

0.001V

±0.5%量程

交流电流

200mA/5A/10A

5mA～10A

0.1mA

±0.5%量程

相位测量

  360°

0～360°

0.1°

5mA-100mA ±3.0°
100mA-10A  ±1.0°

频率测量

50Hz

25-65Hz

0.01Hz

±0.02Hz

功率测量

3V～500V / 5mA～10mA

0.1W

±1.0%

工作电源

   2000mAh/3.7V 锂电池供电、电源适配器外接市电供电

外形尺寸及重量

   仪器主机185×85×41（mm）   重量：260g（含电池）

   电流钳表140x40x19 （mm）   重量：160g/把   钳口：Φ8mm

仪器配置

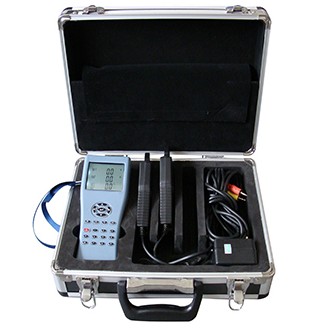

1. 标准配置明细：

1) 仪器主机1台
2) 5A钳形电流互感器2只
3) 电压测试线及线夹1套
4) 电源适配器1个
5) 管理软件及通讯线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 便携包1个

2. 选配件明细：

1) 微型打印机VMP02
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器

注意：每台设备可配备两只钳表，请用户可根据实际需求选择。

XF-5499D型多功能双钳相位伏安表具有多功能测量、按键式操作、自动切换量程、实测数据保持、测量数组储存、配有通讯软件、可通过仪器接口上传数据，实现大容量存储、且可输出打印报表或向量图。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能）。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

显示参数：

U1\U2\I1\I2\ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1\P1\P2\Q1\Q2\S1\S2\PF1\PF2\H

产品用途

1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；

2. 检测电能计费系统二次回路接线；

3. 检查电度表/户表接线，以判断电度表运行快慢，合理收缴电费；

4. 自动判别线路正反相序；

5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；

6. 感性和容性电路负载特性判别；

7. 电压与电流通道*隔离，可用于并网核相检查；

8. 检查变压器接线组别；

9. 作为漏电流表使用等。

主要特点

1. 主机采用 65x50 液晶显示屏，高亮度背光，一屏显示3组数据，界面直观清晰；
2. 直接功能键操作，无须换档自动切换量程；
3. 测量电压、电流真有效值及 U-U、U-I、I-I 的各种相位关系，实时测量有功功率、无功功率、视在功率、功率因数、频率等电参数；
4. 电压电流双通道对称设计,相互绝缘,安全可靠, 可检测变压器的接线组别，测U-U相位值时,两电压输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表；
5. 电流幅相特性平坦，可在5mA-10A 范围内准确测量相位；
6. 配尖嘴型钳形电流互感器，测量精度高，抗*力强，在排线密集的场合使用尤其方便；
7. 锂电池供电，关闭背光灯可连续工作 18 小时，开启背光灯可连续工作 8 小时，具欠电指示；
8. 内置存储器，能保存 60 组测量数据，可查阅已保存的数据组；
9. 仪器配备打印输出接口，可配备微型打印机 VMP02 在线打印检测数据；
10. * 配备数据管理软件，将测量数据上传至 PC 机，自劢生报表（含向量图）打印或存档；
11. 仪器具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机；
12. 仪器使用简单操作方便，非常适用于各电力院校做为接线判别培训比武工具及教学仪器使用；
13. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。

技术指标

仪器配置

1. 标准配置明细：

1) 仪器主机1台
2) 5A钳形电流互感器2只
3) 电压测试线及线夹1套
4) 电源适配器1个
5) 管理软件及通讯线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 便携包1个

2. 选配件明细：

1) 微型打印机VMP02
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器

注意：每台设备可配备两只钳表，请用户可根据实际需求选择。

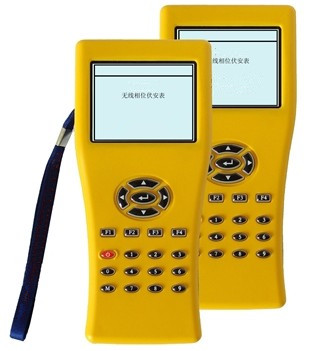

XF-5498W型多功能无线双钳相位伏安表采用双机无线远程操作，人机交互界面为2.4寸液晶显示器+高凸形硅胶键盘，两路测量通道*隔离，量程自动切换，配置有通信接口，仪器可直外挂便携式打印机，输出测试报告。仪器每屏显示8组或16组数据，所有数据均可锁定、存储、查询、上传、打印。

显示参数：

两路电压、电流、相位、功率，功率因数、频率、电阻、电抗、阻抗...即：U1\U2、I1\I2、ΦU1U2\ΦI1I2\ΦU1I1\ΦU2I2\ΦU1I2\ΦU2I1、P1\P2\Q1\Q2\S1\S2、PF1\PF2、F(Hz)、R、X、Z等28组参数）

主要特点：

1. 主机和从机均采用2.4寸LED液晶显示屏，高亮度背光。
2. 一屏显示8组数据，界面显示直观清晰，测量数据可锁定。
3. 直接功能键操作，无须换档自动切换量程。
4. 测量并显示电压、电流真有效值、U-U、U-I、I-I的各种相位关系， 实时测量有功功率、无功功率、视在功率、频率、功率因数等电参数。

5. 5mA准确测量相位，适用于新装用户投运后无负荷接线检查。
6. 测量变电站内二次回路同一线路中不同两个测量点的电压、电流、相位、功率等电参数，电表箱到户线路的数据比对排查，主从机无线传输信号，无线数据传输距离200米以内。
7. 主机和分机可单独使用，也可连机双机同步测量，连机工作模式有单机、双机两种工作模式。
8. 工作状态自劢识别，测量端无任何信号接入时仪器自动关机进行节电管理，有信号接入正常工作状态时不关机。

9. 仪器内置充电锂电池供电，关闭背光灯可连续工作8小时以上，开启背光时可连续工作4小时，具有欠电指示。

10. 配尖嘴型钳形电流互感器，测量精度高，抗*力强。
11. 仪器内置万年时钟芯片，可准确记录检测时间，以备查询。
12. 主机内置存储器，能保存500组测量数据，可通过面板上的功能键查阅已保存的数据组。
13. 主机具有配备数据分析软件，将仪器存储数据上传至计算机，自动绘制曲线图进行数据分析及管理。
14. 主机具有数据在线趋势记录功能，在线记录数据可上传至计算机与用分析软件，自动绘制曲线图进行数据分析及管理。
15. 主机具有实时数据传输功能，可做为交流数据采集模块与计算机（或平板电脑）连机，使用数据处理软件进行现场数据采集并监控。
16. 主机可选配VMP02微型打印机，现场打印检测数据。
17. 超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。
18. 可外配大容量移动电源给仪器充电。

技术指标 ：

标准配置明细：

1) 仪器主机1台
2) 仪器分机1台
3) 5A钳形电流互感器2只
4) 无线接收器1套
5) 电压测试线2套
6) 电源适配器1个
7) 产品使用说明书1份
8) 产品合格证/保修卡1张
9) 便携包1个
