可见红外双向反射/透射分布函数光谱测量系统

   LS-BRDF/BTDF是莱森光学一款专门测量光学材料表面的双向反射/透射分布函数和光学材料各向同性材料研究，该系统广泛应用于航天遥感、地质测量、精密制导、目标仿真, 光学设计, VR/VR/MR等领域。


        LS-BRDF/BTDF可见红外双向反射/透射分布函数光谱测量系统的测量平台如图所示。照明光纤探头和接收光纤探头分别固定在带滑轨的悬臂梁上，测试材料样片放置在样品台上，通过悬臂梁的圆周运动以及照明和接收光纤探头在悬臂梁上的滑动获得不同的光照与观测条件。整个过程在计算机的控制下实现数据的自动采集与处理。

       整个测量设备包括照明系统、探测系统、测量机械系统和数据处理系统。在测量过程中，通过接口软件将辐射测量软件和测量机械系统的控制软件整合在一起，通过计算机自动控制实验的整个测量过程，使得实验操作起来简便、快速、省时。同时，研制数据采集软件，实时进行数据采集并输出结果。

       根据双向反射/透射分布函数的定义，BRDF测量方法是分别测出入射光谱辐照度和反射/透射光谱辐亮度，两者之比即为BRDF/BTDF。

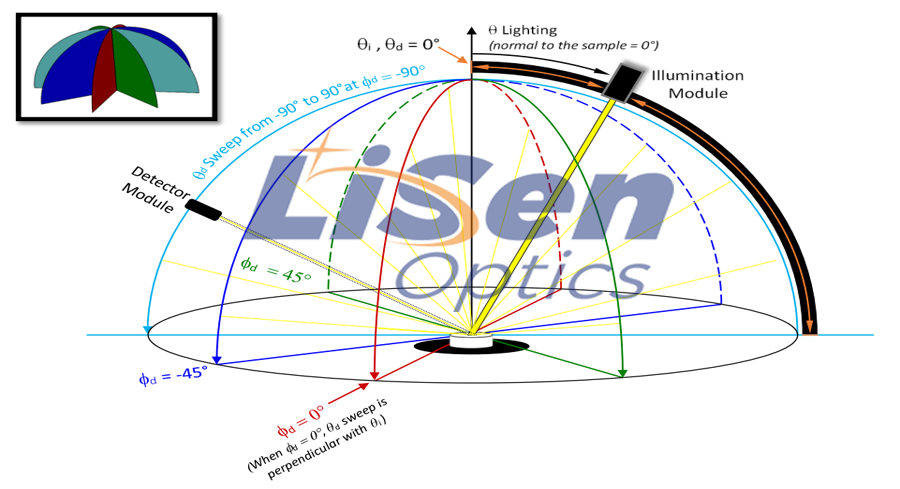

原理图

主要技术特点

● 系统整体结构支架采用铝合金型材搭建，外表美观，结构稳定。

● 光源及探测器支架采用弧形导轨，探测器以导轨做导向实现角度范围的测量；探头部分光纤连接，光纤有小弯折半径要求，所以要求光纤在弧形导轨上并随弧形导轨一起移动。

● 三个独立的嵌套导轨系统满足各个探测器和光源能独自做旋转调整，光源调整轨道安装在300mm直径转台上，可沿Z轴做水平转动，满足各方向精确角度的检测需求，二个独立导轨系统交于同一圆心（旋台中心），位于转台旋转轴线上，同轴*.5-1mm。

● 样品台跟随旋转台一起转动，以实现探测方位角相对于样品能360度调整，而照明方位角相对于样品固定。

● 电脑软件操作控制系统电机移动（在一台电脑上的一个软件中，调节方便），实现精确的点位控制，小角度分辨率0.5°，角度调节速度可控。

主要技术指标
