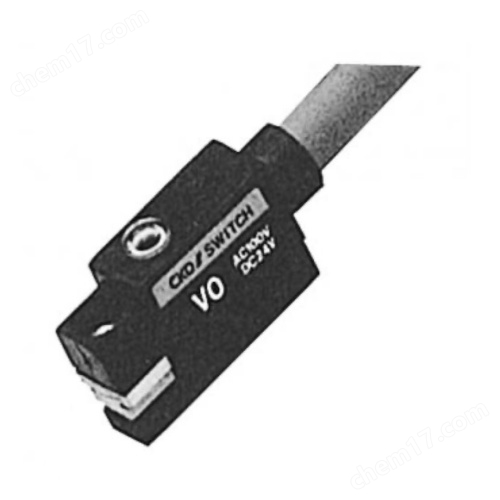

日本喜开理CKD小型强磁场开关
SW-V 型是日本 CKD 针对强磁环境开发的霍尔式接近开关，能在电焊设备、磁控设备等强磁干扰场合实现稳定的非接触式行程检测。该产品体积小巧、响应快速、安装灵活，适配 CKD 多型号气缸与执行器。
日本喜开理CKD小型强磁场开关主要特点优势:
抗强磁干扰能力强：适用于电焊、高频设备旁等磁场复杂环境。
体积紧凑、易于安装：适合气缸导轨安装，空间受限场合优势明显。
反应灵敏、动作稳定：磁响应灵敏度高，动作输出准确。
防护等级高：IP67 防水防尘，适用于恶劣现场。
多种输出类型可选：PNP/NPN可选，满足不同控制系统需求。
技术参数：
工作电压：DC10～30V
最大负载电流：100mA
输出形式：NPN / PNP 开路集电极输出（常开）
电缆线长：1m（3芯 φ2.9mm耐油线）
指示灯：内置红色LED动作指示
工作温度：-10～+60℃（无结冰、无结露）
防护等级：IP67（IEC标准）
耐磁干扰能力：适用于强磁场120mT级干扰场合
工作原理：
SW-V 采用霍尔元件原理，当气缸活塞带磁铁靠近时，内部传感器感应磁通变化并输出电信号。该产品内部加装抗磁干扰屏蔽层，即使外部电焊、高频等干扰源存在，也能保障动作信号清晰、响应稳定。
衍生系列：
| 型号 | 名称 | 备注 |
|---|
| SW-V0 | 小型耐强磁场用 |
|
| SW-V7 | 小型耐强磁场用 | 2015年12月31日
销售中止 |
日本喜开理CKD小型强磁场开关应用领域：
电焊自动化设备
搬运机器人、工业臂
高磁场区域的气缸行程检测
高压配电柜、电机设备内位置监控
半导体/锂电自动化产线气缸应用
选型建议：
对于存在电焊或强磁干扰的使用环境，优先推荐 SW-V 系列。
输出方式根据PLC或控制器输入要求选择 NPN 或 PNP。
若使用于非强磁干扰区，可考虑 CKD 标准型 CS2 系列等替代型号。
安装空间有限建议选用导轨式安装型号。
安装及注意事项：
安装前请确认安装位置磁环极性与动作点一致。
避免线缆与高压动力线并行走线。
需使用原配紧固件，防止因震动造成松动或错位。
通电测试时注意动作LED是否稳定亮起。
维护保养：
每3个月检查线缆磨损与接头紧固性。
使用干布擦拭开关表面，避免清洁剂腐蚀。
若出现动作不灵敏、LED闪烁异常，应立即更换。
正常使用寿命在500万次动作以上（取决于使用频率与环境）
