英国WEST温度控制器 返回列表页

英国WEST温度控制器的产品简介：

   是一种专为控制阀位马达设计的过程控制器，配有*的阀位控制算法，无需阀位反馈信号。

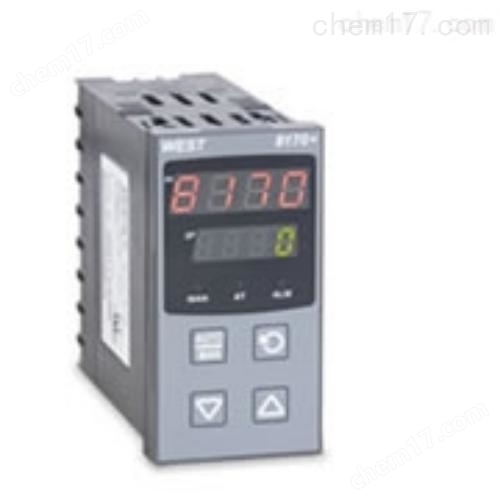

WEST温度控制器P8170

· 电动阀门控制

· 设定点斜率

· 2个过程报警

· 自整定

· 回路报警

· 双设定点

· RS485 通讯

· 计算机组态

WEST温度控制器P8170特点 ：

· 电动阀门控制

· 设定点斜率

· 2个过程报警

· 自整定

· 回路报警

· 双设定点

· RS485 通讯

· 计算机组态

英国WEST温度控制器的特点：

1、控制类型 PID 控制，带预整定、自整定、手动整定或 ON/OFF 控制功能。

2、阀位控制 开环阀位控制算法。无需阀位反馈信号。

3、自动/手动 从前面板选择，无扰动切换。 ·

4、输出配置 蕞多 3 个输出。其中 2 个用于控制输出（开阀/闭阀），1 个用于报警或变送输出（可选）。

5、报警类型 过程高/低报警、设定值偏差报警、带报警、逻辑“与"/“或"报警、回路断线报警，以及 1 路回路报警。

6、人机界面 4 键操作，双 4 位 8mm 和 10mm LED 显示，3 个 LED 指示灯。

7、计算机组态 支持计算机组态（无需通讯选件）。

WEST温度控制器P8170*的输入：

♦热电偶 B、J、K、L、N、R、S、T · RTD 3 线制 PT100，每线蕞大阻值 50W（三线要平衡）。

♦线性直流 0-20/4-20mA，0-50/10-50mV，0-5/1-5/0-10/2-10V。量程 -1999 至 9999，可标定，小数点位置可调。

♦阻抗 热电偶和 mV 输入时>100MW，V 输入时 47kW，mA 输入时为 4.7W。

♦精度 满量程的±0.25%，±1 LSD（热电偶输入时冷端补偿误差小于 0.7°C）。 · 采样频率 每秒 4 次，精度 14 位。

♦传感器断线检测 500,000 次。

♦可控硅驱动输出 0.01 至 1 A，AC 20 - 280V，47 - 63Hz。

♦报警继电器 单刀双掷继电器，2A，240V AC，机械寿命>500,000 次。

♦变送输出 0-20/4-20mA；0-10/0-5V，蕞大负载 500W。精度±0.25%。

♦通讯 2 线制 RS485，传输速率 1,200 至 9,600 波特率，West ASCII。

♦双设定点 干触点或 TTL 数字输入选择（SP1 = -0.6 - 0.8V，SP2 = 2 - 24V）。

WEST温度控制器P8170*的操作环境：

♦温度和湿度 0 至 55°C（贮存温度-20 至 80°C），相对湿度 20% 至 95%，无冷凝。

♦电源 100 - 240V AC，50/60Hz 7.5VA（可选 20 - 50V AC，7.5VA / 22 - 65V DC 45W）。

♦前面板防护等级 IEC IP66（背部防护等级为 IP20）。

♦认证 CE，UL 和 ULc

WEST温度控制器P8170*的机械尺寸:

如有进一步需求，请见：WEST温度控制器P8170
