西门子PLC字节立即读指令MOV-BIR的使用

• 关键词： 字节 指令 PLC BIR MOV
• 摘要：字节立即读指令（MOV-BIR）读取实际输入端IN给出的1个字节的数值，并将结果写入OUT所的存储单元，但输入映像寄存器未更新。字节立即写指令从输入IN所的存储单元中读取1个字节的数值并写入（以字节为单位）实际输出OUT端的物理输出点，同时刷新对应的输出映像寄存器。指令格式及功能如表1所示。表1字节立即读写指令格式使ENO = 0的错误条件：0006（间接寻址错误），SM4.

字节立即读指令（MOV-BIR）读取实际输入端IN给出的1个字节的数值，并将结果写入OUT所的存储单元，但输入映像寄存器未更新。

字节立即写指令从输入IN所的存储单元中读取1个字节的数值并写入（以字节为单位）实际输出OUT端的物理输出点，同时刷新对应的输出映像寄存器。指令格式及功能如表1所示。

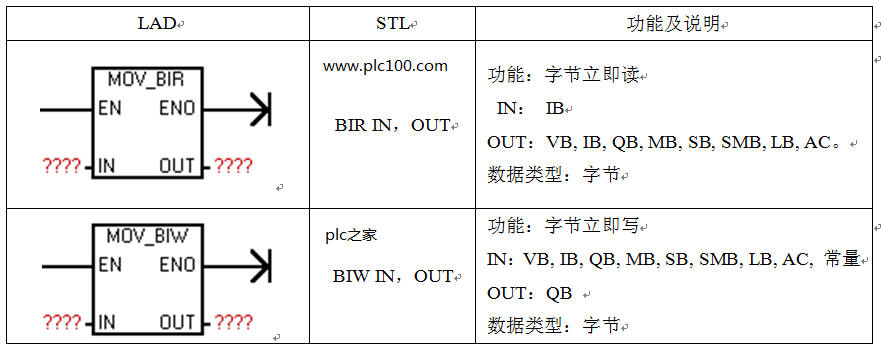

表1字节立即读写指令格式

使ENO = 0的错误条件：0006（间接寻址错误），SM4.3（运行时间）。注意：字节立即读写指令无法存取扩展模块

中断过程——西门子S7-300PLC组织块OB及其应用

--中断过程——西门子S7-300PLC组织块OB及其应用

• 关键词： 中断 及其应用 过程 组织 S7
• 摘要：系统检测到一个OB块中断时，则被中断块的累加器和寄存器上的当前信息将被作为一个中断堆栈存起来（I堆栈）。I堆栈中保存的内容有：F 累加器及地址寄存器的内容；F 数据块寄存器的内容；F 局部数据堆栈，状态字，MCR寄存器和B堆栈指针。如果新的OB块调用FB和FC，则每一个块的处理数据将被存储堆栈中（B堆栈）B堆栈中保存的内容有：F DB和DI寄存器；F

系统检测到一个OB块中断时，则被中断块的累加器和寄存器上的当前信息将被作为一个中断堆栈存起来（I堆栈）。

I堆栈中保存的内容有：

F      累加器及地址寄存器的内容；

F      数据块寄存器的内容；

F     局部数据堆栈，状态字，MCR寄存器和B堆栈指针。

如果新的OB块调用FB和FC，则每一个块的处理数据将被存储堆栈中（B堆栈）

B堆栈中保存的内容有：

F      DB和DI寄存器；

F      临时数据（L堆栈）的指针；

F      块的号码及返回地址。

中断优先级——西门子S7-300PLC组织块OB及其应用

• 关键词： 优先级 中断 及其应用 组织 S7
• 摘要：OB类型（优先级）说明OB1主程序循环（1）在上一循环结束时启动OB10时间中断（2）在程序设置的日期和时间启动OB20延时中断（3）受SFC32控制启动，在一特定延时后运行OB35循环中断（12）运行在一特定时间间隔内（1ms-1min）OB40硬件中断（16）当检测到来自外部模块的中断请求时启动OB80到OB87响应异步错误（26/启动时28）当检测到模块诊断错误或超时错误时启动

OB类型（优先级）

说明

OB1主程序循环（1）

在上一循环结束时启动

OB10时间中断（2）

在程序设置的日期和时间启动

OB20延时中断（3）

受SFC32控制启动，在一特定延时后运行

OB35循环中断（12）

运行在一特定时间间隔内（1ms-1min）

OB40硬件中断（16）

当检测到来自外部模块的中断请求时启动

OB80到OB87响应异步错误（26/启动时28）

当检测到模块诊断错误或超时错误时启动

OB100启动（27）

当CPU从STOP到RUN状态时启动

OB121，OB122响应同步错误（与被中断OB相同）

山西西门子S7-200SMART系列PLC模块代理商

当检测到程序错误或接受错误时启动
