西门子S7 PLC用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位梯形图

   用I0.0控制接在Q0.0～Q0.7上的8个彩灯循环移位，从左到右以0.5s的速度依次点亮，保持任意时刻只有一个指示灯亮，到达右端后，再从左到右依次点亮。

分析：8个彩灯循环移位控制，可以用字节的循环移位指令。根据控制要求，首先应置彩灯的初始状态为QB0=1，即左边*盏灯亮；接着灯从左到右以0.5s的速度依次点亮，即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位，因此须在ROL-B指令的EN端接一个0.5s的移位脉冲（可用定时器指令实现）。梯形图程序和语句表程序如图1所示。

西门子PLC用集成脉冲输出触发步进电机驱动器

--西门子PLC用集成脉冲输出触发步进电机驱动器

       西门子CPU 214有两个脉冲输出，可以用来产生控制步进电机驭动器的脉冲。功率驭动器将控制脉冲按照某种模式转换成步进电机线圈的电流，产生旋转磁场，使得转子只能按固定的步数(步角a)来改变它的位置。连续的脉冲序列产生与其对应的同频率(同步机)步序列。如果控制频率足够高，步进电机的转动可看作一个连续的转动。

本例叙述用Q0.0的输出脉冲触发步进电机驭动器。当输入端I1.0发出“START”(起动)信号后，控制器将输出固定数目的方波脉冲，使步进电机按对应的步数转动。当输入端I1.1发出“STOP"(停止)信号后，步进电机停比转动。接在输入端I1.5的方向开关位置决定电机正转或反转。

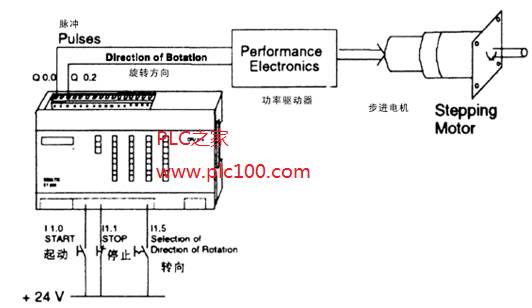

例图

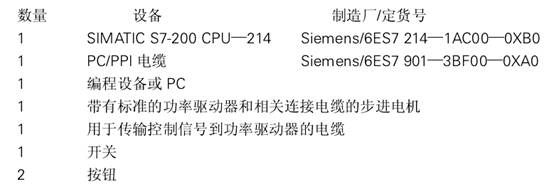

硬件要求

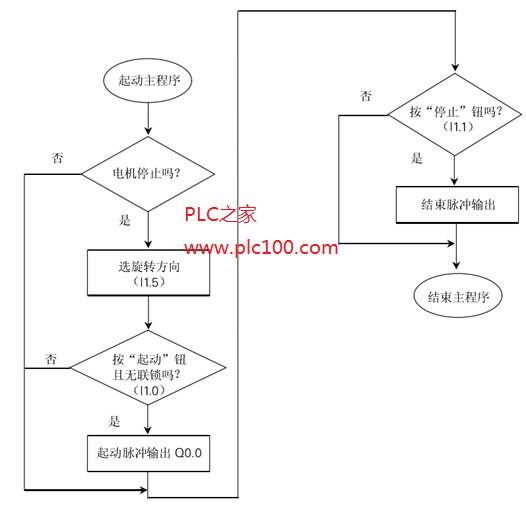

程序框图

程序和注释

一、初始化

在程序的*个扫描周期(SM0.1=1)，为两种脉冲输出功能(PTO和PTW)选择参数，本例从中选择了PTO，并规定了脉冲周期和脉冲数。

二、选择转动方向

用接在输入端I1.5的开关来选择转动方向。如果I1.5=1，将输出Q0.2置成高电位，那么电机逆时针转动。如果I1.5=0，将输出Q0.2置成低电位，那么电机顺时针转动。为保护电机避免漏步，电机转动方向的改变只能在电机处于停比状态(M0.1=0)时进行。

三、起动电机

起动电机的3个条件如下:

1.按“START”(起动)按钮，在输入端I1.0产生脉冲上升沿(从0升到1 );

2.无联锁，即联锁标志M0.2=0;

3.电机处于停比状态，即操作标志M0.1=0。

如果同时具备上述3个条件，则将M 0.1置位(M0.1=1，控制器执行PLS0指令，在输出端Q0.0输出脉冲，其它必须预先具备的条件，己经在*扫描(SM0.1=1)设置，主要是脉冲输出功能的基本数据。例如，时基、周期和脉冲数。这些数据置于相应的属于PTO/PWM的特殊存储字SMW68，SMW70和SMD72。

四、停止电位

停止电机的2个条件如下:

1.按“STOP"(停止)按钮，在输入端I1.1产生脉冲上升沿(从0升到1);

2.电机处于转状态，即操作标志M 0.1=1。

如果同时具备上述2个条件，则将标志M0.1复位(M0.1=0)，并中断输出端Q0.0的脉冲输出。这与执行PLSO指令有关，它将脉宽调制(PWM)输出的脉冲宽度减为0(所需的基本设置己在*个扫描周期中定义了)，因而输出信号被抑制。

在完整的脉冲序列输出后，中断程序0将标志M0.1复位(M0.1=0)，从而使电机能够重新起动。为更清晰起见，这部分程序小包括在本例程序流程图中。

五、联锁

为保护人员和设备的女全，在按“STOP"(停n)按钮(I1.1之后，必须规定驭动器联锁(或称阻塞)，将联锁标志M0.2置位(M0.2=1)，立即关断驭动器。只有在M0.2复位(M0.2=0)后，才能重新起动电机。当“STOP”按钮松开后，为防比电机的意外起动，只有在“START”按钮(I1.0)和“STOP”按钮I1.1都松开后，才能将M0.2复位(M0.2=0)如要再次起动电机，则必须再发出一个起动信号。

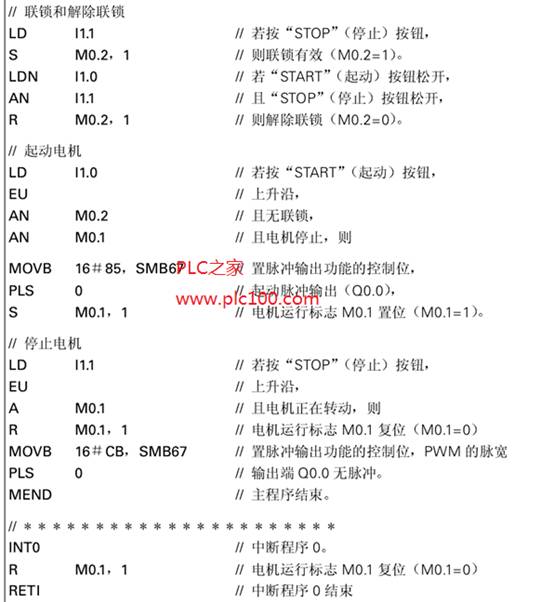

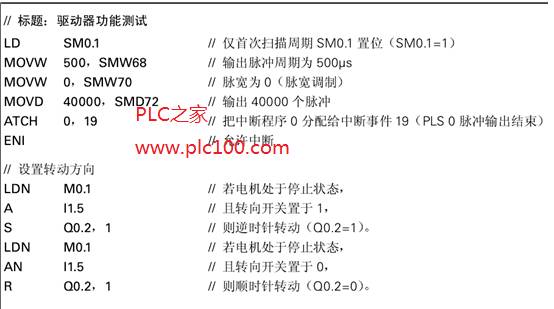

六、程序清单
