西门子S7-1200 控制器是我们新推出产品的核心，可实现简单却高度精确的自动化任务。西门子S7-1200 控制器实现了模块化和紧凑型设计，功能强大、投资安全并且*适合各种应用。可扩展性强、灵活度高的设计，可实现标准工业通信的通信接口以及一整套强大的集成技术功能，使该控制器成为完整、全面的自动化解决方案的重要组成部分。
产品简介
详细介绍
江西西门子S7-1200PLC模块价格（代理商）
多地控制的PLC线路与梯形图
多地控制的PLC接线图 ①单人多地控制 单人多地控制梯形图 a、甲地启动控制。在甲地按下启动按钮SB1时X000常开触点闭合线圈Y000得电Y000常开自锁触点闭合，Y0端子内部硬触点闭合Y000常开自锁触点闭合锁定Y000线圈供电，Y0端子内部硬触点闭合使接触器线圈KM得

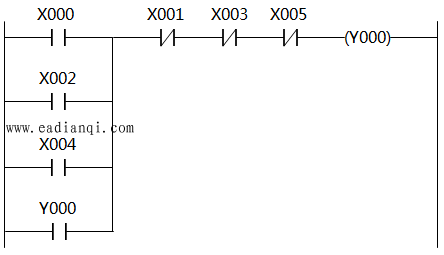

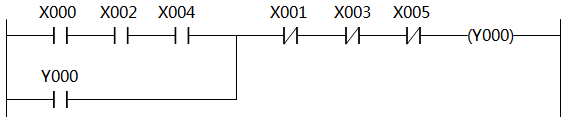

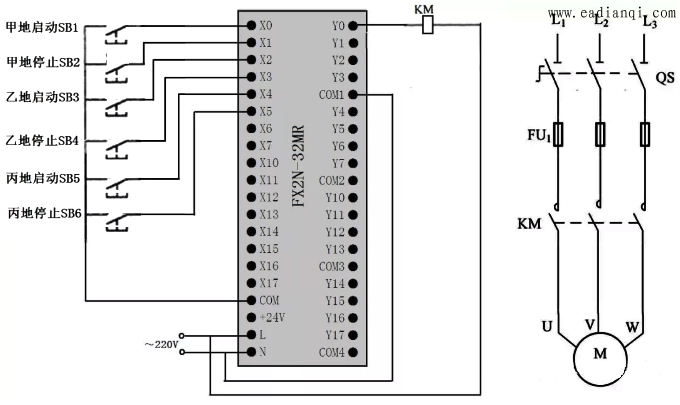

 多地控制的PLC接线图 ①单人多地控制  单人多地控制梯形图 a、甲地启动控制。在甲地按下启动按钮SB1时→X000常开触点闭合→线圈Y000得电→Y000常开自锁触点闭合，Y0端子内部硬触点闭合→Y000常开自锁触点闭合锁定Y000线圈供电，Y0端子内部硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。 b、甲地停止控制。在甲地按下停止按钮SB2时→X001常闭触点断开→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。所有 c、乙地和丙地的启/停控制与甲地控制相同，利用梯形图可以实现在任何一地进行启/停控制，也可以在一地进行启动，在另一地控制停止。 ②多人多地控制  多人多地控制梯形图 a、启动控制。在甲、乙、丙三地同时按下按钮SB1、SB3、SB5→线圈Y000得电→Y000常开自锁触点闭合，Y0端子的内部硬触点闭合→Y000线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。 b、停止控制。在甲、乙、丙三地按下SB2、SB4、SB6中的某个停止按钮时→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→Y000常开自锁触点断开使Y000线圈供电切断，Y0端子的内部硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。 c、上图的梯形图可以实现多人在多地同时按下启动按钮才能启动功能，在任意一地都可以进行停止控制。 |
正、反转联锁控制的PLC线路与梯形图
正、反转联锁控制的PLC线路 正、反转联锁控制的梯形图 a、正转联锁控制：按下正转按钮SB1梯形图程序中的正转触点X000闭合线圈Y000得电Y000自锁触点闭合，Y000联锁触点断开，Y0端子与COM端子间的内部硬触点闭合Y000自锁触点闭合，使线圈Y000在X000触点断开后
 正、反转联锁控制的PLC线路  正、反转联锁控制的梯形图 a、正转联锁控制：按下正转按钮SB1→梯形图程序中的正转触点X000闭合→线圈Y000得电→Y000自锁触点闭合，Y000联锁触点断开，Y0端子与COM端子间的内部硬触点闭合→Y000自锁触点闭合，使线圈Y000在X000触点断开后仍可得电；Y000联锁触点断开，使线圈Y001即使在X001触点闭合（误操作SB2引起）时也无法得电，实现联锁控制；Y0端子与COM端子间的内部硬触点闭合，接触器KM1线圈得电，主电路中的KM1主触点闭合，电动机得电正转。 b、反转联锁控制：按下反转按钮SB2→梯形图程序中的反转触点X001闭合→线圈Y001得电→Y001自锁触点闭合，Y001联锁触点断开，Y1端子与COM端子间的内部硬触点闭合→Y001自锁触点闭合，使线圈Y001在X001触点断开后继续得电；Y001联锁触点断开，使线圈Y000即使在X000触点闭合（误操作SB1引起）时也无法得电，实现联锁控制；Y1端子与COM端子间的内部硬触点闭合，接触器KM2线圈得电，主电路中的KM2主触点闭合，电动机得电反转。 c、停转控制：按下停止按钮SB3→梯形图程序中的两个停止触点X002均断开→线圈Y000、Y001均失电→接触器KM1、KM2线圈均失电→主电路中的KM1、KM2主触点均断开，电动机失电停转。 |
江西西门子S7-1200PLC模块价格（代理商）
