PLC是由继电操控引入微处理技术后开展而来的，可便利及牢靠地用于开关量操控。因为模拟量可改换成数字量，数字量仅仅多位的开关量，故经改换后的模拟量，PLC也*可以牢靠的进行处理操控。因为接连的生产进程常有模拟量，所以模拟量操控有时也称进程操控。

模拟量多是非电量，而PLC只能处理数字量、电量。一切要完成它们之间的改换要有传感器，把模拟量改换成数电量。如果这一电量不是规范的，还要通过变送器，把非规范的电量变成规范的电信号，如4—20mA、1—5V、0—10V等等。

一起还要有模拟量输入单元(A/D)，把这些规范的电信号改换成数字信号；模拟量输出单元(D/A)，以把PLC处理后的数字量改换成模拟量——规范的电信号。

所以规范电信号、数字量之间的改换就要用到各种运算。这就需要搞清楚模拟量单元的分辨率以及规范的电信号。例如：

PLC模拟单元的分辨率是1/32767，对应的规范电量是0—10V，所要检测的是温度值0—100℃。那么0—32767对应0—100℃的温度值。然后计算出1℃所对应的数字量是327.67。如果想把温度值准确到0.1℃，把327.67/10即可。

模拟量操控包括：反应操控、前馈操控、份额操控、模糊操控等。这些都是PLC内部数字量的计算进程。

PLC脉冲量的操控意图主要是方位操控、运动操控、轨道操控等。例如：脉冲数在视点操控中的运用。步进电机驱动器的细分是每圈10000，要求步进电机旋转90度。那么所要动作的脉冲数值=10000/(360/90)=2500。

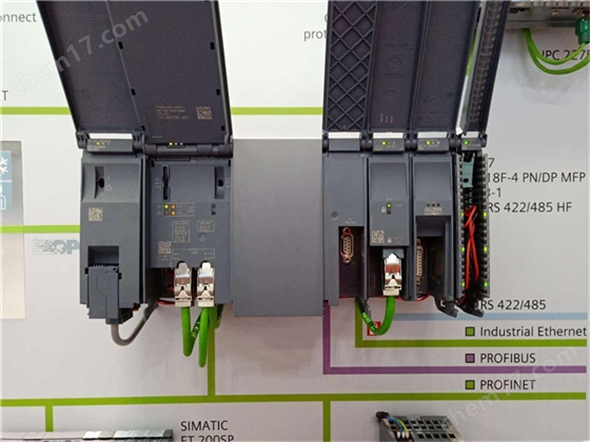

西门子S7-1500PLC模块陕西经销商

二、模拟量的计算

以上仅做简略的介绍，不同的PLC有不同的分辨率，而且您所丈量物理量完成的量程不一样。计算结果可能有一定的差异。

注：模拟输入的配线的要求

1、运用屏蔽双绞线，但不衔接屏蔽层。

2、当一个输入不运用的时分，将V IN 和COM端子短接。

3、模拟信号线与电源线阻隔 (AC 电源线，高压线等)。

4、当电源线上有干扰时，在输入部分和电源单元之间装置一个虑波器。

5、承认正确的接线后，首先给CPU单元上电，然后再给负载上电。

6、断电时先切断负载的电源，然后再切断CPU的电源。

特殊工艺的检测
PLC体系里除了逻辑操控，还有许多拓宽出来的功用，比如说PID操控等，当这些逻辑调试根本完结后，可着手调试模拟量、脉冲量操控。最主要的是选定适宜操控参数。一般讲，这个进程是比较长的。要耐性调，参数也要作多种选择，再从中选出者。有的PLC，它的PID参数可经过自整定获得。但这个自整定进程，也是需要相当的时刻才干完结的。

完结上述一切的过程，整个调试根本算是完结了。接下来就到了预出产的过程了，预出产是出产前的作业检测，在该阶段能够配合出产进行一些特殊的检测，比如说出产节奏是否满意，带载情况下安全功用还能否起效果等等，一般接连出产必定时刻后就能够交工了。
PLC常见的输入元件有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。正确地连接输入和输出电路，是确保PLC安全可靠作业的条件。

1、与主令电器元件连接

如下图所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。图中的PLC为直流汇点式输入，即一切输入点共用一个公共端COM，一起COM端内带有DC24V电源。若是分组式输入，也可参照下图的办法进行分组连接。

PLC

2、与旋转编码器连接

旋转编码器是一种光电式旋转测量设备，它将被测的角位移直接转换成数字信号（高速脉冲信号）。因些可将旋转编码器的输出脉冲信号直接输入给PLC，运用PLC的高速计数器对其脉冲信号进行计数，以取得测量成果。不同类型的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只要A、B相两相，最简略的只要A相。

PLC

如上图所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。编码器有4条引线，其间2条是脉冲输出线，1条是COM端线，1条是电源线。编码器的电源可所以外接电源，也可直接运用PLC的DC24V电源。电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的呼应时间。有的旋转编码器还有一条屏蔽线，运用时要将屏蔽线接地。

3、与传感器连接

传感器的种类许多，其输出办法也各不相同。当选用接近开关、光电开关等两线式传感器时，因为传感器的漏电流较大，可能呈现过错的输入信号而导致PLC的误动作，此刻可在PLC输入端并联旁路电阻Ｒ，如下图所示。当漏电流缺乏lmA时能够不考虑其影响。

PLC

式中：I为传感器的漏电流（mA），UOFF为PLC输入电压低电平的上限值（V），RC为PLC的输入阻抗（KΩ），RC的值依据输入点不同有差异。


SIMATIC S7-200 SMART 订货数据
中央处理单元 CPU 订货号
CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0
CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0
CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0
CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0
CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0
CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0
扩展模块 EM 订货号
EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0
EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0
EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出
6ES7 288-2DR16-0AA0
EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出
6ES7 288-2DR32-0AA0
EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0
EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出
6ES7 288-2DT16-0AA0
EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出
6ES7 288-2DT32-0AA0
EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0
EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0
EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0
EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0
信号板 SB 订货号
SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0
SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出
6ES7 288-5DT04-0AA0
SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0
附件订货号
PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00
PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10
CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0HMI 操作面板 订货号
Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0
Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0
TD400C 蓝色背光 LCD，4 行文本显示器，6AV6 640-0AA00-0AX0
Smart 700 6AV6 648-0AC11-3AX0
Smart 1000 6AV6 648-0AE11-3AX0
西门子触摸屏详细订货号：
Smart 700 IE Smart 700 IE，7 寸触摸屏6AV6 648-0BC11-3AX0
Smart 1000 IE Smart 1000 IE，10.2 寸触摸屏6AV6 648-0BE11-3AX0
TD400C 蓝色背光 LCD，4 行文本显示器，可自定义前面板6AV6 640-0AA00-0AX0
