菲尼克斯 连接器 1424686

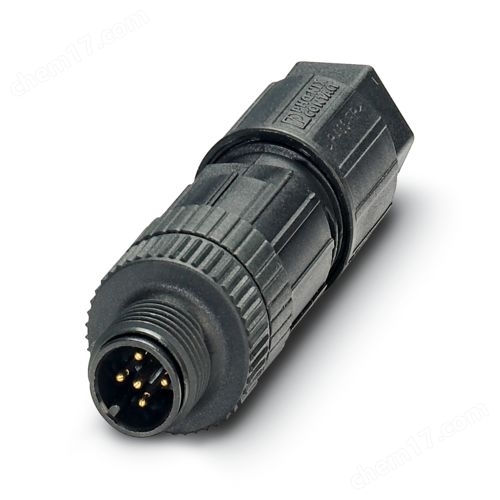

菲尼克斯 连接器 1424686 SACC-M12MS-5PL
连接器，通用，5-位置，非屏蔽，插头 直头 M12，编码: A，Push-lock式弹簧连接，螺圈材料: 塑件，电缆外径 4 mm ... 8 mm

菲尼克斯  连接器 1424686   SACC-M12MS-5PL

阻燃等级，符合UL 94 V0

密封材料 NBR

夹具本体材料 PA 6.6

接触件材料 CuSn

材料接触表面 Ni/Au

接触件载体材料 PA 6.6

螺钉连接材料 塑件

连接数据

导线连接

连接方式 Push-lock式弹簧连接

接线横截面 0.14 mm² ... 0.75 mm² (不带冷压头)

0.08 mm² ... 0.5 mm² (带冷压头)

0.14 mm² ... 0.75 mm² (刚性)

可连接导线横截面AWG 26 ... 18 (不带冷压头)

28 ... 20 (带冷压头)

单根电线的剥线长度 7 mm

紧固扭矩 0.4 Nm (M12 螺圈)

0.4 Nm (带连接套筒的连接器)

1.5 Nm (带连接套筒的压紧螺母)

针位分配

触点 | 颜色（信号指示）| 触点（可选） 1 = BN

2 = WH

3 = BU

4 = BK

5 = GY

电气特性

额定过电压 1.5 kV

接触电阻 ≤ 5 mΩ

绝缘电阻 ≥ 100 MΩ

额定电压 UN 48 V AC

60 V DC

额定电流IN 4 A (2 A，当使用0.14 mm²导线时)

机械特性

连接器

电缆/电线

环境和真实条件

环境条件

保护等级 IP65

IP67

环境温度（运行） (孔式连接器/针式连接器) -40 °C ... 85 °C (针式/孔式)

标准和规范

商业数据

订货号 1424686

包装单位 1 pc

最小订货量 1 pc

销售关键代码 AF2CFA

产品关键代码 AF2CFA

GTIN 4055626376134

单件重量（含包装） 13.3 g

单件重量（不含包装） 13 g

原产地 DE

下载

所有德语荷兰语英语法语

分类

菲尼克斯  连接器 1424686   SACC-M12MS-5PL
