菲尼克斯 保险丝接线端子 3212172

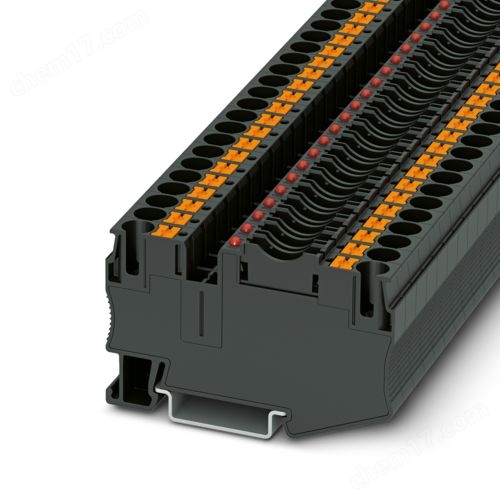

菲尼克斯    保险丝接线端子 3212172    PT 6-FSI/C-LED 24

保险丝类型 扁形

额定浪涌电压 6 kV

额定条件下的最大功耗 1.31 W

保险丝 C型/最高2.2 W

LED电压范围 12 V DC ... 30 V DC (红色LED)

LED电流范围 0.31 mA ... 0.95 mA

输入数据

LED电压范围 12 V DC ... 30 V DC (红色LED)

连接数据

每层的连接数量 2

额定横截面 6 mm²

额定接线容量AWG 10

剥线长度 10 mm ... 12 mm

塞规 A5

连接符合标准 IEC 60947-7-3

刚性导线横截面 0.5 mm² ... 10 mm²

横截面 AWG 20 ... 8 (按IEC标准修订)

柔性导线横截面 0.5 mm² ... 10 mm²

导线横截面，柔性[AWG] 20 ... 8 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管） 0.5 mm² ... 6 mm²

柔性导线横截面（带塑料绝缘管的套管） 0.5 mm² ... 6 mm²

2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度为13 mm。

标称电流 25 A (当连接截面积为4 mm²的导线时)

最大负载电流 30 A (在4 mm²导线横截面上单独排列)

额定电压 24 V

额定横截面 6 mm²

直接插拔式连接横截面

刚性导线横截面 1 mm² ... 10 mm²

柔性导线横截面（套管不带塑料绝缘管） 1 mm² ... 6 mm²

柔性导线横截面（带塑料绝缘管的套管） 1 mm² ... 6 mm²

尺寸

          材料规格

颜色 黑色 (RAL 9005)

阻燃等级，符合UL 94 V0

绝缘材料组 I

绝缘材料 PA

机械特性

   环境和真实条件

环境条件

环境温度（运行） -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

环境温度（存放/运输） -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

环境温度（组装） -5 °C ... 70 °C

环境温度（执行） -5 °C ... 70 °C

允许湿度（运行） 20 % ... 90 %

允许湿度（存放/运输） 30 % ... 70 %

标准和规范

  安装

   商业数据

订货号 3212172

包装单位 50 pc

最小订货量 50 pc

销售关键代码 BE2236

产品关键代码 BE2236

GTIN 4055626394336

单件重量（含包装） 19.049 g

单件重量（不含包装） 17.409 g

原产地 CN
