菲尼克斯 连接器 1501265

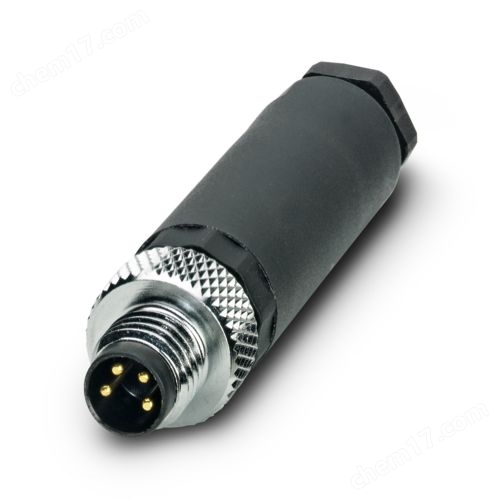

菲尼克斯  连接器 1501265   SACC-M 8MS-4CON-M-SW

产品类型 圆形连接器（电缆侧）

传感器类型 通用

位数 4

出线口编号 1

屏蔽 无

编码 A

绝缘特性

过电压类别 III

污染等级 3

尺寸

              材料规格

阻燃等级，符合UL 94 HB

密封材料 NBR

夹具本体材料 PBT

接触件材料 CuZn

材料接触表面 Au

接触件载体材料 PA

螺钉连接材料 镀镍铜

连接数据

导线连接

连接方式 螺钉连接

接线横截面 0.14 mm² ... 0.5 mm² (不带冷压头)

0.08 mm² ... 0.5 mm² (带冷压头)

0.14 mm² ... 0.5 mm² (刚性)

可连接导线横截面AWG 26 ... 20 (不带冷压头)

单根电线的剥线长度 4 mm

紧固扭矩 0.2 Nm (M8螺圈)

0.5 Nm (带连接套筒的连接器)

0.3 Nm ... 0.4 Nm (用于外径为3 mm ... 4 mm的电缆的压力螺钉)

0.8 Nm ... 1 Nm (外部电缆直径为4 mm ... 5 mm时使用的压力螺钉)

0.1 Nm (螺钉接线端子)

电气特性

额定过电压 1.5 kV

接触电阻 ≤ 3 mΩ

绝缘电阻 ≥ 100 MΩ

额定电压 UN 30 V AC

30 V DC

额定电流IN 4 A

机械特性

机械参数

插／拔周期 ≥ 100

连接器

         电缆/电线

    环境和真实条件

环境条件

保护等级 IP67

环境温度（运行） (孔式连接器/针式连接器) -40 °C ... 85 °C (针式/孔式)

标准和规范

     商业数据

订货号 1501265

包装单位 1 pc

最小订货量 1 pc

销售关键代码 AF2BAA

产品关键代码 AF2BAA

GTIN 4017918612788

单件重量（含包装） 11.45 g

单件重量（不含包装） 9 g

原产地 DE
