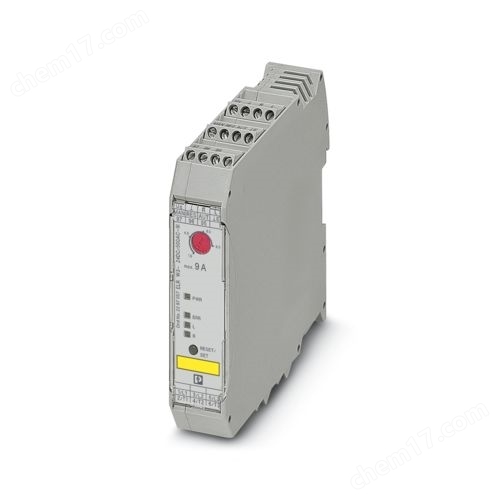

混合型电机起动器ELR W3- 24DC/500AC- 9I
“4合1”三相半导体换向接触器，24V DC输入，9 A输出电流，急停功能和可调过载开关。
输入数据
| 输入名称 | 控制输入右侧/左侧 |
|---|---|
| 额定操作电压UC | 24 V DC |
| 触发电压范围 | 19.2 V DC ... 30 V DC |
| 额定操作电流IC | 5 mA |
| 开关阈值 | 9.6 V (“0”信号) |
| 19.2 V (“1”信号) | |
| 开关电平 | < 5 V DC (用于急停) |
| 典型响应时间 | < 35 ms |
| 典型关闭时间 | < 40 ms |
返回顶部
输出数据负载输出
| 输出名称 | 交流输出 |
|---|---|
| 额定工作电压Ue | 500 V AC |
| 工作电压范围 | 42 V AC ... 550 V AC |
| 额定操作电流 Ie | 9 A (AC-51) |
| 6.5 A (AC-53a) | |
| 干线频率 | 50/60 Hz |
| 负载电流范围 | 1.5 A ... 9 A (参见衰减曲线) |
| 符合IEC 60947-4-2标准的动作特性 | 10* |
| 冷却时间 | 20 min. (用于自动复位) |
| 漏电流 | 0 mA |
| 残压 | < 0.5 V |
| 电涌电流 | 100 A (t=10ms) |
| 保护名称 | 浪涌保护 |
返回顶部
输出数据应答输出
| 输出名称 | 确认输出 |
|---|---|
| 注意事项 | 确认：浮动转换触点，信号触点 |
| 触点类型 | 1PDT |
| 符合IEC 60947-5-1标准要求的开关容量 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) |
返回顶部
概述
| 切换频率 | ≤ 2 Hz (Load-dependent) |
|---|---|
| 安装位置 | 垂直（水平DIN导轨） |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 排列间隔=20mm |
| 操作模式 | 100%工作因数 |
| 最大功率损耗 | 4.1 W |
| 最小功率损耗 | 0.88 W |
| 工作电压显示 | 绿色LED |
| 状态显示 | LED 黄色 |
| 错误显示 | 红色LED |
