菲尼克斯 电池模块 1274117

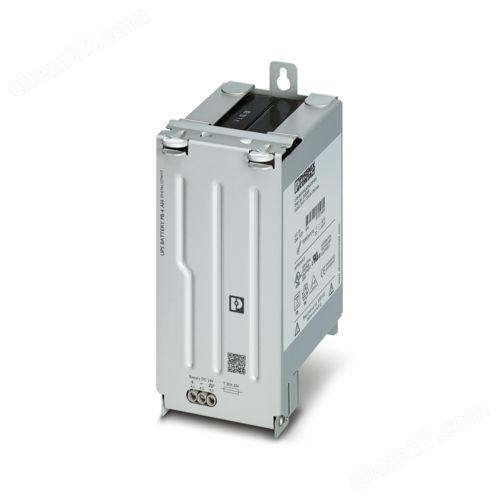

菲尼克斯  电池模块 1274117    UPS-BAT/PB/24DC/4AH

电池

位置 4.x

连接技术

位置标识 4.1 (+)， 4.2 (-)

导线连接

连接方式 螺钉连接

刚性 0.2 mm² ... 4 mm²

4 mm² (推荐)

柔性 0.2 mm² ... 4 mm²

4 mm² (推荐)

柔性带没有塑料套管的冷压头 4 mm² (推荐)

柔性带配有塑料套管的冷压头 0.25 mm² ... 4 mm²

AWG 24 ... 10

12 ... 10 (推荐)

剥线长度 8 mm (推荐)

8 mm

紧固扭矩 0.5 Nm ... 0.6 Nm

5 lbf-in. ... 7 lbf-in.

螺钉头驱动方式 开槽 L

LIN

位置 4.x

连接技术

位置标识 4.3 ()

导线连接

连接方式 螺钉连接

刚性 0.2 mm² ... 4 mm² (LIN)

柔性 0.2 mm² ... 4 mm² (LIN)

柔性带没有塑料套管的冷压头 0.25 mm² ... 4 mm² (LIN)

柔性带配有塑料套管的冷压头 0.25 mm² ... 4 mm² (LIN)

AWG 24 ... 10 (LIN)

剥线长度 8 mm (LIN)

紧固扭矩 0.5 Nm ... 0.6 Nm (LIN)

5 lbf-in. ... 7 lbf-in. (LIN)

螺钉头驱动方式 开槽 L

产品类型 电池模块

产品系列 电池模块（带电池的设备）

应用 用于QUINT4 DC-UPS、QUINT4 AC-UPS、QUINT-UPS和TRIO-UPS-2G

处理 用过的电池绝不能与生活垃圾一同废弃，应当参照所适用的国家规定进行处理。

绝缘特性

保护等级 III

污染等级 2

                     环境条件

保护等级 IP20

环境温度（存放/运输） -20 °C ... 40 °C

环境温度（充电） 0 °C ... 40 °C

环境温度（放电） -20 °C ... 50 °C

允许的最大相对湿度（运行） ≤ 95 %

冲击 每个空间方向上15g，11 ms（符合IEC 60068-2-27标准）

振动（操作） 5 Hz … 100 Hz，0.7g（符合DNV / IEC 60068-2-6标准）

                    订货号 1274117

包装单位 1 pc

最小订货量 1 pc

销售关键代码 CMUEV3

产品关键代码 CMUEV3

GTIN 4063151466619

单件重量（含包装） 4,048 g

单件重量（不含包装） 4,200 g

原产地 CN
