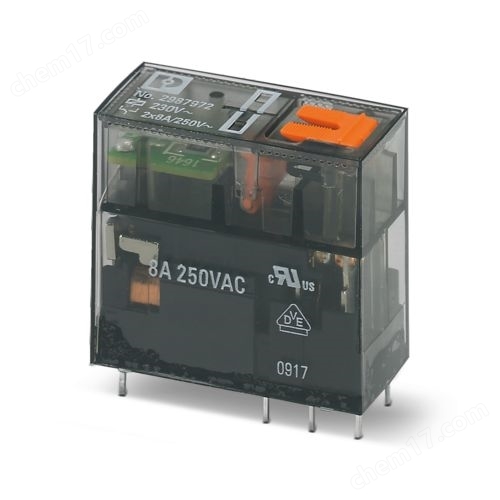

菲尼克斯 单个继电器 2987972

菲尼克斯  单个继电器 2987972   REL-MR-230AC/21-21/MS

使用寿命，电气方面 参见曲线图

额定条件下的最大功耗 0.81 W

测试电压 (线圈/触点) 5 kV AC (50 Hz，1 min)

测试电压 (触点/触点) 2.5 kV AC (50 Hz，1 min)

测试电压 (打开的触点) 1 kV (50 Hz，1 min)

输入数据

线圈侧

额定输入电压 UN 230 V AC

输入电压范围 179.4 V AC ... 333.5 V AC

干线频率 50/60 Hz

驱动和功能 单稳态

驱动（极性） 无极性

UN下的典型输入电流 3.5 mA

典型响应时间 3 ms ... 12 ms (取决于相位)

典型释放时间范围 2 ms ... 8 ms (取决于相位)

输出数据

切换

触点类型 2个转换触点

开关触点类型 单触点

触点材料 AgNi

最大切换电压 250 V AC/DC

最小切换电压 12 V (10 mA时)

限制连续电流 8 A

最大冲击电流 16 A (20 ms)

最小切换电流 10 mA (12 V时)

最大额定功率值（电阻负载） 2000 VA (可用于250 V AC)

开关容量 1 A (24 V、DC13时)

1.5 A (24 V、AC15时)

1.5 A (120 V、AC15时)

1.5 A (240 V、AC15时)

符合UL 508的电机负载 1/4 HP，120 V AC （常开触点）

1/2 HP，240 V AC （常开触点）

1/4 HP，120 V AC （常闭触点）

1/3 HP，240 V AC （常闭触点）

连接数据

  尺寸

        环境和真实条件

环境条件

环境温度（运行） -40 °C ... 70 °C

环境温度（存放/运输） -40 °C ... 85 °C

认证

    标准和规范

    商业数据

订货号 2987972

包装单位 10 pc

最小订货量 10 pc

销售关键代码 DK6937

产品关键代码 DK6937

GTIN 4046356480987

单件重量（含包装） 19.19 g

单件重量（不含包装） 17.99 g

原产地 CN

下载

所有德语荷兰语英语法语

                                                                 分类

菲尼克斯  单个继电器 2987972   REL-MR-230AC/21-21/MS
