泥浆压力变送器

泥浆压力变送器是用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。

原理
将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入一、低两压力室，低压室压力采用大气压或真空，作用在δ元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

测量介质：弱腐蚀性的液体；弱腐蚀性的气体。
◆技术参数
量程： -0.1～0，1-5，10，20，30-60，80-150MPa
综合精度：0.1%FS、 0.25%FS、0.5%FS
输出信号： 4-20mA(2线制)、0-5/1-5/0-10V(3线制)
供电电压： 24DCV(9～36DCV)
介质温度： -20℃～75℃-105℃
环境温度： 常温(-20℃～70℃)
负载电阻： 电流输出型：大800Ω；电压输出型：大于50KΩ
绝缘电阻： 大于2000MΩ (100VDC)
响应时间：<1ms
密封等级： IP65
长期稳定性能： 0.1%FS/年
振动影响： 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口： 赫斯曼接插件
螺纹连接： M20×1. 5、 M14×1.5等，其它螺纹可依据客户要求设计

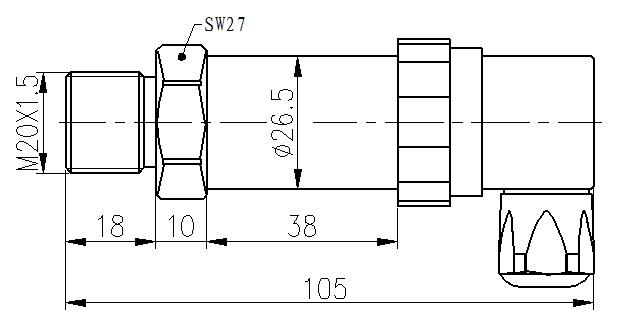

◆产品尺寸图：

安装

压力和差压变送器安装说明

取压点处应保证有直管段，两边各大于5D(管道通经)；

在蒸汽管道上取压时，应在管道的侧面安装引压管；

平衡罐应安装在引压管的特点处；

排污管应在靠近变送器引压管连接处安装；

取压点与变送器的管道距离应大于1米；

变送器的安装位置应低于取压点的位置。

变送器可以直接安装在测量点处，可以安装在墙上，或使用安装板(变送器附件)夹拼在管道上。

变送器压力容室上的导压连接孔为螺纹孔，接头上的导压接孔为内锥管螺纹(或外螺纹)，根据需要可选择。

与引压接头锥管螺纹的过渡接头。压力变送器可以轻而易举地从流程工艺管道上拆下，方法是拧下紧固接头的两个螺栓。转动接头，可以改变其接孔的中心距离。

泥浆压力变送器零点和量程调节:
       变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。

接线

 卫生卡箍连接压力变送器使用过程中的注意事项：
1、变送器的周围要确保无干扰源
2、安装孔需要进行定期的清理以保证安装孔的清洁.防止变送器与腐蚀性或过热 的介质接触
3.接线时，将电缆穿过防水接头(附件)或绕性管并拧紧密封螺帽，以防雨水等通 过电缆渗漏进变送器壳体内。
4.测量气体压力时，取压口应开在流程管道顶端，并且变送器也应安装在流程管 道上部，以便积累的液体容易注入流程管道中。
5.测量液体压力时，取压口应开在流程管道侧面，以避免沉淀积渣。
6、卫生卡箍连接压力变送器的是使用电压要保证在36V以内以免损坏仪器。
7.冬季温度特别低的时候，要给室外的变送器采取防冻措施，避免引压口内的液 体因结冰体积膨胀，导至传感器损坏。
8.变送器在测量蒸汽或其它高温介质时，需外接一个缓冲管(盘管)等冷凝器装置 ，控制变送器的运行温度在极限以内。而且缓冲管需要注入适量水，防止过热蒸汽与 变送器接触。而且缓冲散热管不能漏气。
9.变送器测液压时应安装在液体的冲击范围之外(水锤现象)，以免传感器过压损 坏。
10.导压管应安装在温度波动小的地方;
11.防止渣滓在导管内沉积;
12、卫生卡箍连接压力变送器测量的介质不能冷冻结冰，一旦结冰，膜片就会受到损害。

故障原因分析：

1、安装问题

在蒸汽流量测量中，蒸汽主要涉及两种，一种为外供蒸汽，一种为锅炉的过热蒸汽。外供蒸汽是经过减温减压后的蒸汽，温度不高，且掺有大量水分，且需时用时不用，时刻根据用户的要求改变蒸汽流量。在实际的流量测量过程中有时流量偏大有时流量偏小，非常不稳定，经常需要进行排污，每次排污后变送器的测量又准确了，但蒸汽管道的排污次数多了，又容易导致导压管上各个接点漏汽。在测量过热蒸汽的使用中，发现***的问题就是有时停机，重新开机后流量就会发生偏差，导致失准，且有时停下来后仍有少许流量显示。一般变送器安装位置低于测量管道。但在实际的安装中，外供蒸汽流量的凝结罐与变送器都高于测量管道，且从节流装置接出来的向下敷设至少1米的导压管路也太短。锅炉的过热蒸汽流量也存在着凝结罐与测量管道的高度不一致问题，导致凝结水的高度不平衡，引起了静压差。

2、导压管堵塞问题

在压力测量中，有时指示的压力不随工况而变化。打开排污阀后只有少量的污水后就没水流出，这是由于水质或压缩空气中会带有少量的浮尘，随着水流而进入导压管沉淀。日积月累的运行，导压管的管壁会腐蚀积垢，出现堵塞现象。

3、变送器设备本身故障问题

在润滑油压力的测量中，由于润滑油压力信号参与停机联锁控制。润滑油压力变送器测量所得的信号传输给计算机，一方面进行显示，另一方面此信号还通过程序比较，当压力低于时，发出缺油停机信号停机。1#机曾发生润滑油压力突然降低引发跳机事故，损失巨大。从润滑油压力信号趋势图上看到压力是瞬时直线下降而导致跳机的，检查变送器后发现变送器的内部模块损坏。虽然我们每年都对变送器进行定期的校验，检定合格后用于生产。由于变送器经过几年的运行后，其精度、灵敏度、稳定性等性能指标都会逐渐降低，内部的膜片、集成块也会损坏发生故障。

4、存在干扰问题

在空压机排气压力的测量中，排气压力信号的波动较大。校验变送器后符合精度要求，排除变送器本身的故障；检查导压管及接头也没有破损、漏气，信号电缆的连接处接触良好。但电缆的走向是通过高配室旁边的电缆桥架引入控制室的。周围存在着大量的电磁

产品分智能和普通型两种类型，满足用户的多种选择要求，具有很强的使用价值，电容式压力变送器广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。
